TM-VE414/415MC-SPAL / Manual de Instrucciones de Operación y Mantenimiento
RANURADO DE TUBERÍAS
LARGAS
PELIGRO
• Para reducir el riesgo de
descarga eléctrica, verifique
que la herramienta esté
conectada a tierra y siga
todas las instrucciones.
• Antes de operar la
herramienta, revise la
sección "Instrucciones de
seguridad para el operador"
de este manual.
Si no sigue estas instrucciones existe riesgo
de lesiones personales graves o mortales.
PRECAUCIÓN
• Con las tuberías largas, asegúrese de que
el soporte para tuberías esté posicionado
correctamente para minimizar el
ensanchamiento de los extremos.
• NO instale acoples en tuberías que excedan el
ensanchamiento de extremo máximo permitido.
• Esta herramienta SOLO se debe usar para
ranurar tuberías con especificaciones que estén
dentro de los parámetros designados.
• Verifique que los rodillos ranuradores superior
e inferior pertenezcan a un mismo juego.
• Siempre consulte los detalles en la tabla
"Especificaciones de ranura por laminación".
Si no sigue estas instrucciones podría dañar la
herramienta y causar fallas del producto, con
consecuencia de daños materiales o lesiones
personales.
Al ranurar por laminación tuberías que excedan la
longitud máxima indicada en la Tabla 1, se debe usar
un soporte para tuberías con rodillos. El soporte con
rodillos deberá tener capacidad para resistir el peso de
la tubería y permitir al mismo tiempo su libre rotación.
1. Verifique que la herramienta esté nivelada. Consulte
la sección "Montaje de la herramienta" para ver los
requerimientos de nivelación.

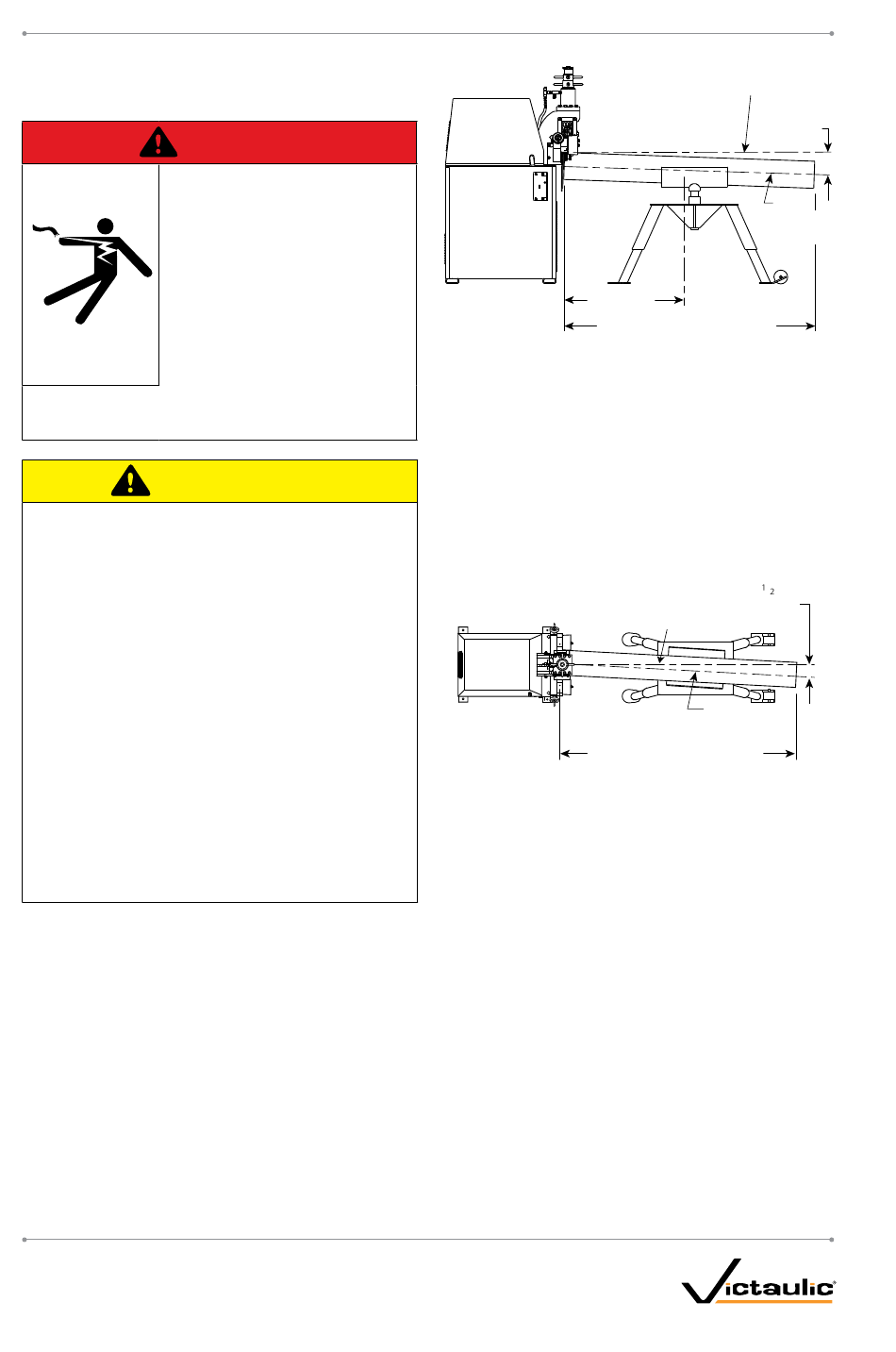

2. Ponga el soporte para tuberías a una distancia
desde la herramienta levemente superior a la mitad
de la longitud de tubería. Vea la Figura 2.
TM-VE414/415MC-SPAL_30
Ángulo de tubería
exagerado para
mayor claridad
10' +1' -0
Longitud de tubería de 20'
SOPORTE DE TUBERÍA
FIGURA 2
3. Posicione el soporte para tuberías a entre 0 y 1/2
grado a la izquierda para el ángulo de seguimiento.
Vea la Figura 3.
NOTA: Cuando el ensanchamiento de la tubería sea
excesivo, el seguimiento de derecha a izquierda debe
mantenerse al mínimo. Podría ser necesario usar
menos de 1/2 grado para el ángulo de seguimiento.
Ángulo de tubería exagerado
para mayor claridad
Longitud de tubería de 20'
ÁNGULO DE SEGUIMIENTO
FIGURA 3
4. Si la herramienta está debidamente configurada
en una posición nivelada, pero el extremo posterior
de la tubería queda más alto que el extremo que está
ranurando, el seguimiento de la tubería podría ser
deficiente. Además, podría producirse ensanchamiento
excesivo en los extremos de la tubería. Consulte la
sección "Montaje de la herramienta" y los diagramas
anteriores para ver los requerimientos de montaje de
la herramienta y el posicionamiento de la tubería.
Línea central de la
herramienta (nivel)
De ½° a 1°
(De 2 a 4")
Línea
central de
la tubería
Línea
De 0° a / ° máx.
central de la (De 0 a 2")
herramienta
Línea central
de la tubería
