Conexión y ajuste

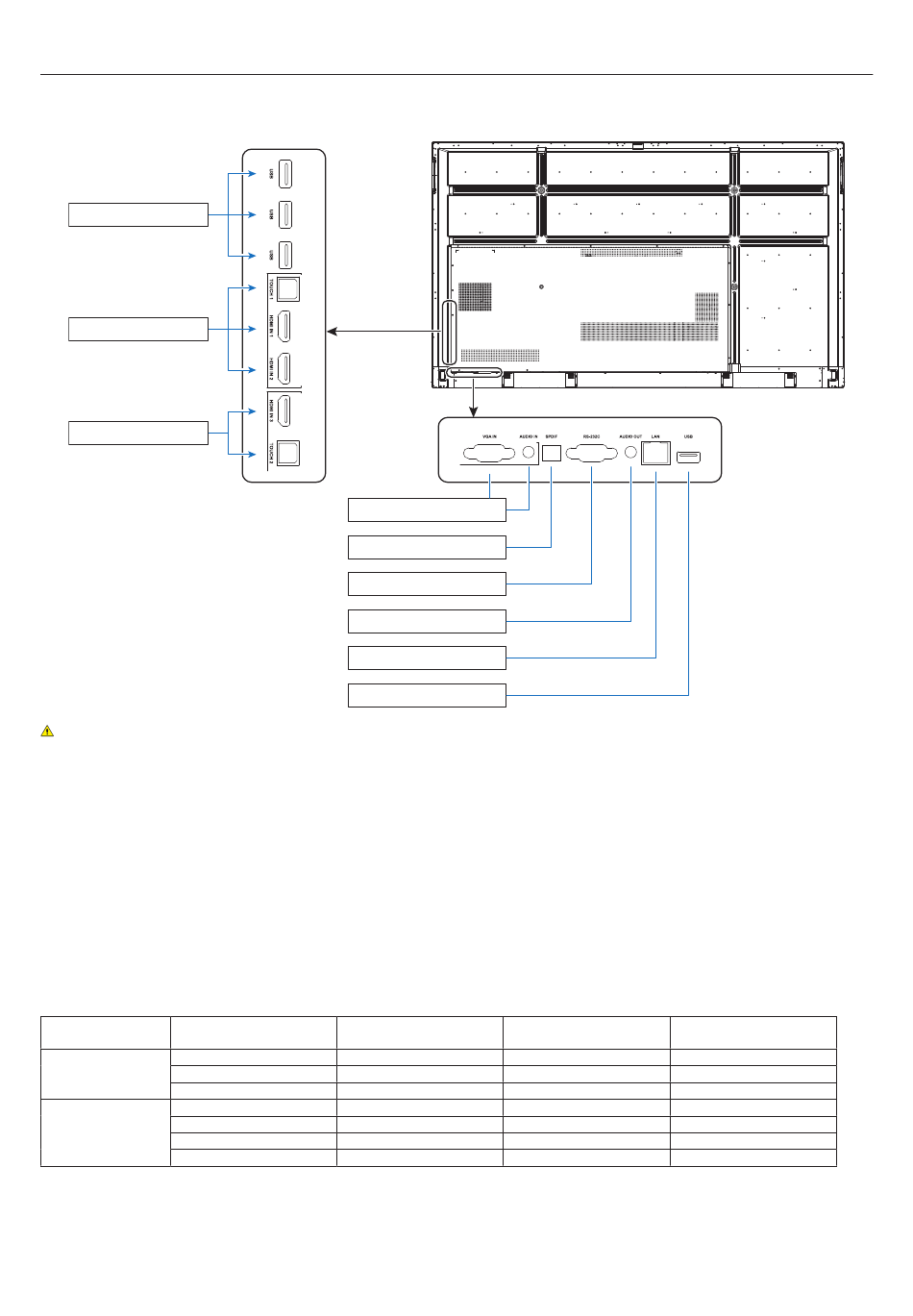

Diagrama de cableado

Dispositivos USB
Ordenador
Ordenador
PRECAUCIÓN: Por su seguridad y la de la máquina, no conecte ningún enchufe de alimentación antes de realizar la conexión.
NOTA: No conecte ni desconecte ningún cable mientras enciende la alimentación principal del monitor o de otro equipo
externo, ya que esto podría ocasionar la pérdida de la imagen del monitor.
NOTA: Utilice un cable de audio sin resistencia integrada. Si se usa un cable de audio con resistencia integrada, se bajará el
volumen del sonido.

Antes de realizar las conexiones:

* En primer lugar, apague todos los equipos conectados y después realice las conexiones.
* Consulte el manual del usuario que se incluye con cada equipo.
* Recomendamos encarecidamente conectar o desconectar los dispositivos de almacenamiento USB al monitor cuando la
alimentación principal del monitor esté apagada.
Equipo conectado Terminal de conexión
AV
PC
Configure el ajuste adecuado para la señal de entrada.
Amplificador de potencia /
amplificador estéreo
Ordenador (RS-232C)
Amplificador estéreo
Dispositivos USB
Nombre de señal de
entrada
HDMI IN1
HDMI IN2
HDMI IN3
HDMI IN1
HDMI IN2
HDMI IN3
VGA IN
Ordenador
Internet
Terminal de audio de
conexión
HDMI 1 HDMI 1
HDMI 2 HDMI 2
HDMI 3 HDMI 3
HDMI 1 HDMI 1
HDMI 2 HDMI 2
HDMI 3 HDMI 3
VGA Audio IN
Español-16
Botón de entrada de
mando a distancia
HDMI 1
HDMI 2
HDMI 3
HDMI 1
HDMI 2
HDMI 3
VGA
