PIVOT cycles PIVOT SHUTTLE Team XTR Manual Del Usuario página 98

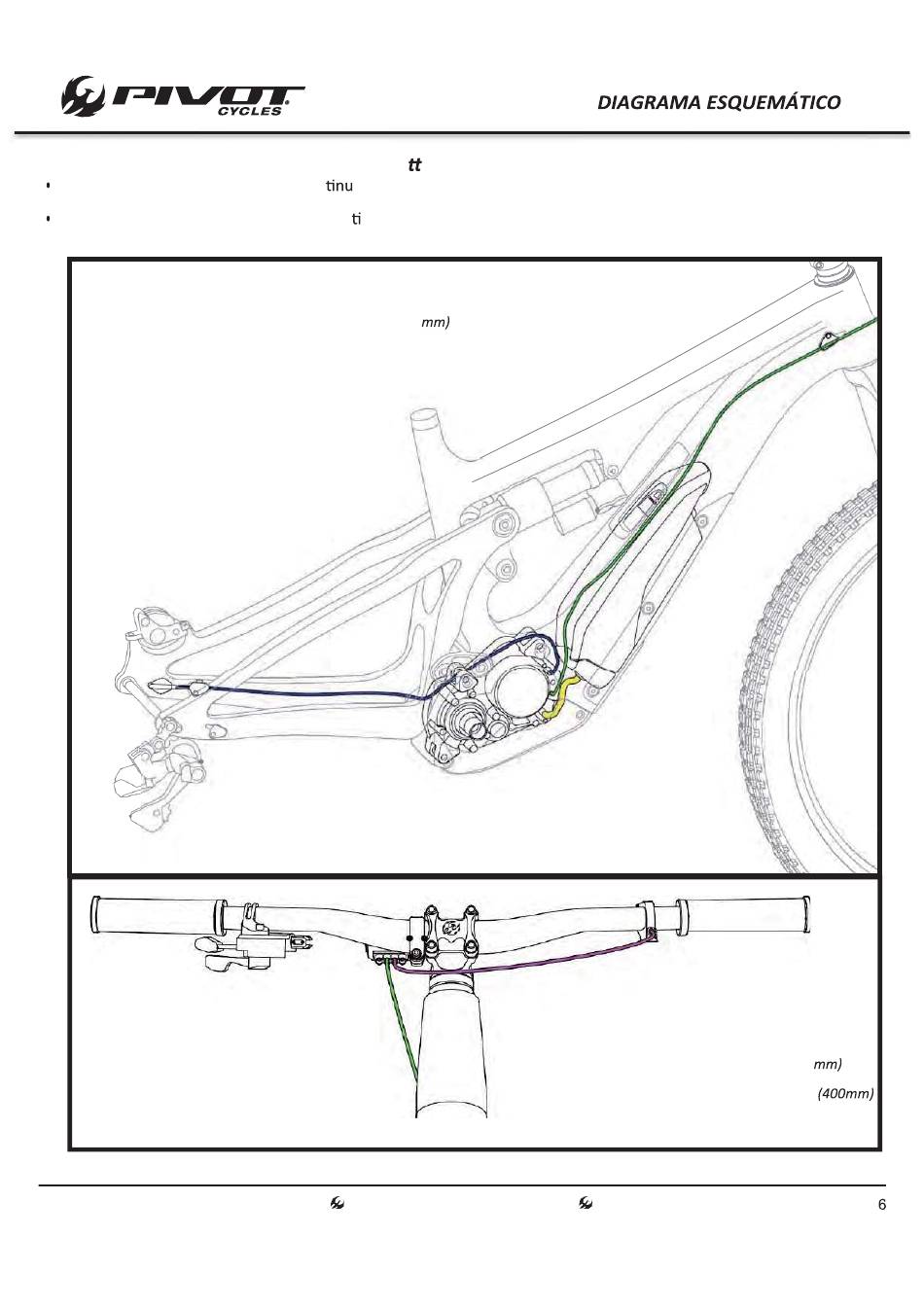

Esquema de conexiones eléctricas de la Shu le: Montaje Race XT
Los esquemas que se incluyen a con
para cables internas y cómo los mandos del manillar se conectan al ciclocomputador.
El enrutamiento que se muestra a con nuación ayudará a minimizar la probabilidad de apretar un cable al
quitar e instalar el motor durante el mantenimiento.
-----------------
Cable del ciclocomputador/EW-SD50 (1000
-----------------
Cable del sensor de velocidad/SM-DUE10
Cable de la batería/BM-E8010
-----------------
www.pivotcycles.com
ación ayudarán a ilustrar cómo se deben guiar los cables en las guías
Esquema de conexiones eléctricas del cuadro
Esquema de conexiones eléctricas del ciclocomputador
service-eu@pivotcycles.com
Cable del ciclocomputador/EW-SD50 (1000
-----------------
Cable del interruptor de asistencia/EW-SD50
----------
