- o número mínimo indispensável de curvas;
- comprimento mínimo indispensável (tubagens longas e com curvas diversas podem reduzir a capacidade de aspiração da coifa e originar vibra-
ções da válvula de não retorno).
Se o tubo de saída de fumos passar por ambientes frios como o sótão, por exemplo, é possível que ocorra a formação de água de condensação
devido às diferenças de temperatura. Neste caso, é necessário isolar a tubagem.
Em coifas dotadas de motor 800 m
do a coifa não estiver em função: para a montagem, consultar as instruções
Quando a coifa de cozinha for utilizada contemporaneamente com outros aparelhos que utilizem gás ou outros combustíveis, o local
deve dispor de ventilação suficiente, segundo as normas em vigor.
Nesta versão, devem ser retirados os filtros com carvão ativado; para a remoção, consultar as instruções
Desvio para a Alemanha: quando a coifa de cozinha e os aparelhos alimentados com energia diferente daquela elétrica estão em funcionamento simultâ-
neo, a pressão negativa no local não deverá superar os 4 Pa (4 x 10-5 bar).
INSTRUÇÕES DE MONTAGEM
A coifa Exploit com ilha tem a possibilidade de ser instalada em várias configurações.
As fases de montagem geral valem para todas as instalações; seguir, quando especificado, as fases correspondentes à instalação
desejada.
A
Fase pág. 4
• Identificar a quota (H) do plano de cozimento ao teto; individualizar a altura desejada para o posicionamento da coifa e detetar a quota (H1)
1
como indicado na Fig. .
B
Fase pág. 4
• Remover do conjunto treliça (T+T1) os 8 parafusos (V2) e conservá-los (Fig.
INSTALAÇÃO NO TETO COM/SEM REVESTIMENTO NO TETO
INSTALAÇÃO NO TETO SEM EXTENSÃO (H) E TRELIÇA (T)
C
Fase pág. 5
• Fazer com que as duas partes da treliça (T) e (T1) deslizem até obter a altura (H1) anteriormente estabelecida (Fig.
• Após configurar a altura (H1), reposicionar os 8 parafusos (V2) para bloquear novamente as duas partes da treliça (T) e (T1) (Fig.
• Marcar no teto 4 pontos de perfuração (indicados também na pág. 3), perfurar (Fig.
treliça (T+T1) no teto com os respetivos parafusos (V1) (Fig.
Em caso de revestimento do teto, a treliça (T+T1) deve ser fixada sempre no revestimento de alvenaria do teto: se isto não for possível, e se
for necessário instalar diretamente no revestimento do teto, é necessário predispor a instalação com reforços ou outras soluções que pos-
sam garantir a fixação segura da coifa, considerando também a resistência dos materiais utilizados e o peso da coifa (indicado na pág. 2).
IO kit de fixação (parafusos e buchas) fornecido com a coifa deve ser utilizado somente em paredes de alvenaria: se for necessário
instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa
(indicado na pág. 2).
C1
Fase pág. 5
Somente para versão com evacuação externa (aspirante): se a altura (H1) identificada requisitar, é possível instalar a coifa usando somente a
treliça (T1) e a chaminé (G).
• Fixar os elementos de suporte da extensão (SP) à treliça (T1) mediante os 8 parafusos autorroscantes (V4) utilizando a perfuração existente (Fig.
• Marcar no teto 4 pontos de perfuração (indicados também na pág. 3), perfurar (Fig.
elementos de suporte da extensão (SP) no teto com os respetivos parafusos (V1) (Fig.
Em caso de revestimento do teto, os elementos de suporte da extensão (SP) devem ser sempre fixados no revestimento: este último deve
ser predisposto com reforços ou outras soluções idóneas que possam garantir a fixação segura da coifa considerando a resistência dos
materiais utilizados e o peso da coifa (indicado na pág. 2).
IO kit de fixação (parafusos e buchas) fornecido com a coifa deve ser utilizado somente em paredes de alvenaria: se for necessário
instalar a coifa em paredes de material diverso, avaliar outros sistemas de fixação considerando a resistência do muro e o peso da coifa
(indicado na pág. 2).
3
/h será fornecida uma válvula de não retorno cuja função é impedir a troca de ar com o ambiente externo quan-

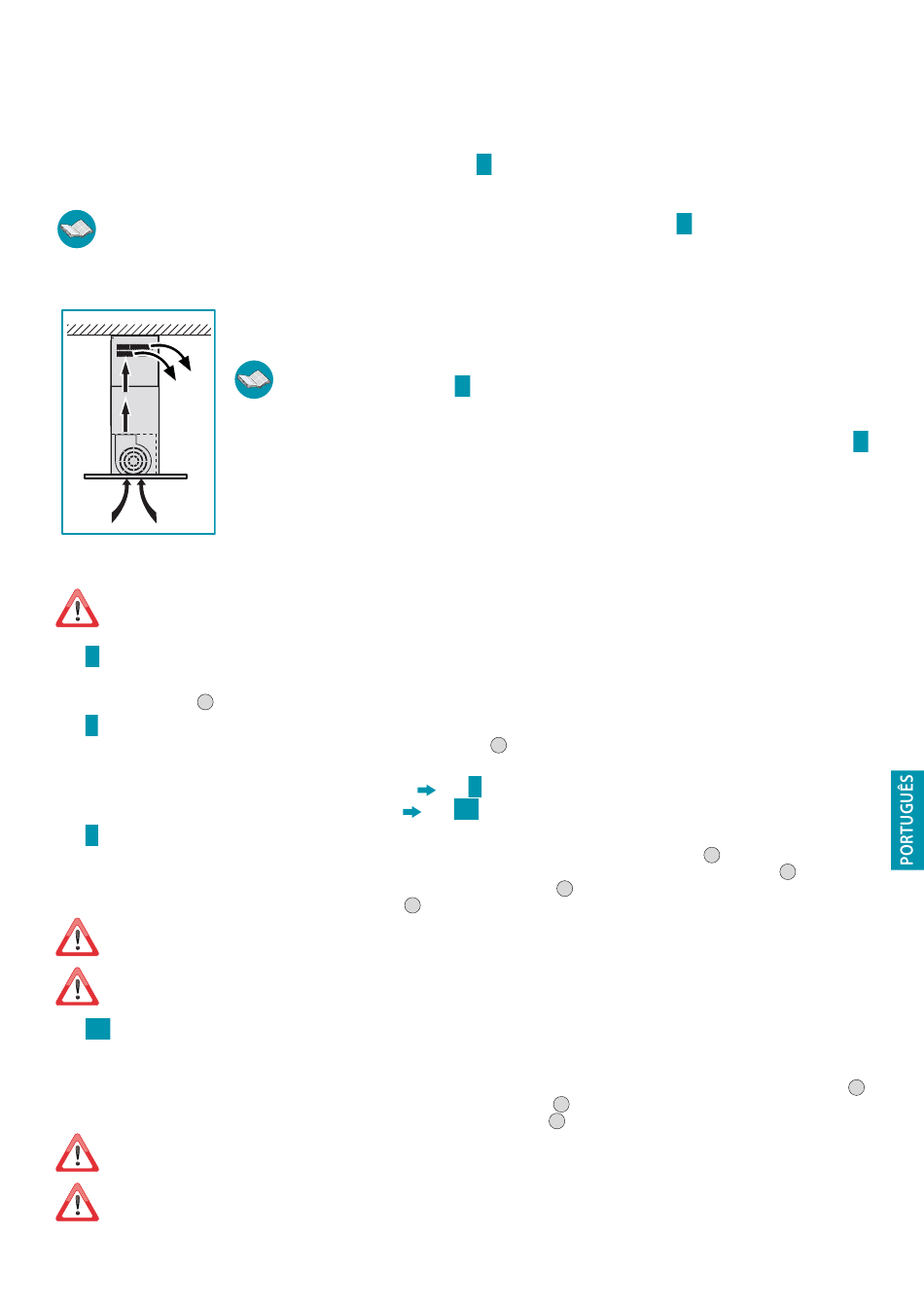

COIFA NA VERSÃO RECIRCULAÇÃO INTERNA (FILTRANTE)
Nessa versão, o ar passa através dos filtros de carvão ativado para ser purificado e é reciclado no ambiente da co-
zinha.
Controlar se os filtros de carvão ativado estão montados na coifa e, em caso contrário, aplicá-los como in-
dicado nas instruções descritas
Se a coifa for predisposta na versão filtrante, a válvula de não retorno não deve ser montada: removê-la se estiver
instalada na ligação de saída do ar do motor (efetuar a operação ao contrário do que foi indicado nas instruções
na pág. 5).
(parte reservada somente a pessoal qualificado para a montagem da coifa)
D
na pág. 5.
Q
na pág. 9.
1
).
C
Fase pág. 5
C1
Fase pág. 5
3
) inserir 4 buchas de expansão de ø 8 mm e fixar a
4
).
2
) inserir 4 buchas de expansão de ø 8 mm e fixar os
3
).
63
Q
na pág. 9.
1
).
2
).
D
1
)
