12 Diagnósticos
La pantalla del teclado proporciona diversa información sobre el estado
del accionamiento. El teclado muestra información sobre las categorías
siguientes:
• Indicaciones de desconexión
• Indicaciones de alarma
• Indicaciones de estado
El usuario no debe intentar reparar un accionamiento si es
defectuoso, ni realizar diagnósticos de fallos que no sean los
de las funciones de diagnóstico descritas en este manual.
Si el accionamiento es defectuoso deberá ser devuelto para
ADVERTENCIA
su reparación a un distribuidor autorizado de Control
Techniques.
12.1 Modos de estado (teclado y estado
del LED)

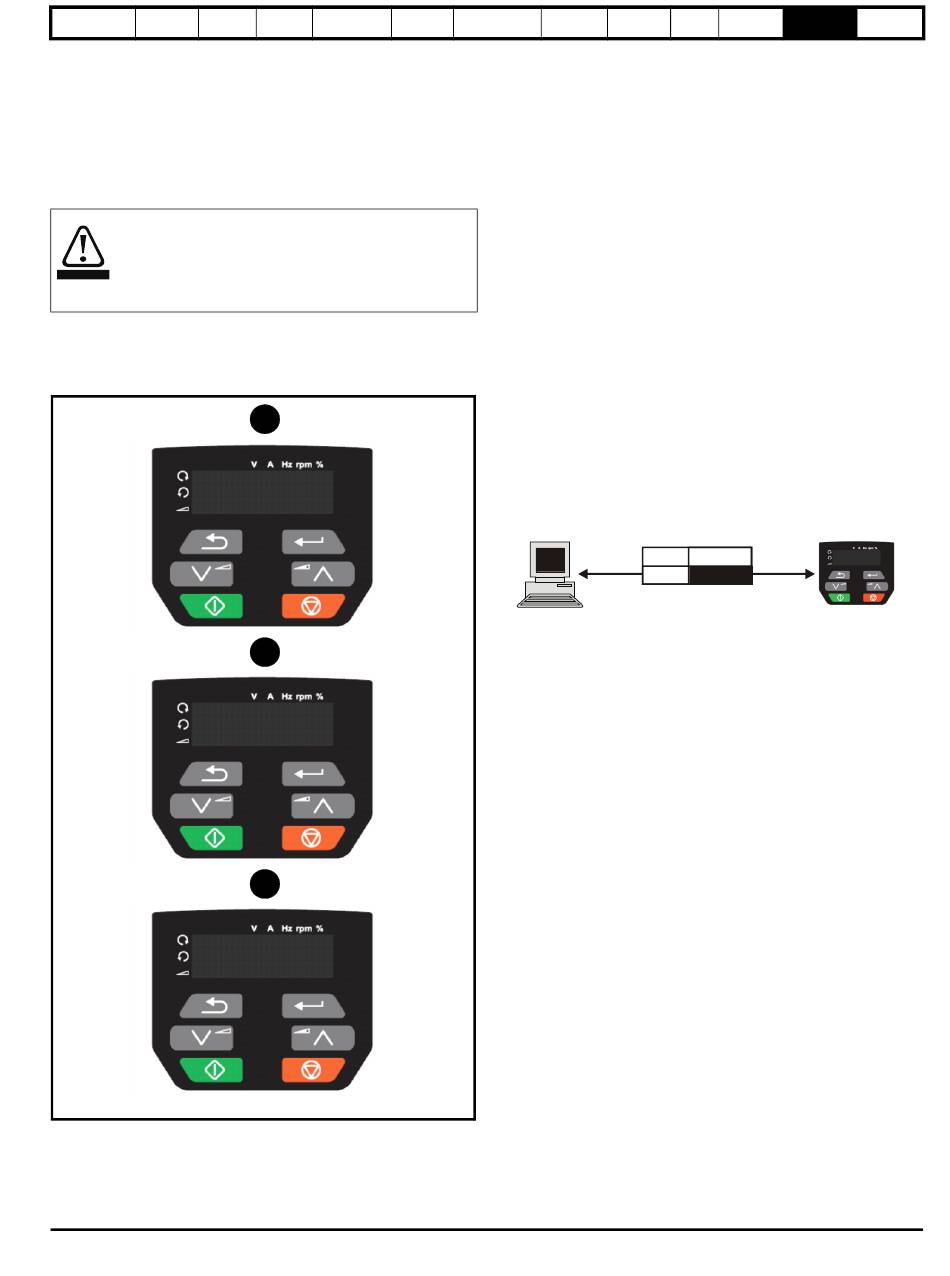

Figura 12-1 Modos de estado del teclado



1 Estado correcto del accionamiento
2 Estado de desconexión
3 Estado de alarma
C200/C300 Guía del usuario del control
Edición: 1
Instalación Procedimientos Parámetros
eléctrica iniciales básicos
1
2
3
Puesta en Tarjeta de
Optimización
marcha del motor medios NV
12.2 Indicaciones de desconexión
Cualquier condición de desconexión hace que se desconecte la salida
del accionamiento, de forma que se detenga sin dejar de controlar
el motor. Si el motor está funcionando cuando se produce una
desconexión, marchará por inercia hasta detenerse.
Durante un estado de desconexión, la pantalla indica que se ha
producido una desconexión y el teclado muestra la cadena de
desconexión. Algunas desconexiones tienen un número secundario
de desconexión que ofrece información adicional sobre la misma.
Si una desconexión tiene un número secundario de desconexión,
este parpadea de manera alternada con la cadena de desconexión.
En la Tabla 12-2 se incluye una lista de las desconexiones en orden
alfabético basada en la indicación que aparece en la pantalla del
accionamiento. Como método alternativo se puede leer el estado del
accionamiento en Pr 10.001 'Drive OK' mediante los protocolos de
comunicación. Puede consultar la desconexión más reciente en
Pr 10.020 introduciendo un número de desconexión. Debe tenerse en
cuenta que las desconexiones de hardware (HF01 a HF23) no disponen
de números de desconexión (excepto HF08, HF11, HF12 y HF18,
que cuentan con números secundarios de desconexión).
Utilice la Tabla 12-2 para identificar el número de conexión específico
que corresponda.
Ejemplo
1. El código de desconexión 2 se lee en Pr 10.020 mediante las
comunicaciones serie.
2. Al consultar la Tabla 12-3, vemos que la desconexión 2 es una
desconexión OV.
Código de
comunicación
3. Consulte la desconexión OV en la Tabla 12-2.
4. Realice las comprobaciones que se detallan en Diagnóstico.
PLC Parámetros
Diagnósticos
