2.3 Descripción de panel trasero 2.3 Descripción de panel trasero
1.Entrada de video.
4. Salida de alarma.
7. Interface USB.
10. Interface UTP.
NOTA.- El Modelo DS-7204HI no cuenta con interface VGA.

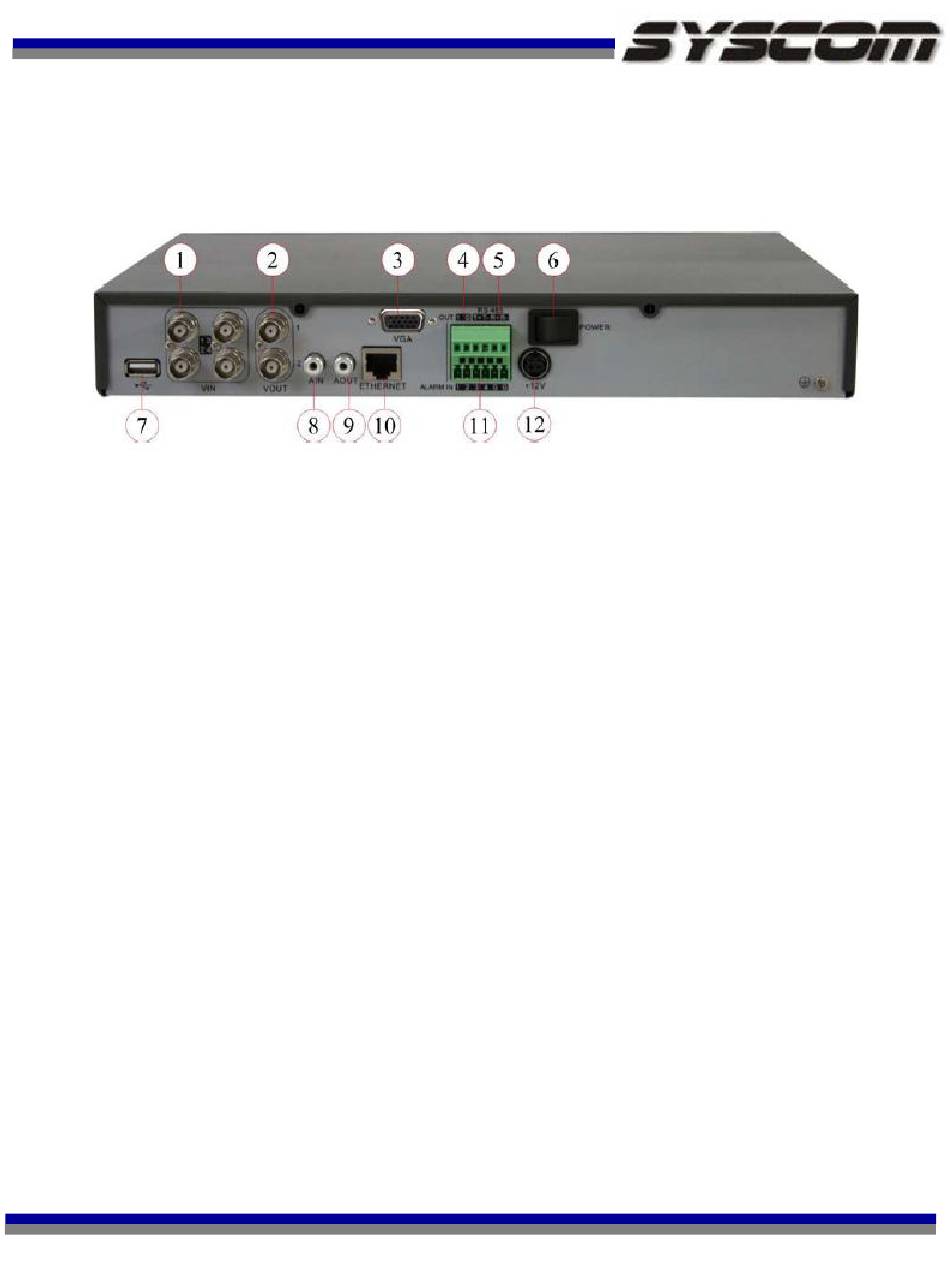

Fig 2-1 DS-7204HI-V Panel Trasero
2. Salida de video.
5. RS485 T+ T- R+ R-.
8. Entrada de audio.
11. Entrada de alarma.
3.Interfase VGA.
6.Switch de encendido.
9. Salida de audio.
12.+12V DC Alimentación.
