ADVERTENCIA
¡Componentes Eléctricos Energizados!
Durante la instalación, las pruebas, el servicio y la
detección de fallas de este producto, podría ser
necesario trabajar sobre componentes eléctricos
energizados. Asegure que sea un técnico autorizado y
calificado u otra persona capacitada en el manejo de
componentes eléctricos energizados, quien realice
estas labores. El hacer caso omiso de estas
recomendaciones de seguridad, podría dar como
resultado la muerte o lesiones graves.
7. Oprima la tecla TEST START para iniciar la prueba.
Recuerde que debe transcurrir el retardo designado en
el paso 6 antes de que el ventilador comience a operar.
8. Con las compuertas de aire exterior completamente
cerradas y el ventilador de suministro operando al
100% de requerimientos de flujo de aire, mida la
presión estática de retorno en el punto de ubicación
determinado en el paso 1.
9. Oprima la tecla STOP del módulo de interfaz del
operador key en el panel de control de la unidad para
detener la operación del ventilador.
10. Abra el interruptor de desconexión de fuerza principal
suministrado en campo corriente arriba de la unidad
paquete. Bloquée el interruptor de desconexión en
posición abierta "Open" mientras trabaja sobre las
compuertas.
Nota: La gravedad provocará el cierre de la compuerta.
Asegure las aspas de la compuerta mientras se
retira el actuador a fin de evitar la rotación
inesperada de la compuerta.
11. Usando la
Table 43, p.
presión estática con los rangos de presión estática y
las posiciones del varillaje para comprobar el tamaño
de la unidad y los CFM de operación.
Para reubicar la varilla conectora de aire exterior/aire
interior a fin de balancear la caída de presión de la
compuerta de aire exterior contra la presión estática de
retorno, siga los pasos a continuación. Si no se requiere de
ajuste, proceda al paso 17.
12. Remueva la varilla accionadora y articulación del
brazo(s) de manivela. Si se requiere del cambio de un
sólo orificio, afloje únicamente el extremo indicado.
13. Abra manualmente las compuertas de aire de retorno
a su posición de completamente abiertas.
14. Cierre manualmente las compuertas de aire exterior.
15. Reinstale la varilla accionadora y articulación dentro
del (los) orificio(s) apropiado(s). La longitud de la
varilla accionadora podría requerir de reajuste para
alinearla con la ubicación del nuevo orificio(s). En tal
caso, afloje la contratuerca de la varilla accionadora
contra la articulación. Gire la articulación "hacia
RT-SVX24J-EM
157, compare la lectura de
adentro" o "hacia afuera" para acortar o alargar la
varilla según sea necesario. Para algunos orificios,
podría requerirse el ajuste de ambos extremos de la
varilla.
16. Apriete la contratuerca contra la articulación(es).
17. Taponée los orificios una vez establecido el valor CFM
apropiado.

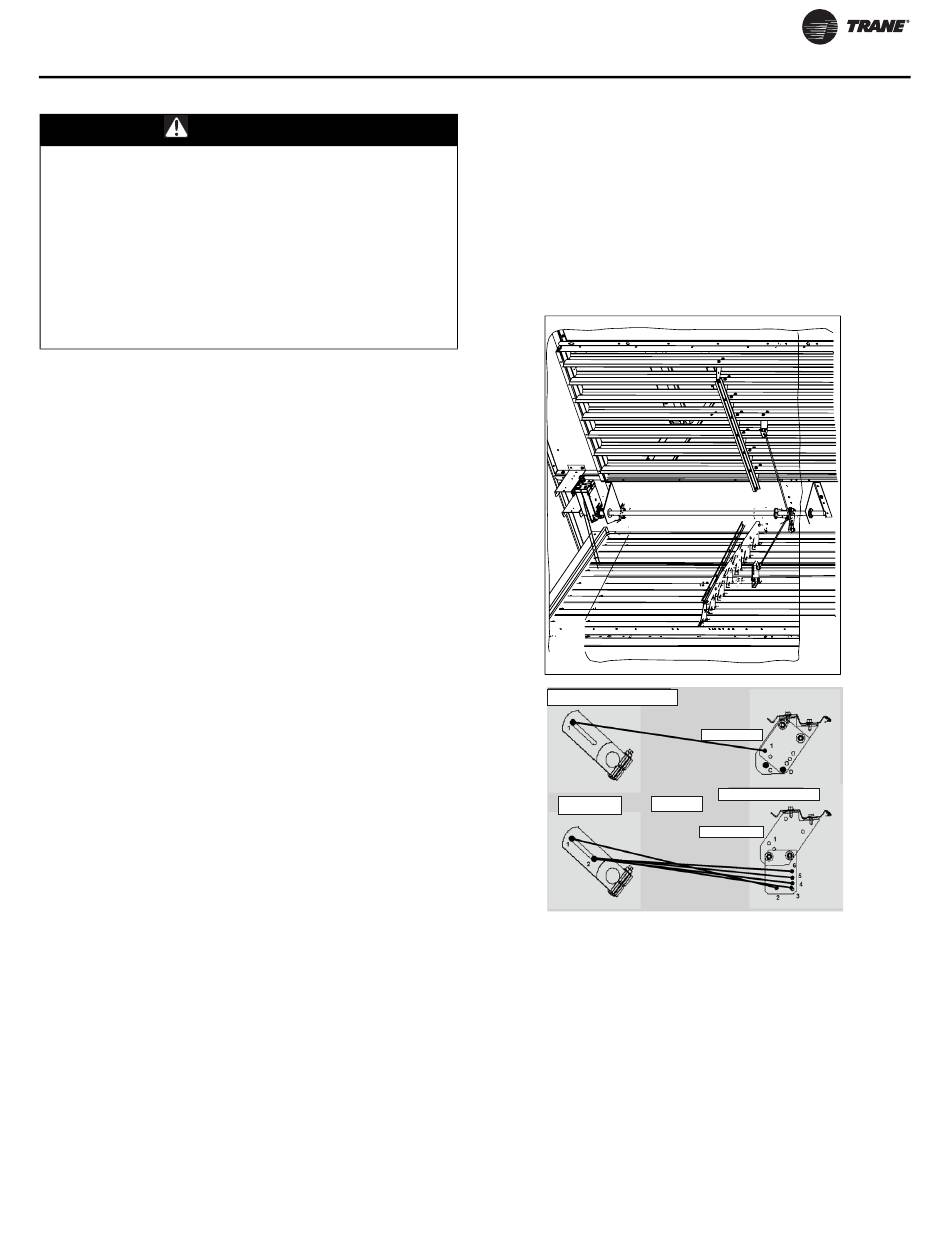

Figura 102.Ensamble de compuerta de aire exterior y aire
retorno
Ajuste del brazo d/economizador
Vista superior
Eje intermedio
Arranque de la Unidad
Configuración A
Nivel compuerta aire exter.
Configuración B
155
