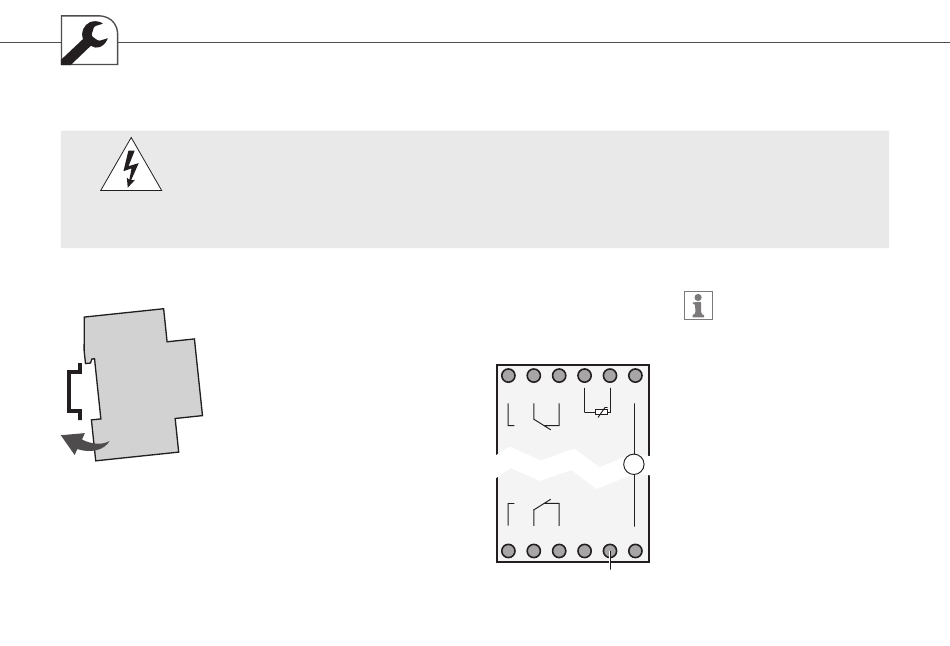

Instalação e montagem
PERIGO

Montagem sobre trilho DIN

Colocar o aparelho ligeiramente inclinado em
cima do trilho Depois empurrá-lo para trás até
que enganche
238
Perigo de morte por choque eléctrico!
A ligação e a montagem devem ser executadas exclusivamente por um
Z Z
electricista qualificado!
Esquema de ligação
CH1 = canal 1
CH2 = canal 2
_
5 6 7 +
L
DCF/GPS
Ch2
M ~
Ch1
S
1 2 3 N
Entrada externa
O módulo LAN e
o temporizador
devem ser
operados com a
mesma fase
A distância entre os
dois aparelhos não
deve ultrapassar 50
metros
