MANTENIMIENTO/PIEZAS

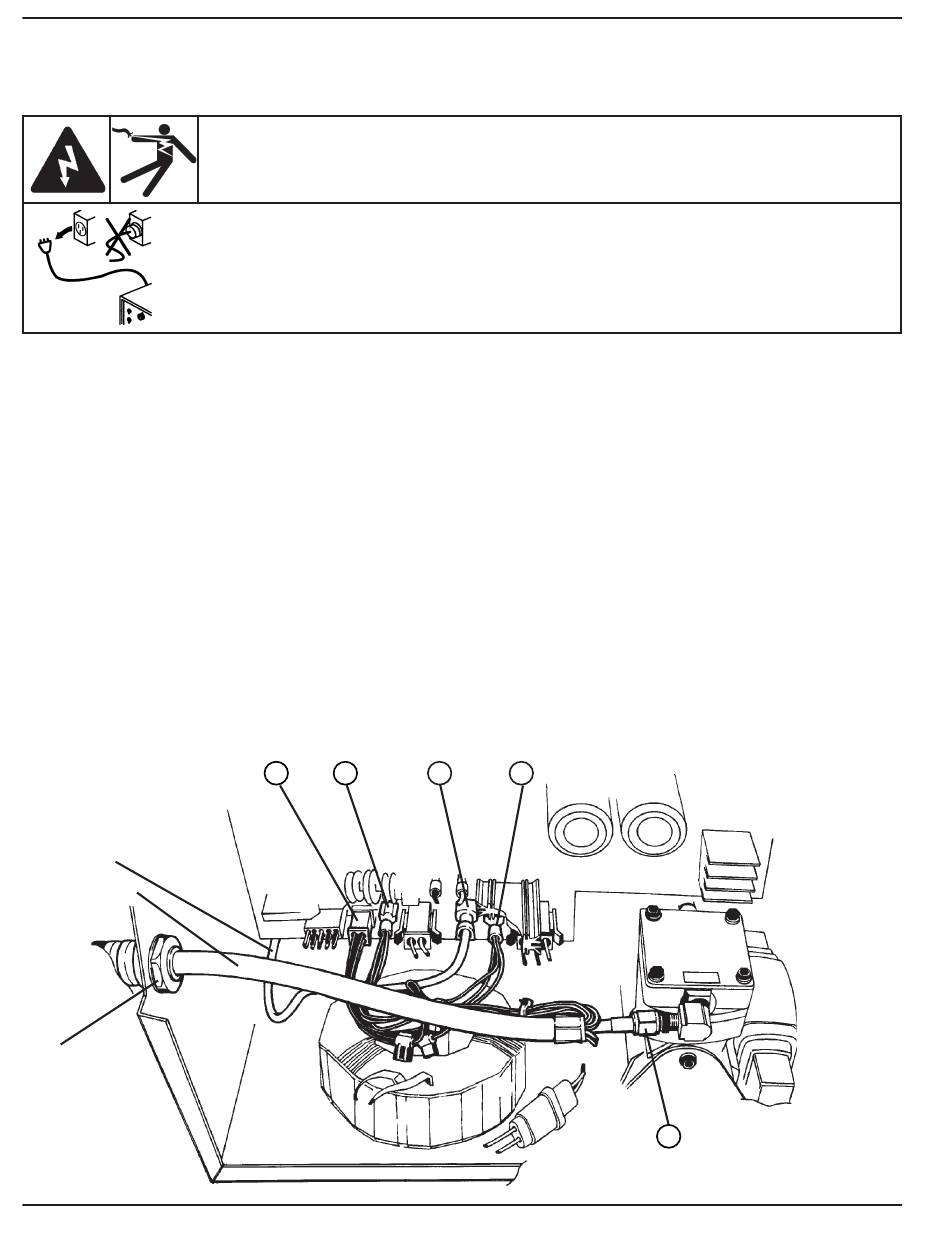

Cambio de la manguera de la antorcha y cable de trabajo

Conexiones de la manguera de la antorcha

1. Retire la cubierta de la fuente de energía.
2. Inserte la manguera de la antorcha a través del protector del cable y asegúrelo con la tuerca.
3. Conecte la línea de aire al compresor (1).
4. Realice las conexiones eléctricas (2), (3) y (4) al panel de circuito como se muestra más abajo.
Note: No amarre ningún alambre al cable de la antorcha.
Conexión del cable de trabajo
1. Inserte el cable de trabajo a través del protector del cable e instale el protector del cable en el panel
frontal.
2. Conecte el cable de trabajo (5) al panel de circuito como se muestra más abajo.
Cable de trabajo
Manguera de
la antorcha
Tuerca
5-4
1
LAS DESCARGAS ELÉCTRICAS PUEDEN MATAR
Desconecte la energía eléctrica antes de llevar a cabo cualquier
mantenimiento. Todo trabajo que requiera la desconexión de la energía
eléctrica debe ser realizado por un técnico cualificado.
2 3
ADVERTENCIA
5 4
powermax
1
190c
