Conexión de un dispositivo USB al puerto USB
USB1:
Puerto USB downstream (Tipo A).
Conecto una memoria fl ash USB compatible, un ratón o un teclado en puerto downstream.
USB2:
Puerto USB upstream (Tipo B).
Conecto un ordenador compatible con USB mediante un cable USB.
Un ordenador compatible con USB conectado a USB2 puede controlar los dispositivos conectados a USB1.
El dispositivo conectado al puerto USB2 permite trabajar con las funciones del panel táctil.
USB CM1 (2 A): Puerto de entrada de alimentación.
Consulte la página de especifi caciones para obtener información sobre alimentación eléctrica
(véanse las páginas 65, 66 y 67).
USB CM2:
Puerto de servicio.
No conecte ningún dispositivo.
USB MP:
Puerto USB downstream (Tipo A).
Para usar la función de reproducción multimedia utilice este puerto.
•
Tenga en cuenta la forma y la orientación del conector al conectar el cable USB.
•
Dependiendo del uso de la BIOS, el sistema operativo o el dispositivo, es posible que la función USB no funcione. En este
caso, consulte el manual del usuario de su ordenador o dispositivo o póngase en contacto con su proveedor para obtener
información detallada.
•
Antes de apagar el interruptor de alimentación principal del monitor o de cerrar Windows
desconecte el cable USB del monitor. Puede perder datos si el ordenador se cuelga.
•
Es posible que el monitor tarde algunos segundos en reconocer la entrada USB. No desconecte el cable USB, ni lo
desconecte y lo vuelva a conectar, antes de que el monitor reconozca la entrada.
•
Puede establecer la fuente de alimentación para USB CM1 (2A) en POTENCIA USB en el menú OSD (véase la página 43).
•
Utiliza un cable USB que admita 2A a USB CM1 (2A).
•
Consulte USB en el menú OSD (véase la página 43) para conocer el ajuste de USB.
NOTA:
USB CM1 (2A) y USB CM2 no son puertos correspondientes.
Consulte la conexión (véase la página 16) para conectar dispositivos USB al monitor.
Para utilizar la pantalla táctil
1. Apague el monitor.
2. Instale el equipo.*
1
- Con un PC con 2 ranuras:
Conecte el PC con 2 ranuras en la ranura de la placa opcional.
NOTA: Consulte cómo realizar la conexión en el manual del PC
con 2 ranuras.
NOTA: Si la ranura de la placa opcional no se defi ne para el PC
de 2 ranuras, la función táctil puede que no funcione.

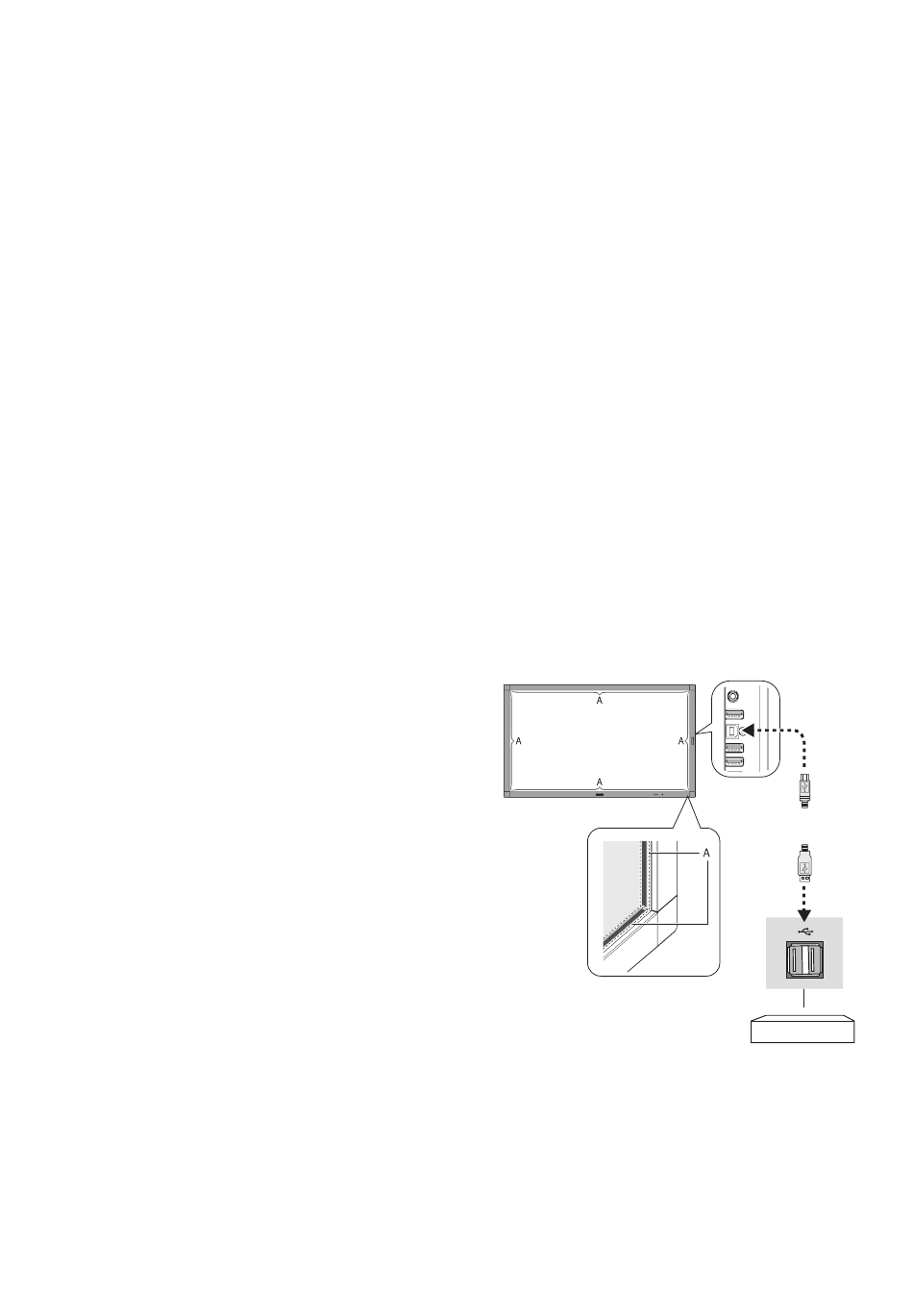

- Con un ordenador externo:
Conecte el conector del tipo B al puerto USB de upstream en la
parte trasera izquierda del monitor y el conector del tipo A al puerto
de downstream del ordenador externo (Figura 1).
3. Encienda el monitor.
*1: Póngase en contacto con el servicio de atención al cliente de NEC para obtener
más información.
Póngase en contacto con el servicio de atención al cliente de NEC para los
ajustes de funcionamiento del panel táctil cuando trabaja con varias pantallas.
Confi guración del monitor
Seleccione la señal de entrada.
- Con un PC de 2 ranuras: Seleccione [OPTION]
- Con un ordenador externo: Seleccione la señal de entrada
suministrada por el ordenador conectado al conector USB.
NOTA:
Consulte "El panel táctil no responde" en "Solución de problemas" si el panel táctil no funciona.
A: Sensor
Español-18
®
, desactive la función USB y
Ordenador
Figura 1
Tipo B
Tipo A
