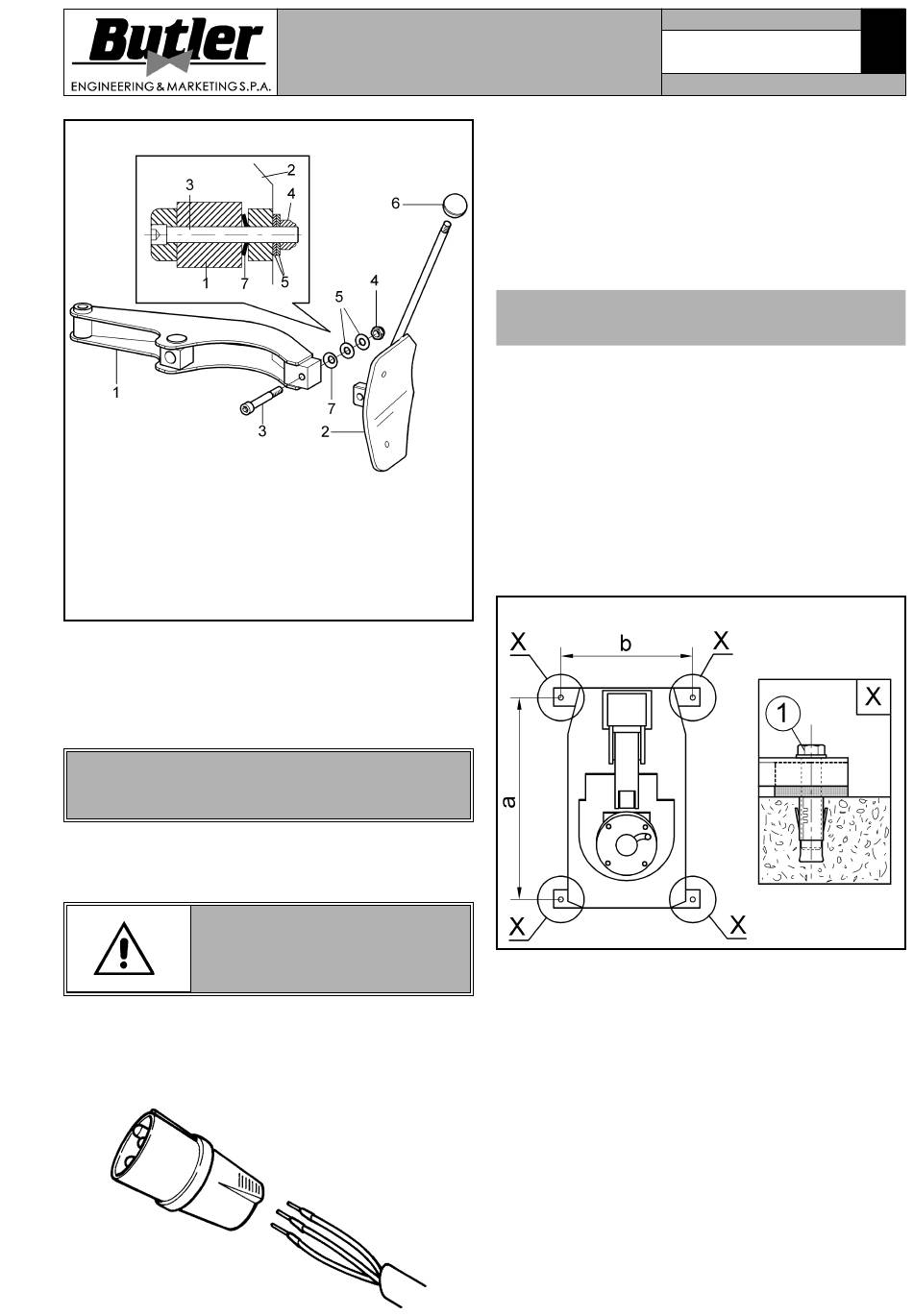

Fig. 21
LEYENDA
1 – Brazo destalonador (# 4004401)
2 – Paleta (# 4064201)
3 – Tornillo para brazo destalonador (# 140925901)
4 – Tuerca autoblocante M12 (# 228006)
5 – Arandela plana (# 237069)
6 – Pomo esferico D. 40 (# 903090)
7 – Resorte (# 253017)
21. Sacar de la caja de accesorios el anillo (#
0223000), porta-cubo de grasa, y montarlo con
los 2 tornillos correspondientes colocados en el
cuerpo de la máquina. El anillo portagrasa puede
montarse en tres posiciones diferentes, para que
el usuario elija la más conveniente.
UNA VEZ TERMINADAS LAS OPERACIONES DE
MONTAJE SE DEBEN COMPROBAR TODAS LAS
FUNCIONES DE LA MÁQUINA.
9.3
Conexiones eléctricas
CUALQUIER INTERVENCIÓN DE
TIPO ELÉCTRICO DEBERÁ
EFECTUARLA PERSONAL TÉC-
NICO CUALIFICADO.
Según lo previsto por la normativa vigente, esta má-
quina no está dotada de un cortacorrientes general,
sino que dispone únicamente de una conexión a la
red mediante toma/enchufe.
MANUAL DE USO Y
MANTENIMIENTO
La máquina se entrega con una extensión de cable de
3 m, en el cual debe montar un enchufe de las siguien-
tes características.
• Conforme con la Norma IEC 309
• 230/400 Volt – 16A
• 2P + Tierra
• IP 44
La máquina se entrega preparada para funcionar con
una tensión monofásica de 200 ÷ 265 V - 50/60 Hz.
10.0 SISTEMA DE ANCLAJE
La máquina embalada está fijada al palet usando los
piés de sostén. Dichos piés también se utilizan para
fijar la máquina al suelo en el área de trabajo.
Fijar la máquina al piso con las piezas de anclado como
se observa en la Fig. 22.
Se deben realizar agujeros de unos 10 cm de profun-
didad y 8 MA de diámetro en la base rígida del suelo.
A continuación se debe introducir los tacos (Fig. 22
pos. 1) en dichos agujeros y apretar con fuerza hasta
que el sistema esté completamente anclado.
7102-M004-0_B
Pág. 104 de 116
ERGOLOCK.CB - AD - ST
VERSIÓN CON MOTOR
MONOFÁSICO
E
Fig. 22
a=595 mm
b=420 mm
