Instrucciones para la instalación en una ventana

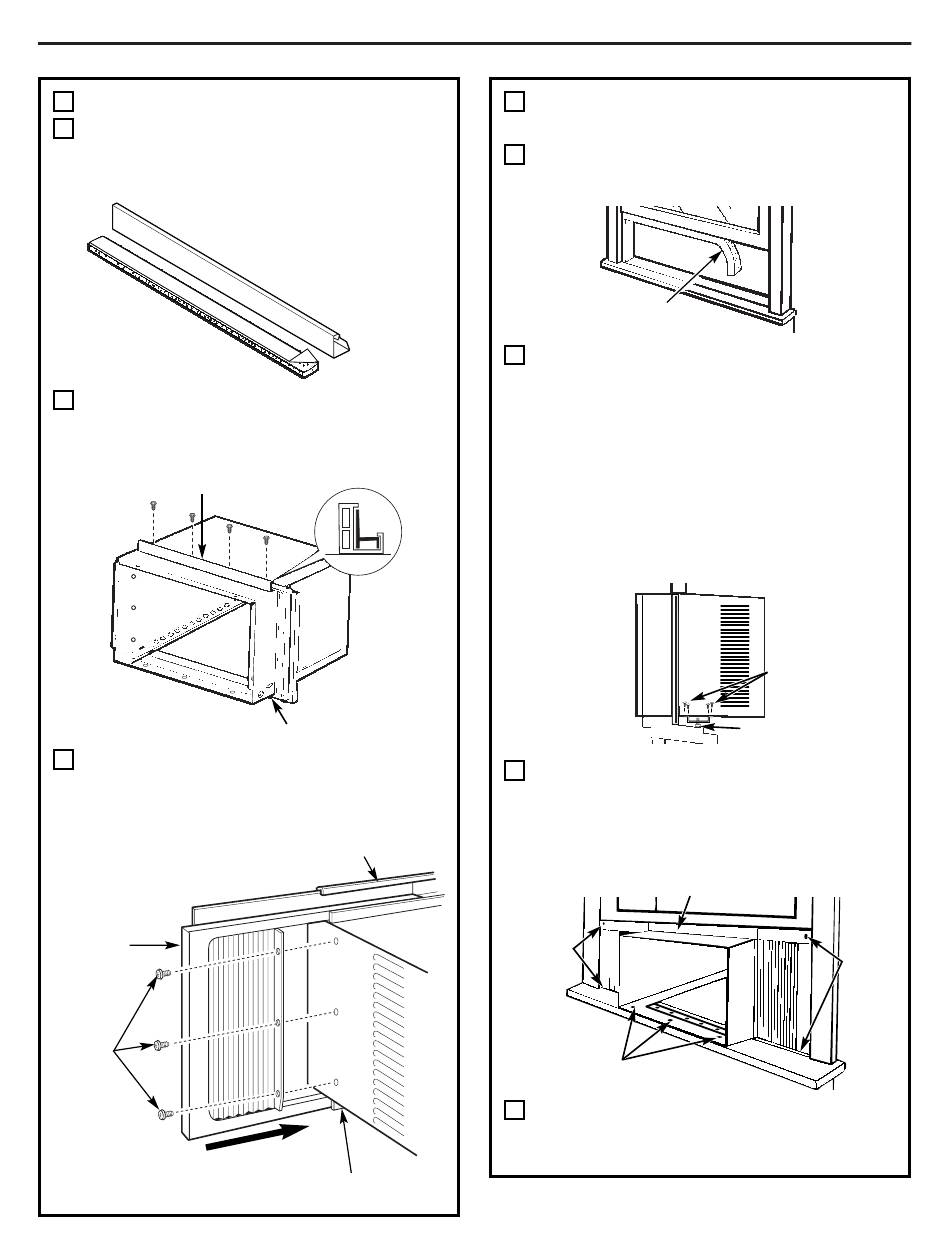

5 PREPARE LA CAJA
A
Retire el apoyo de la cinta de sellado del riel
de montaje superior y péguelo al fondo del
riel de montaje superior. Corte al tamaño
apropiado.
B
Instale el riel de montaje superior con
4 o 5 tornillos tipo A (dependiendo en los
números de agujeros en el riel de montaje
superior) desde la parte externa de la caja.
Riel de montaje superior
C
Inserte los marcos para los paneles de
acordeón en los rieles superiores e inferiores
de montaje. Una los paneles de acordeón al
lado de la caja usando 6 tornillos tipo A.
Panel de
acordeón
Tornillos
tipos A
Riel de montaje inferior
Riel de montaje superior
POSTERIOR
Riel de montaje inferior
6 INSTALE LA CAJA
EN LA VENTANA
Corte el sello del marco de la ventana de
A
acuerdo con el ancho de la ventana y pegue
el lado adhesivo al fondo del marco.
Sello del marco de la ventana
Enrosque dos pernos tipo C en los soportes
B
de apoyo.
Deslice la caja hacia el interior de la ventana
y baje la ventana detrás del riel de montaje
superior.
Coloque los soportes en el fondo de la caja
para que queden cerca del punto más externo
en el umbral de la ventana. Una los soportes
de apoyo a cada lado del fondo de la caja
usando 4 tornillos tipo A en cada lado. Ajuste
los pernos nivelados tocar el umbral.
Localice los 7 agujeros para los tornillos a lo
C
largo del frente inferior de la caja. Centre la
caja, de lado y lado, en la ventana y móntela
en el umbral de la ventana usando 3 tornillos
tipo B escalonado en las filas frontal y
posterior si es posible.
Tornillos
tipo B
Tornillos tipo B
Extienda los paneles de acordeón derecho
D
e izquierdo al marco vertical de la ventana
y péguelos con 4 tornillos tipo B.
13
Tornillos tipo A
Pernos tipo C
Riel de montaje superior
Tornillos
tipo B
