Posizione e funzioni dei componenti e dei comandi

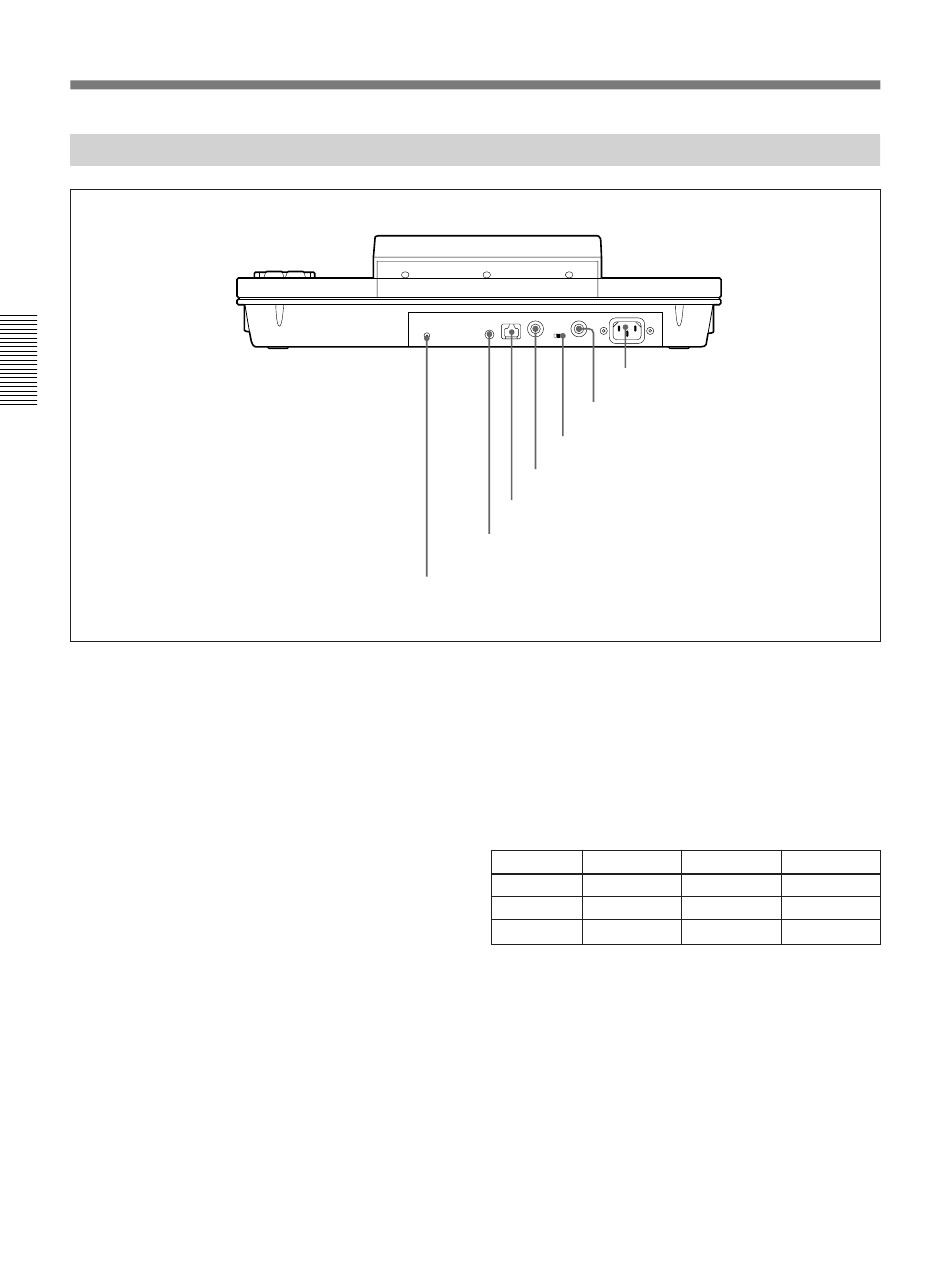

Connettori

1 Interruttore RESET
Non utilizzabile nella versione corrente.
Non premere questo interruttore.
2 Connettore PRINTER (minipresa)
Collegarlo ad una stampante.
3 Connettore (presa modulare) KBD I/F
(interfaccia tastiera)
Collegarlo al connettore KBD I/F dell'unità di
controllo di sistema CSP-5000E.
4 Presa VIDEO OUT (tipo BNC)
Collegare ad un monitor.
8(I)
VIDEO OUT VIDEO IN
PRINTER KBD I/F
CABLE
RESET COMP
LNS
6
5
Selettore CABLE COMP
4
Presa VIDEO OUT
3
Connettore KBD I/F
2
Connettore PRINTER
1
Interruttore RESET
5 Selettore CABLE COMP (compensazione del
cavo)
Utilizzare questo selettore per impostare la
compensazione per la perdita di segnale nel
collegamento del cavo all'unità di controllo del
sistema CSP-5000E, in base al tipo e alla lunghezza
del cavo e secondo quanto indicato nella seguente
tabella.
3C-2V fino a 100m
5C-2V fino a 160m
7C-2V fino a 200m
6 Presa VIDEO IN (tipo BNC)
Collegare ad uno dei connettori VIDEO OUT
dell'unità di controllo del sistema CSP-5000E.
7 Presa AC IN
Collegarla ad una sorgente di alimentazione CA con il
cavo di alimentazione CA.
AC IN
7
Presa AC IN
Presa VIDEO IN
S M
fino a 200m fino a 300m
fino a 330m fino a 500m
fino a 400m fino a 600m
L
