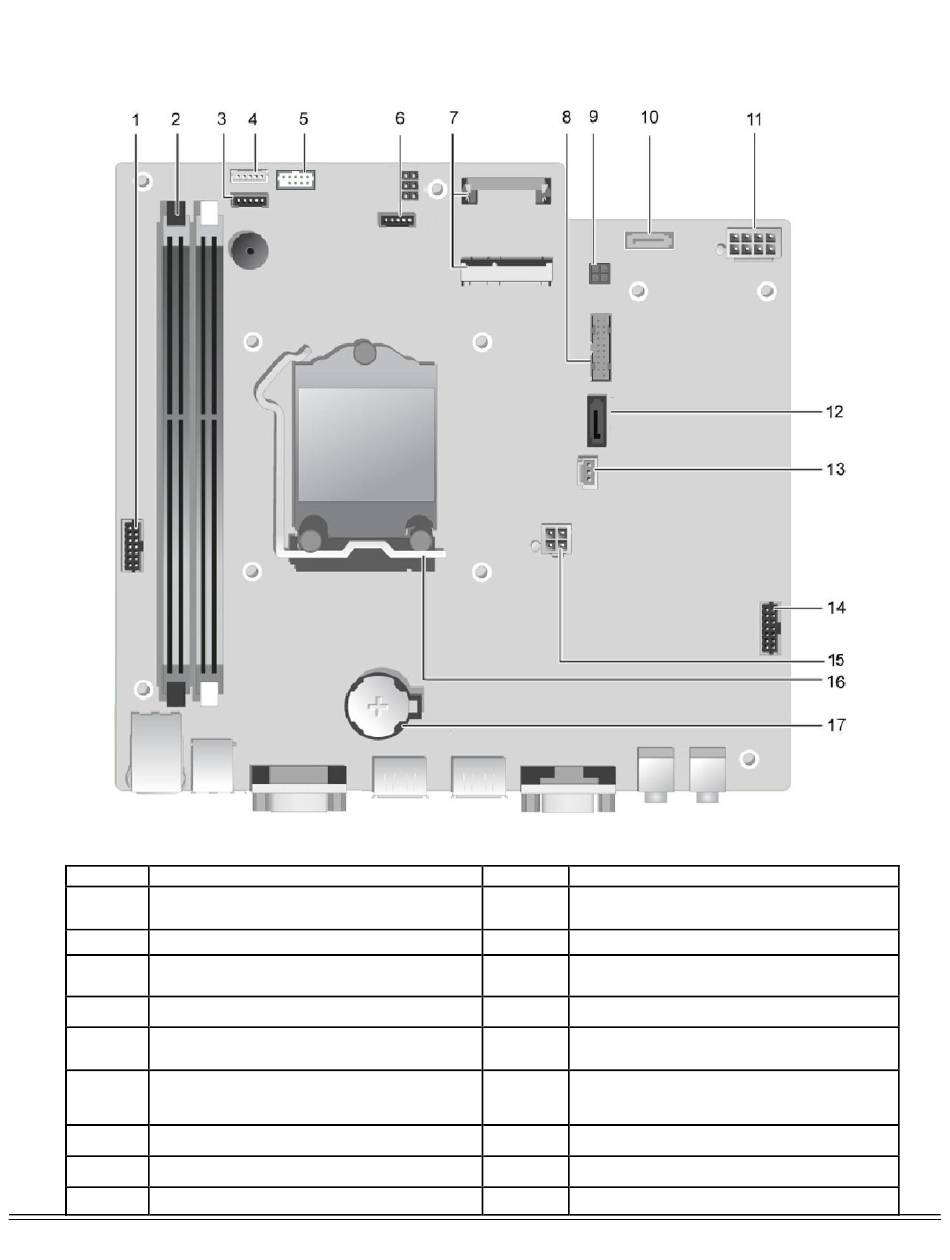

Componentes de la Tarjeta del Sistema USFF
Número
Conector de Panel Frontal (FRONTPANEL)
1
2 Conectores de Memoria (DIMM_1,DIMM_2)
3 Conector de Ventilador CPU (FAN_CPU)
4 Conector Interno para Parlantes (INT_SPKR)
5 Conector Frontal IO (F_USB_AUDIO)
6 Conector de Ventilador de Sistema
(FAN_HDD)
7 Enchufe Mini-PCI (PCIE_MINICARD)
8 Conector Frontal USB3.0 (Front USB)
Nombre Número Nombre
Conector de Energía HDD-ODD
9
(HDD_ODD_POWER)
10 Conector SATA 1 (SATA1)
11 Conector de Energía P1 (POWER)
12 Conector SATA 0 (SATA0)
Conector para Switch de Intrusión
13
(INTRUDER)
14 Conector para Depuración LPC
(LPC_DEBUG)
15 Conector de Energía P2 (12V_PWRCONN)
16 Enchufe para Procesador (N/A)
17 Conector para Batería (BATTERY)
