2. Opción PCE-DPD/AV
Los módulos PCE-DPD/AO incorporan 1 salida analógica configura-
ble en 4/20 mA o 0/10 Vdc. La salida analógica se configura desde el
menú de opciones ('Opt.1', 'Opt.2' u 'Opt.3') del instrumento.
La señal de salida es proporcional a la indicación. Permite pendientes
directas (pendiente positiva) e inversas (pendiente negativa). Acepta
bucles de salida en corriente pasivos y activos.
Opción
Tipo de salida
Señales de salida
Señal máxima
Señal mínima
Escalado
Vexc (terminal A)
Impedancias de carga
Precisión (a 25 ºC)
Estabilidad térmica
Respuesta al escalón
(0% a 99% señal)
Aislamiento
Tiempo de calentamiento 15 minutos
Tipo de terminal
Configuración de fabrica
Ubicaciones permitidas
PCE-DPD/AV
salida analógica
4/20 mA activa
4/20 mA pasiva
0/10 Vdc
22 mA, 10.5 Vdc
0 mA, -50 mVdc
respecto del valor de indicación
en directa o inversa
+13.8 Vdc ± 0.4 Vdc (máx. 25mA)
protección contra cortocircuito
≤350 Ohms (en 4/20 mA activa)
≤800 Ohms (en 4/20 mA pasiva) (para
Vexc externa de 24Vdc) (tensión máxima
27 Vdc entre 'B' y 'C')
≥10 KOhms (en 0/10 Vdc)
<0.1 % FS
60 ppm/ºC en modo mA
50 ppm/ºC en modo Vdc
<75 mSegundos + respuesta al escalón
del indicador
1000 Vdc
terminal enchufable, de tornillo
paso 5.08 mm
'Modo mA'
'Escalado 0/9999 = 4/20 mA'
'On error a nivel alto ('to_h')'
'Opt.1', 'Opt.2', 'Opt.3'
Opt.1
A B C
MV MV
Signal
Vista posterior
PCE Instruments | www.pce-instruments.com

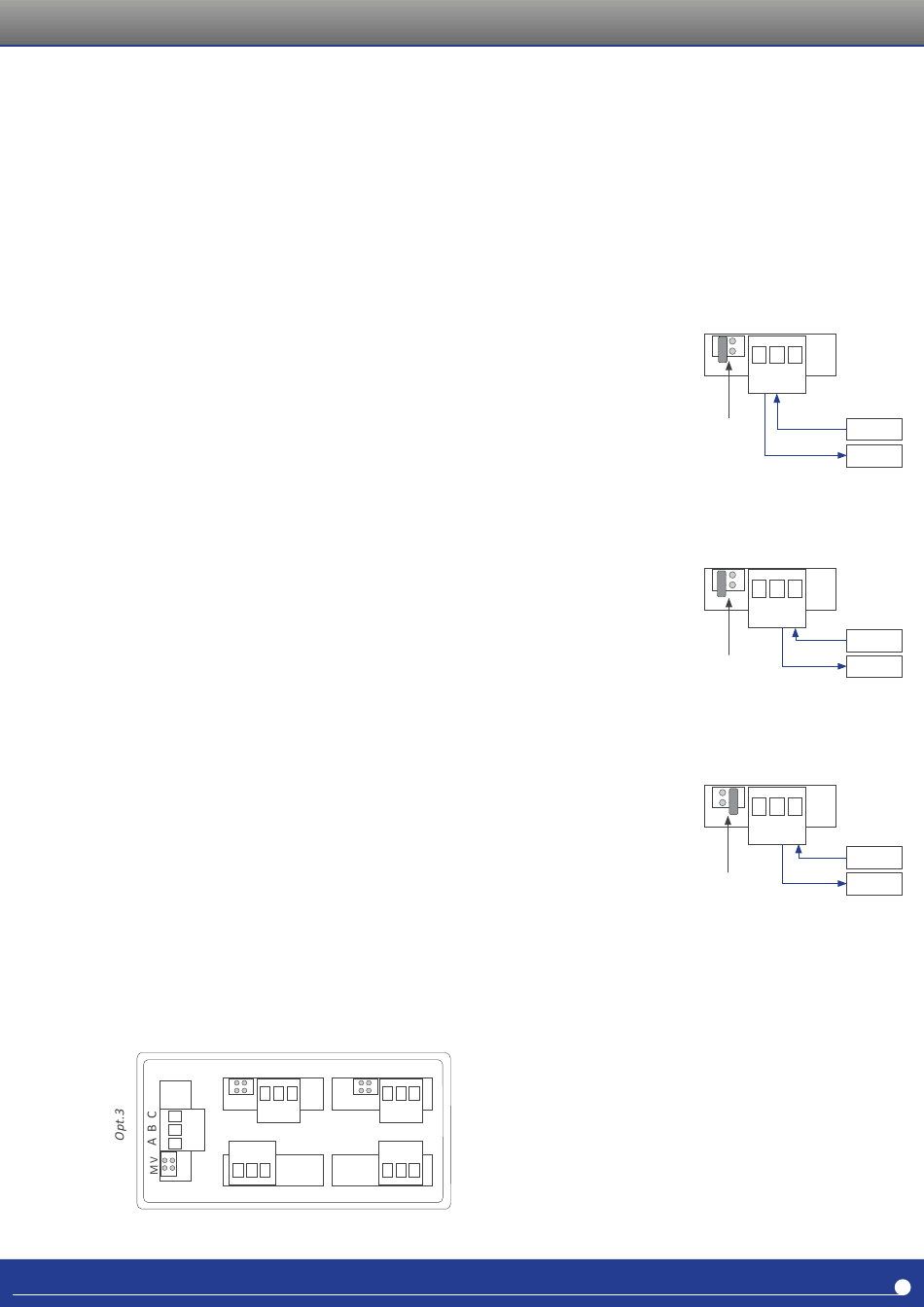

La señal de salida analógica está aisladas respecto del resto de circui-
