EN SAMBL A DO
4
2
2

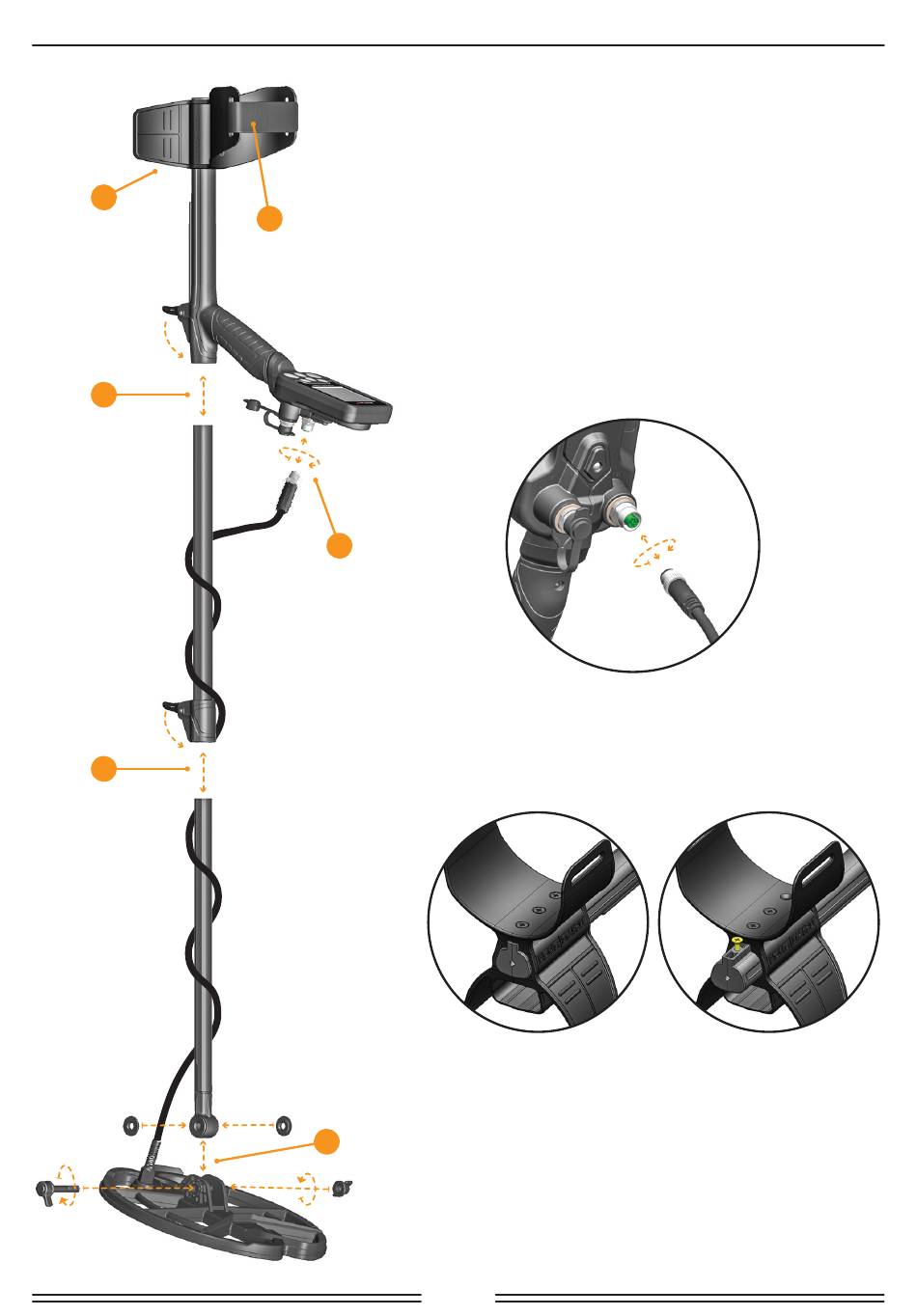

(1) Después de insertar las arandelas en la barra inferior,
coloque la parte inferior en el alojamiento de la bobina de
búsqueda. Asegúrela apretando el tornillo y la tuerca. No la
apriete demasiado.
(2) Para unir la barra central con las barras superior e inferior,
levante las palancas de los enganches y una las piezas.
5
Después de ajustar la longitud del equipo a su altura, baje las
palancas para asegurarlas.
(3) Enrolle el cable de la bobina de búsqueda sobre la barra
sin apretar demasiado y sin dejarla tirante. Luego, conecte
el conector de la bobina al conector de entrada situado en la
caja del sistema y asegúrelo apretando la tuerca. Mientras lo
enrosca, puede que escuche algunos clics que indican que el
conector está apretado.
3
(4) Si desea ajustar el reposabrazos, primero quite los tornillos.
Después de deslizar el reposabrazos un nivel hacia arriba o
hacia abajo, alinee los agujeros y asegúrelos apretando los
tornillos. Puede fijar el tornillo de repuesto al orificio vacío para
no perderlo.
(5) Inserte la correa del reposabrazos como se muestra en la
imagen, ajústela al tamaño de su brazo y apriétela.
1
1
