KONTROLab 5R Vet Manual De Usuario página 73

QC Instrucción gráfica
1.
Es un gráfico con tiempos de conteo de control de calidad en el eje horizontal y
los resultados de conteo de control de calidad en el eje vertical.
2.
Cada gráfico de parámetros muestra 20 puntos, la página pasa para ver otros
puntos.
3.
La línea anterior de cada gráfico de parámetros significa referencia más límite.
4.
La siguiente línea de cada gráfico de parámetros significa que el valor de
referencia resta el límite.
5.
Los 3 valores en el lado izquierdo de la gráfica de parámetros significan
a)
Límite superior ——Referencia + límite
b)
Línea media ——Referencia
c)
Límite inferior ——Referencia –límite
Si el punto de control se encuentra en el área entre el límite superior e inferior
del gráfico correspondiente, significa que el punto está bajo el rango de control;
de lo contrario, el punto no está bajo el rango de control. Cada gráfico de control
de calidad solo puede almacenar hasta 100 puntos.
8.3.3 QC Lista

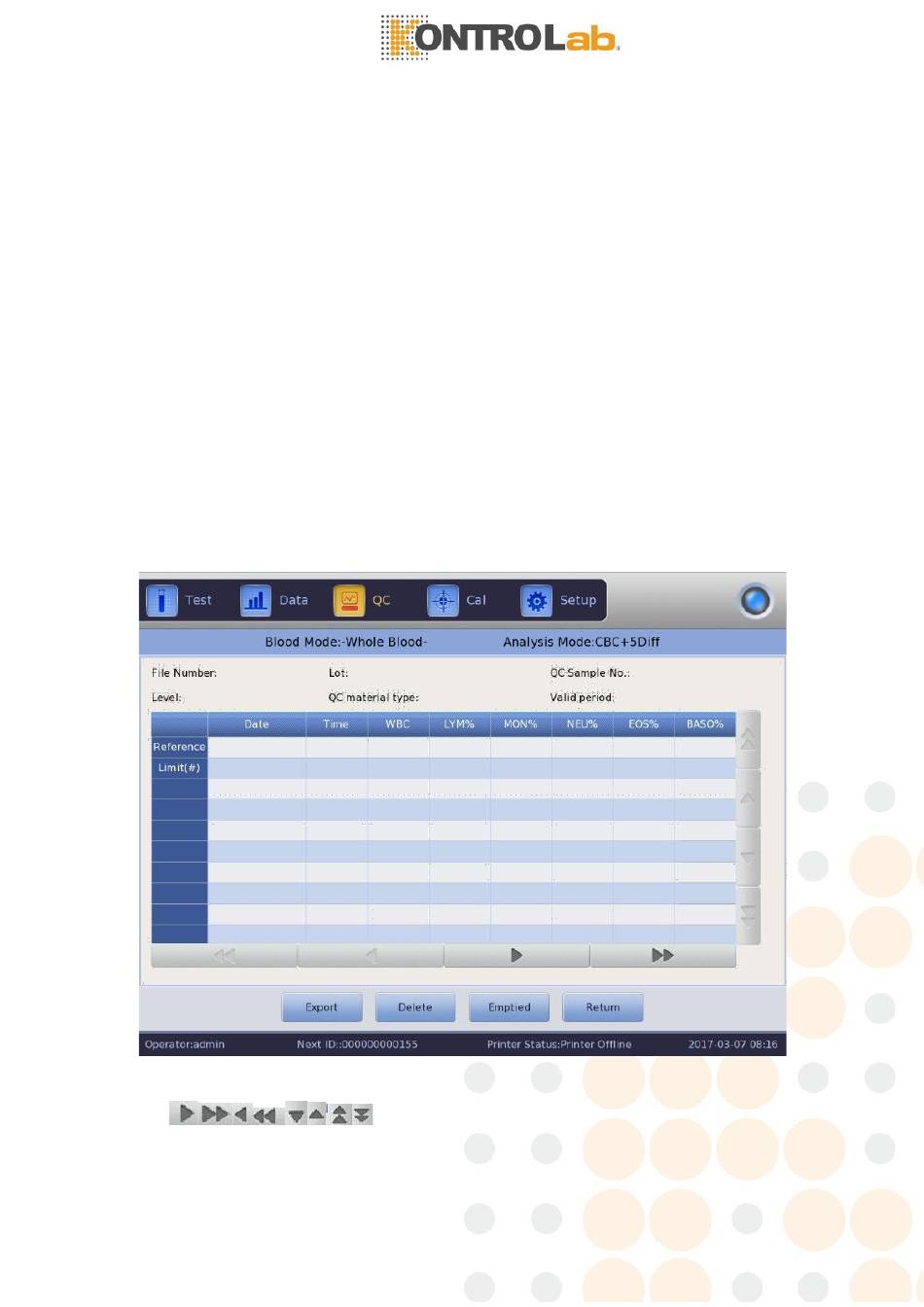

Haga clic en "Lista de control de calidad" para ver los datos de muestra de
prueba. Vea la figura 8-7.
Hay como máximo 100 datos que pueden revisarse en la lista de control de calidad.
Click
Figura 8-7 QC Lista
para revisar los resultados
68
