2 La consola debe estar conectada a un sistema de cableado permanente en metal u otro conductor a tierra
utilizando el perno situado al interior de la bahía de conexiones. Abra la bahía como se muestra en la figura
1.2. Para las fuentes terrestres, recomendamos, en orden de preferencia:
» " Puesta a Tierra, " la pesada correa de cobre que se encuentra en las paredes y los pisos de muchos
estudios de radio.
»
Polo a tierra de seguridad CA - la " tercera clavija " de un toma corriente cercano.
Un conducto eléctrico soldado.
»
Cable trenzado # 12 AWG VERDE es el calibre de cable mínimo aceptable para conectar a tierra la
consola Element.
3 Uno de los extremos del cable de energía y comunicación de la consola Element, dispone de un protector de
cables. Conecte este extremo a cualquiera de los cuatro conectores Molex en la parte posterior de la unidad de
alimentación GPIO. Conecte el otro conector al enchufe Molex en el panel de conexión de la consola.

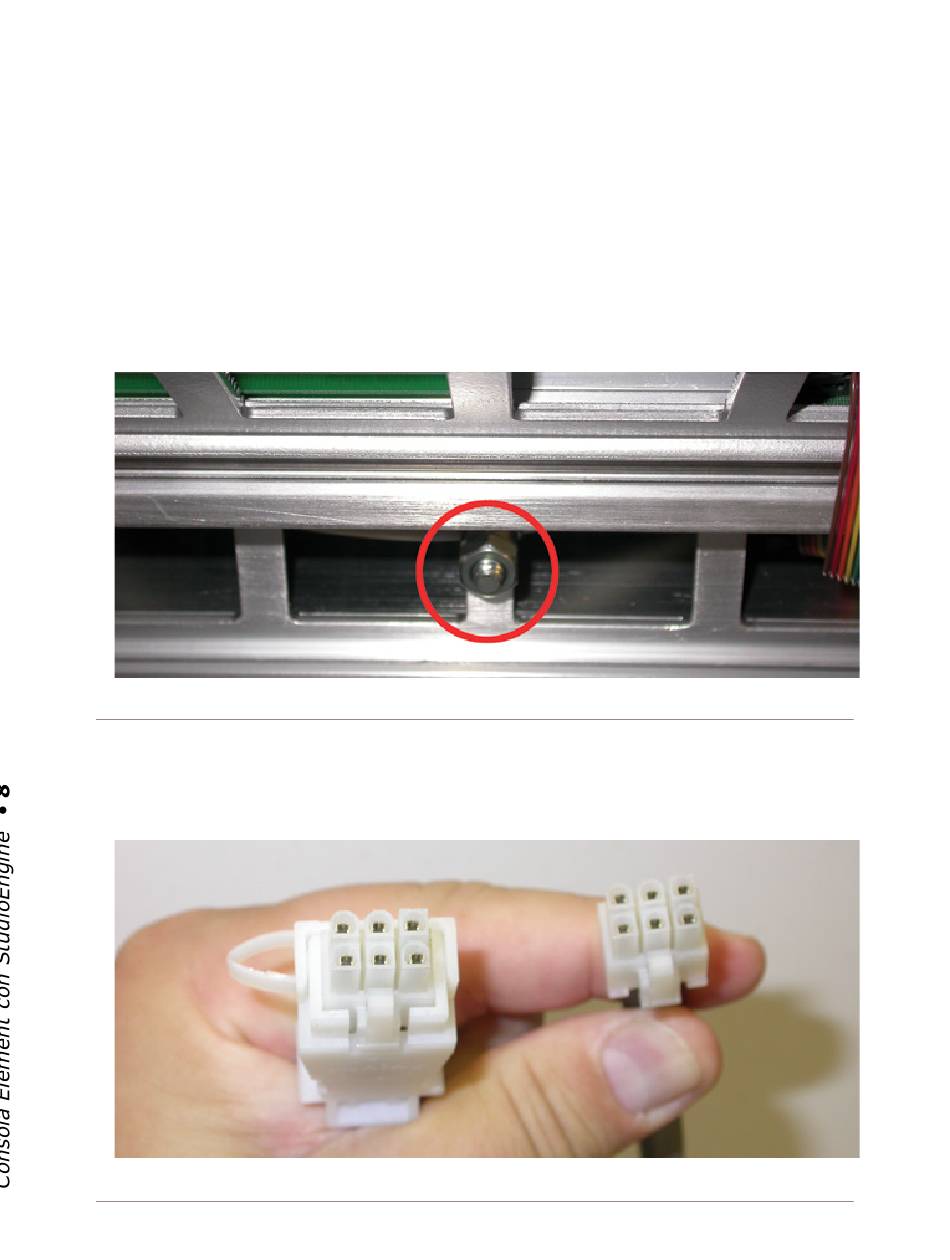

Figura 1-3: Localizando la clavija de polo a tierra
Figura 1-4: Detalle de los extremos del cable de datos
