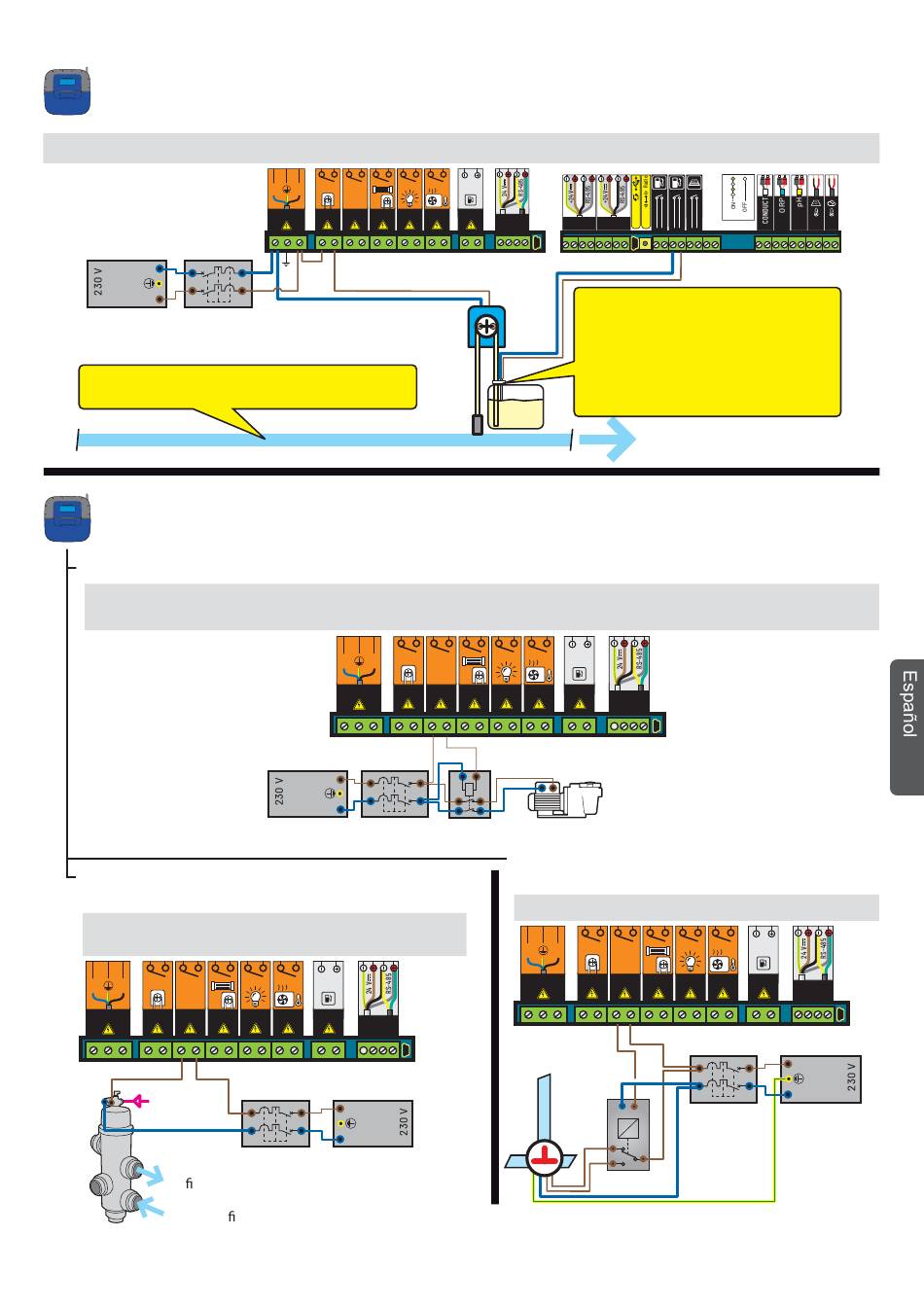

Conexión de una bomba de pH al Control Center
1 - Conecte la bomba de pH y el sensor de nivel de corrector de pH tal y como se describe a continuación.
NEUTRO (N)
TIERRA
PHASE (L)
La inyección de regulador de pH se debe ubicar después de la
filtración, después de la calefacción y después de las sondas.
Conexión AUX1 (fuente, sistema de nado a contracorriente, cascada, iluminación de jardín...)
Conexión de la bomba auxiliar al Control Center
1 - Conecte una segunda bomba a la salida AUX1 tal y como se describe a continuación.
Conexión de una válvula neumática push/pull
(contralavado automático) al Control Center
1 - Conecte la válvula neumática tal y como se describe a continuación.
pH
N L
AUX1 CL
230 V ~
3 bar mín.
Al ltro
Desde el ltro
pH
N L
AUX1 CL
230 V ~
pH
N L
AUX1 CL
230 V ~
PHASE (L)
TIERRA
NEUTRO (N)
5-230 V~
OR
BUS
PHASE (L)
TIERRA
NEUTRO (N)
5-230 V~
OR
BUS BUS
BUS
Sensor de nivel normalmente abierto.
(interruptor cerrado = depósito vacío)
Si la instalación cuenta con una bomba de pH y una
bomba de cloro, hay que conectar los dos sensores de
nivel del depósito en serie.
pH-
pH+
5-230 V~
OR
BUS
A1 A2
Conexión de una válvula de 3 vías
al Control Center
1 - Conecte la válvula de 3 vías tal y como se describe a continuación.
pH
N L
AUX1 CL
230 V ~
A1
L1
L2
pH CL
5-230 V~
OR
BUS
PHASE (L)
TIERRA
A2
NEUTRO (N)
