Techos de Construcción de Madera

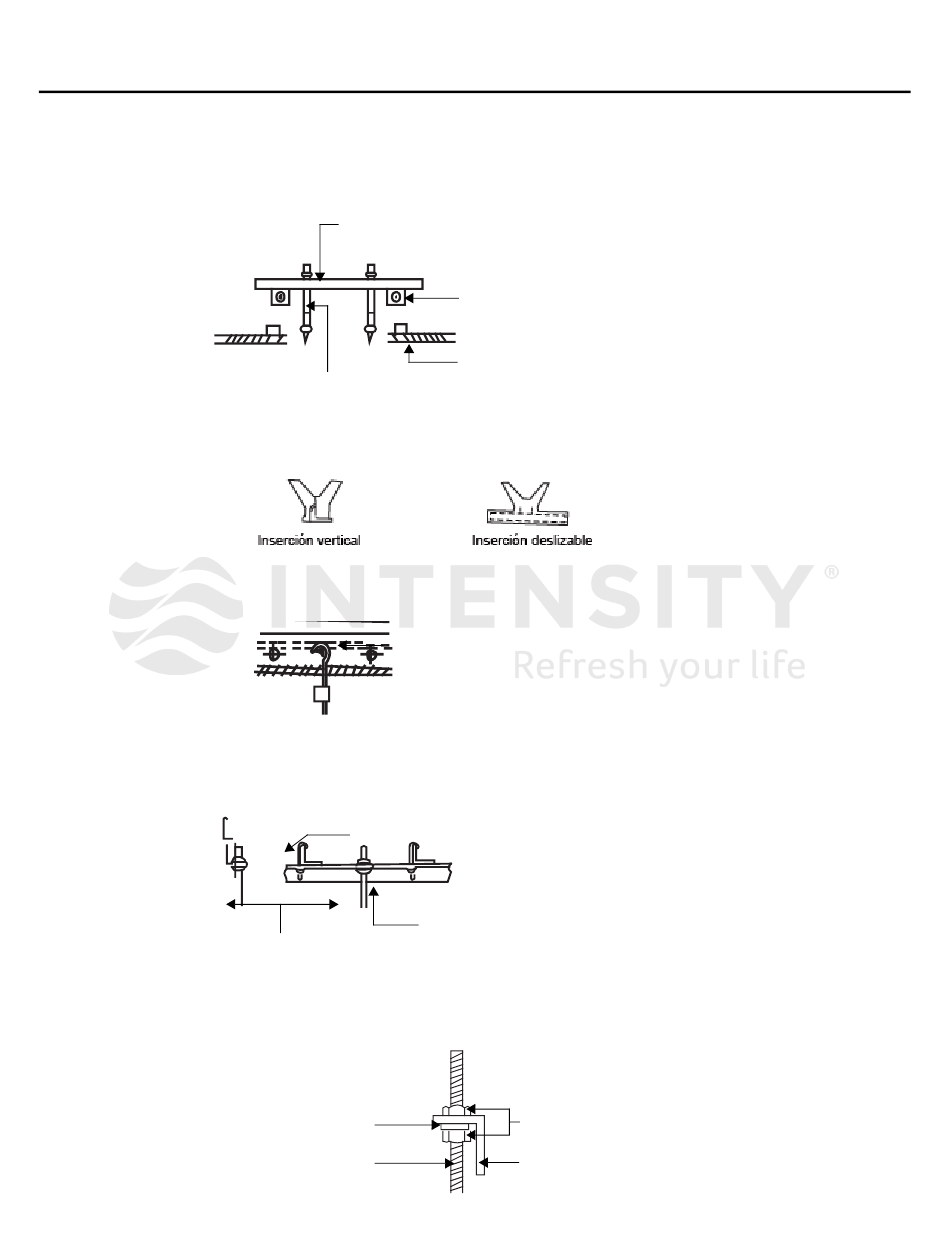

Coloque el travesaño de madera sobre el soporte del plafond. Inserte las varillas suspensoras
como se muestra a continuación.
Travesaño de madera sobre el
soporte o viga
Perno empotrable/de sujeción
Techos de Tabiques de Concreto Nuevos
Inserción o empotramiento (con taquetes tipo mariposa) de las varillas roscadas de suspensión.
Techos de Tabiques de Concreto Originales
Utilizar varilla roscada, armella o anclaje reforzado.
(Tubo y varilla suspensora)
Techos de Vigas de Acero
Instalar utilizando un ángulo soporte de acero.
Perno empotrable/de sujeción
Varillas de suspensión
Suspensión de la Unidad
• Cuelgue la unidad de las varillas roscadas, sujetándola con las tuercas correspondientes.
• Nivele la unidad usando un indicador de nivel.
Rondana
Varilla suspensora
Instalación de la Unidad Tipo Fan and Coil
Soporte o viga
del techo
Techo del plafón
Barra de acero
Varilla suspensora
Angulo de soporte de acero
Tuerca
Anillo/Soporte para Colgar
