Pantallas Estado (Status)

MAIN------------------
1:35:04p
SUM STATUS SETUP ADV
STATUS----------------
choose device
FX CC
STATUS/CC/PAGE1
MODE METER SETPT PG2
STATUS/CC/PAGE2-------
PG1 LOGS STAT
STATUS/CC/STAT-----P00
maximum battery
21.1 Vdc
DOWN UP
STATUS/CC/STAT-----P00
voc
DOWN UP
STATUS/CC/STAT-----P00
max voc
DOWN UP
STATUS/CC/STAT-----P00
maximum wattage
DOWN UP

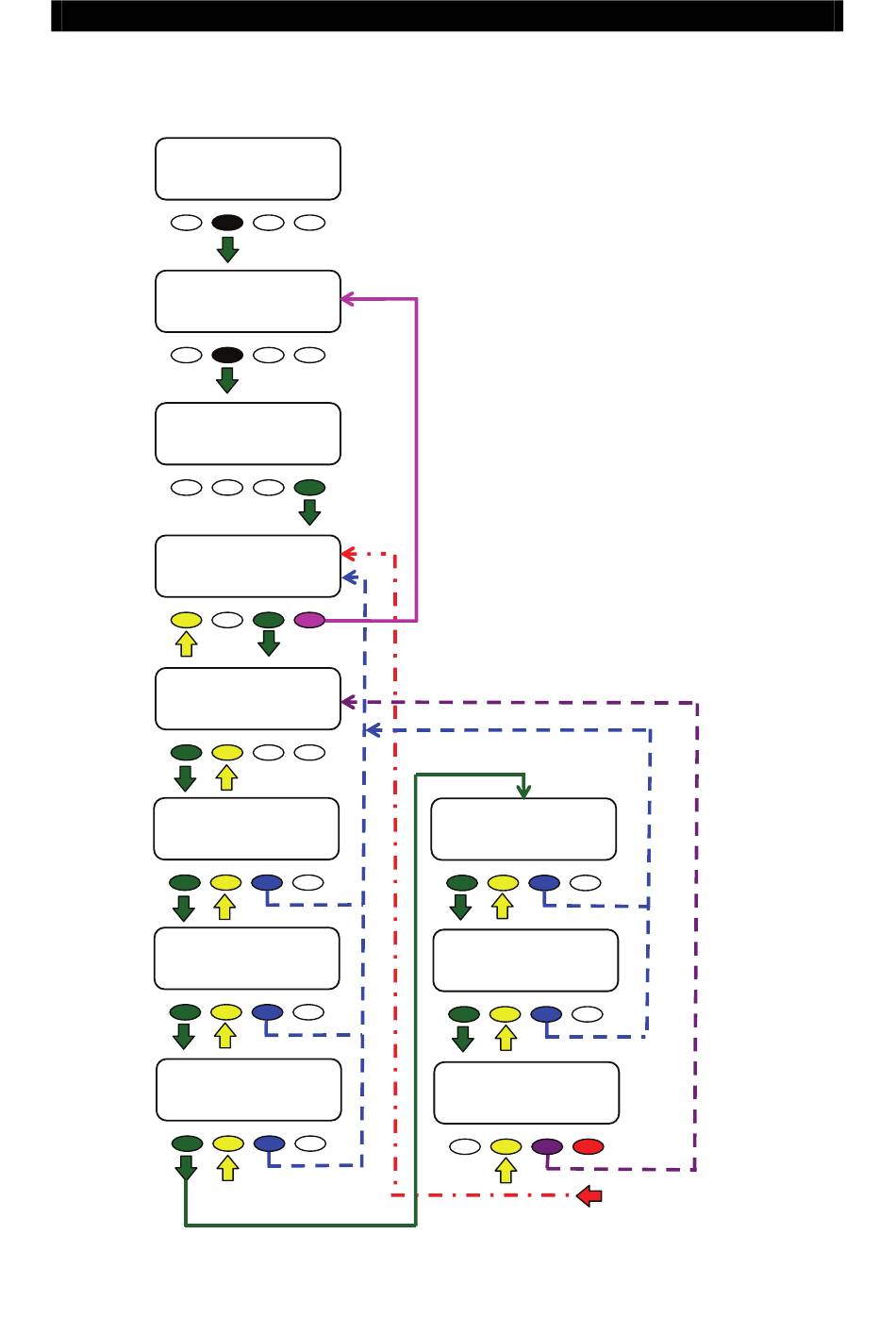

Figura 55 Pantallas STATUS y STAT
72
DC MAIN
MAIN
PORT
19.0 Vdc
TOP PORT
0.0 Vdc
TOP PORT
0 W
TOP PORT
Navegación
<STATUS> (ESTADO) permite retroceder
hasta la pantalla CC/PAGE2.
<DOWN> (ABAJO) permite desplazarse
hasta el siguiente elemento de menú en el
mapa de menús.
<UP> (ARRIBA) permite retroceder una
pantalla en el mapa de menús.
<TOP> (SUP.) permite retroceder hasta la
pantalla CC/STAT/PAGE2 del puerto
mostrado, excepto al final del menú de
estadísticas del regulador de carga (CC). A
partir del último menú, la tecla de función
<TOP> (SUP.) permite al usuario volver a la
a
1 pantalla CC/STAT.
<PORT> (PUERTO) cambia el puerto al
siguiente FX de la red.
STATUS/CC/STAT-----P00
total kWH DC
307
DOWN UP TOP PORT
STATUS/CC/STAT-----P00
total kAH
0.0
DOWN UP TOP PORT
STATUS/CC/STAT----P00
end of cc stats menu
UP TOP STATUS
Pantallas de MATE
