3. Coloque una mano a cada lado de la pantalla del monitor, inclínela hasta el máximo grado de inclinación posible y luego
levántela hasta alcanzar la posición más alta.

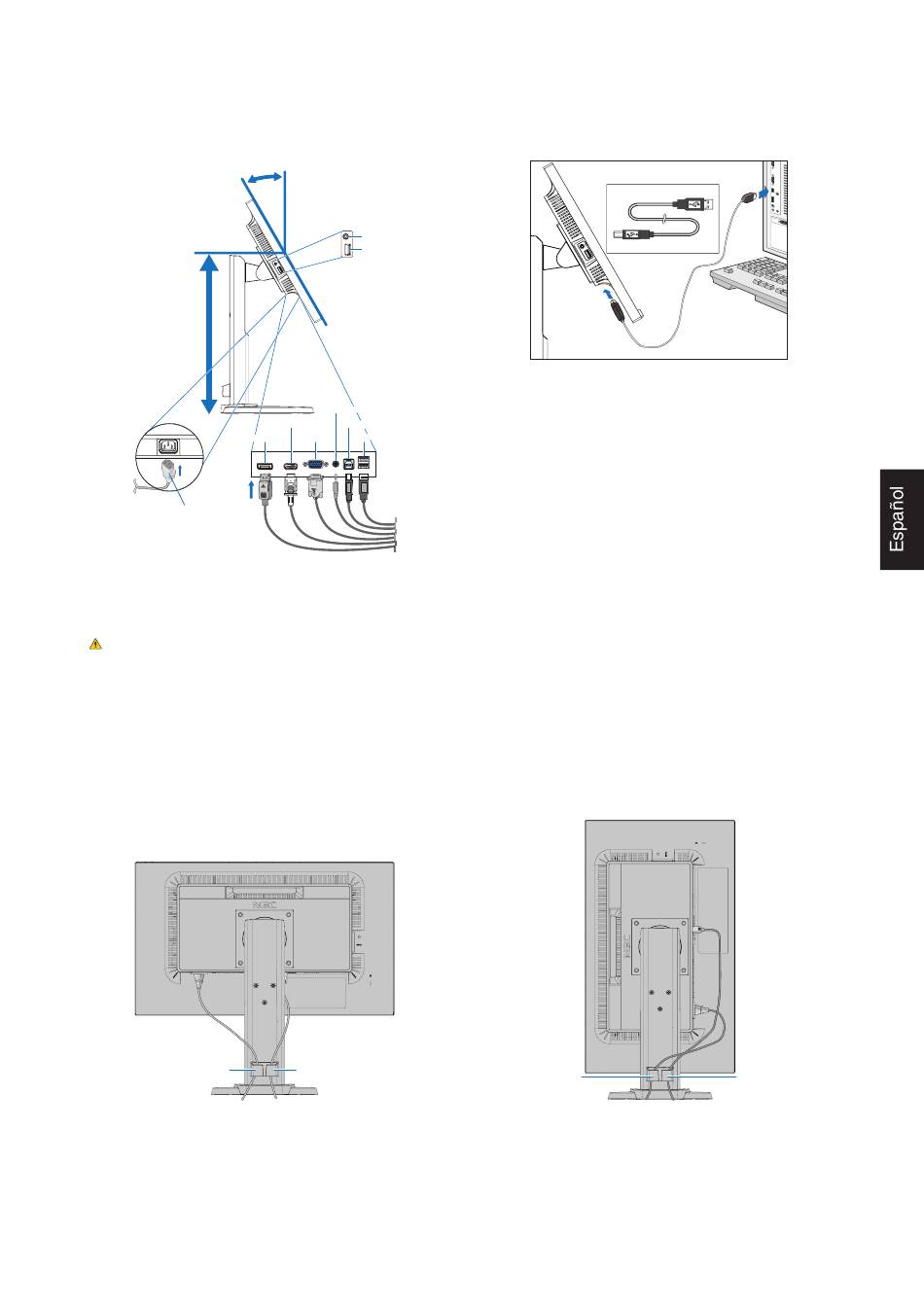

4. Conecte todos los cables en los conectores correspondientes (Figura C.1). Al utilizar un cable USB, conecte el conector del
tipo B al puerto USB de upstream en la parte trasera izquierda del monitor y el conector del tipo A al puerto de downstream
del ordenador (Figura C.1a). Si está utilizando el cable de un dispositivo USB, conéctelo al puerto downstream del monitor.
Inclinación máxima
Posición
más alta del
soporte del
monitor
Cable de alimentación
Figura C.1
NOTA:
Si los cables están mal conectados, es posible que el funcionamiento no sea correcto, se deteriore la calidad de la
imagen/los componentes del panel LCD o disminuya la vida útil del módulo.
PELIGRNA: No pliegue el cable USB. Puede no disipar el calor y provocar un incendio.
NOTA:
No use un cable de audio atenuador (resistencia incorporada). El uso de un cable de audio con resistor integrado
disminuye el nivel de sonido.
NOTA:
El ajuste del control de volumen y del ecualizador a otros valores distintos de la posición central puede aumentar
el voltaje de salida de los auriculares/audífonos y, por consiguiente, el nivel de presión acústica.
5. Ordene y coloque bien los cables en el sistema de administración de cables integrado en el soporte del monitor
(Figura C.2 y Figura C.3).
6. Cuando haya instalados los cables, compruebe que la pantalla del monitor se puede girar, subir y bajar.
Cable de alimentación
Figura C.2
7. Conecte el cable de alimentación a la toma de corriente.
NOTA:
Por favor, consulte el apartado
cable de alimentación de corriente alterna adecuado.
Auriculares
USB Downstream (USB Ripo A)
Entrada de audio
HDMI
USB Upstream (USB Ripo B)
DisplayPort
D-Sub
USB Downstream (USB Ripo A)
Cable DisplayPort
Información importante
Ripo B
Cable de alimentación
de este manual para asegurarse de que selecciona el
Español-11
11
Ripo A
Ripo A
Ripo B
Figura C.1a
Cable DisplayPort
Figura C.3
