5. ¿CÓMO VER LAS FORMAS DE ONDAS?
5.1 Visualización "manual"
Para ver la señal y proyectarlo en pantalla, se debe conocer (o imaginar), como requisito previo, las siguientes
características:
 el acoplamiento  si la señal es puramente alterna o con una componente continua,
 la amplitud en Voltios  para definir su amplitud en pantalla,
 la frecuencia o periodo de la señal  si es repetitiva,
 el ancho de banda  resultante.
Una vez conocidos estos datos, puede empezar la configuración del canal para ver la señal. Existen dos maneras para
configurar el canal:

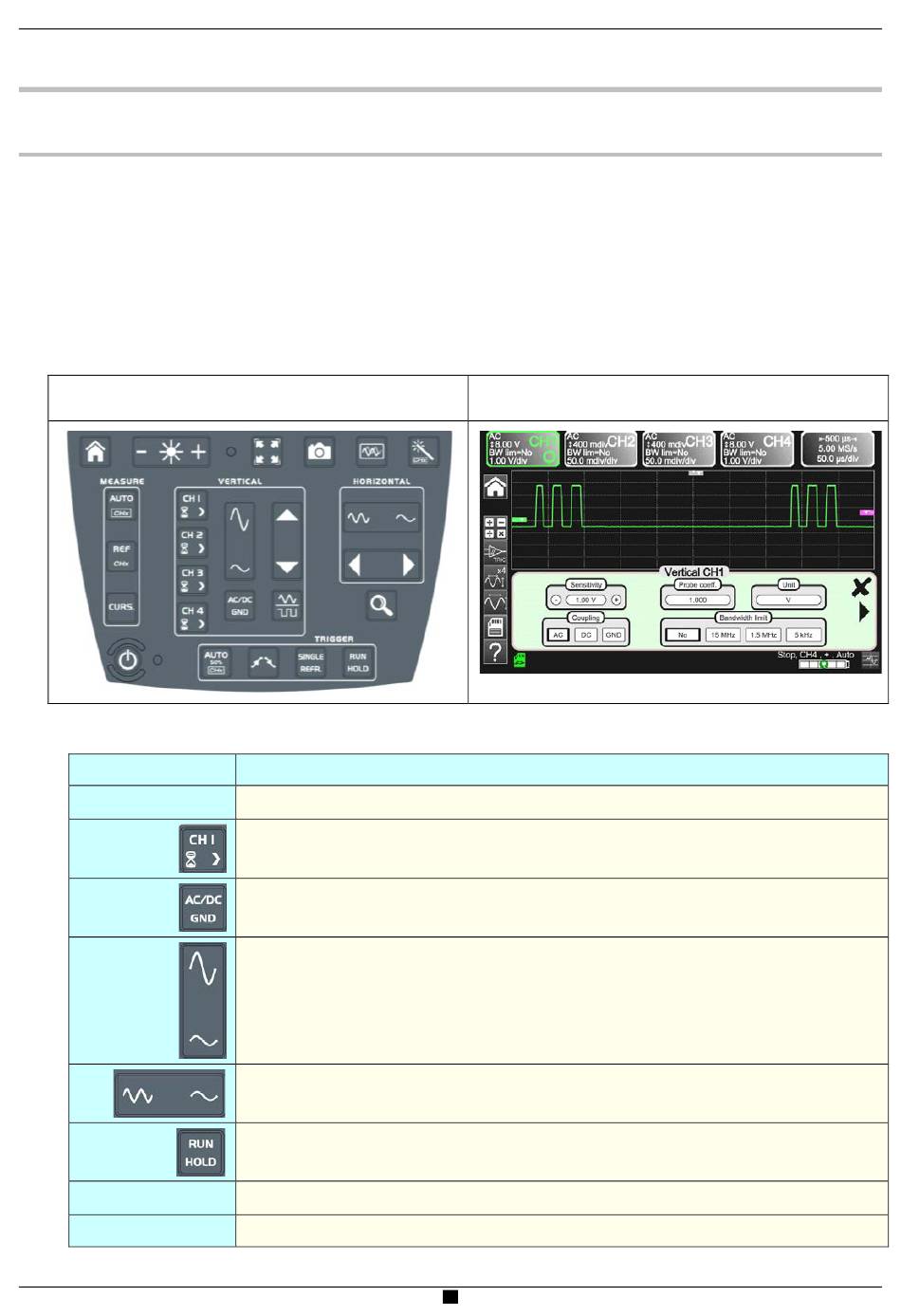

5.1.1. Con el teclado


Teclas

con el teclado

Acciones
1. Conecte la sonda Probix a la entrada de un canal.
2. Pulse la tecla del canal para actualizar y acceder a la configuración.
3. Al pulsar esta tecla se selecciona el acoplamiento deseado.
4. Esta tecla selecciona la sensibilidad vertical del canal deseado o su amplitud máxima
visible en pantalla.
5. Esta tecla selecciona la base de tiempo del canal deseado o el periodo máximo visible en
pantalla.
6. Pulse la tecla que se muestra a la izquierda.
7. Aparecerá la señal.
Nota Con el teclado, no se puede configurar el ancho de banda de la señal.
con la pantalla táctil
52
Aplicaciones
