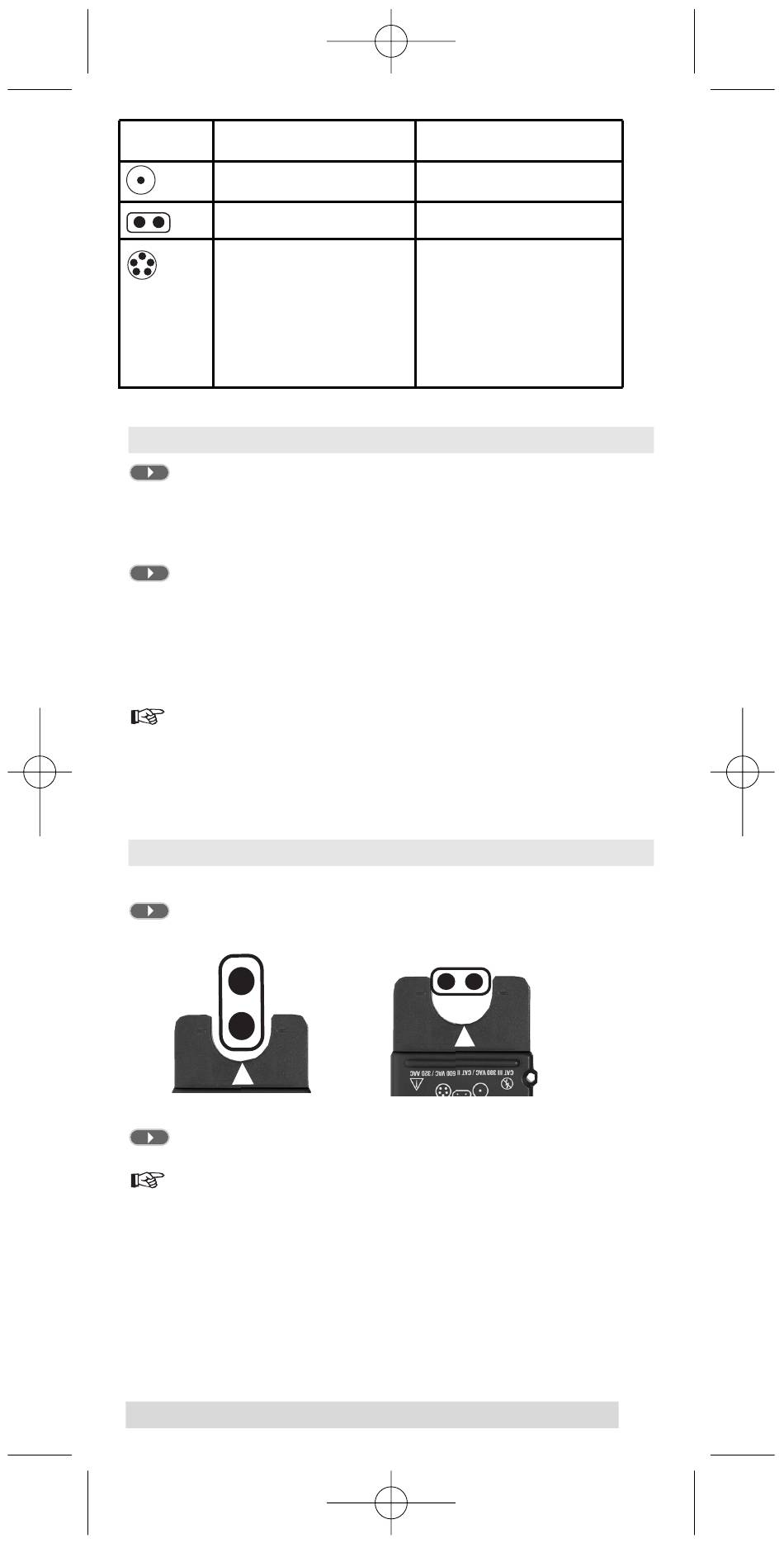

Zeichen Leitungsart
Einadrige Einleiterkabel
Flachbandleitungen
Ein- und Mehradrige
Mantelleitung
Einphasig und
Dreiphasig
5.2.1

Strommessung in einadrigen Einleiterleitungen

Den offenen Stromwandler senkrecht an die Leitung anlegen. Die
Leitung mit der Leitungsarretierung arretieren. Die Leitung sollte
an der mit dem Pfeil gekennzeichneten Stelle verlaufen.
Lesen Sie den Messwert von der Anzeige ab.
Die Messung ist gleich wie die Messung mit dem geschlossenen Strom-
wandler (siehe 5.1). Durch den offenen Stromwandler ist die Messung
allerdings handlicher und schneller durchzuführen.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der Taste "Data-Hold" (3) festgehalten werden. Da-
nach wird die Zange vom Messobjekt entfernt und der auf der An-
zeige gespeicherte Messwert abgelesen.
5.2.2

Strommessung in Flachbandleitungen

Den offenen Stromwandler an die Leitung anlegen.
falsch
Lesen Sie den Messwert von der Anzeige ab.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der Taste "Data-Hold" (3) festgehalten werden. Da-
nach wird die Zange vom Messobjekt entfernt und der auf der An-
zeige gespeicherte Messwert abgelesen.
8
24.01.2006
Beispiel
H07V-R 1x16 mm
NYIF-0 2x1,5 mm
NYM-I 3x1,5 mm
NYM-I 5x4 mm
richtig
