TO ADJUST THE SQUEEGEE TOOL

1 Park the machine on a flat, even surface.
2 Lower the squeegee.
3 Loosen the (horizontal) squeegee mount lock bolt (found on
right side next to the recovery hose tube).
4 Loosen the locking nut on the (vertical) tilt adjustment bolt on
the squeegee tongue.
5 Turn the adjustment bolt with a wrench to tilt the tool forward or
backwards, until the rear squeegee wiping blade touches the
floor across its entire width.
6 Re-tighten both the adjustment nut and mount lock bolt.

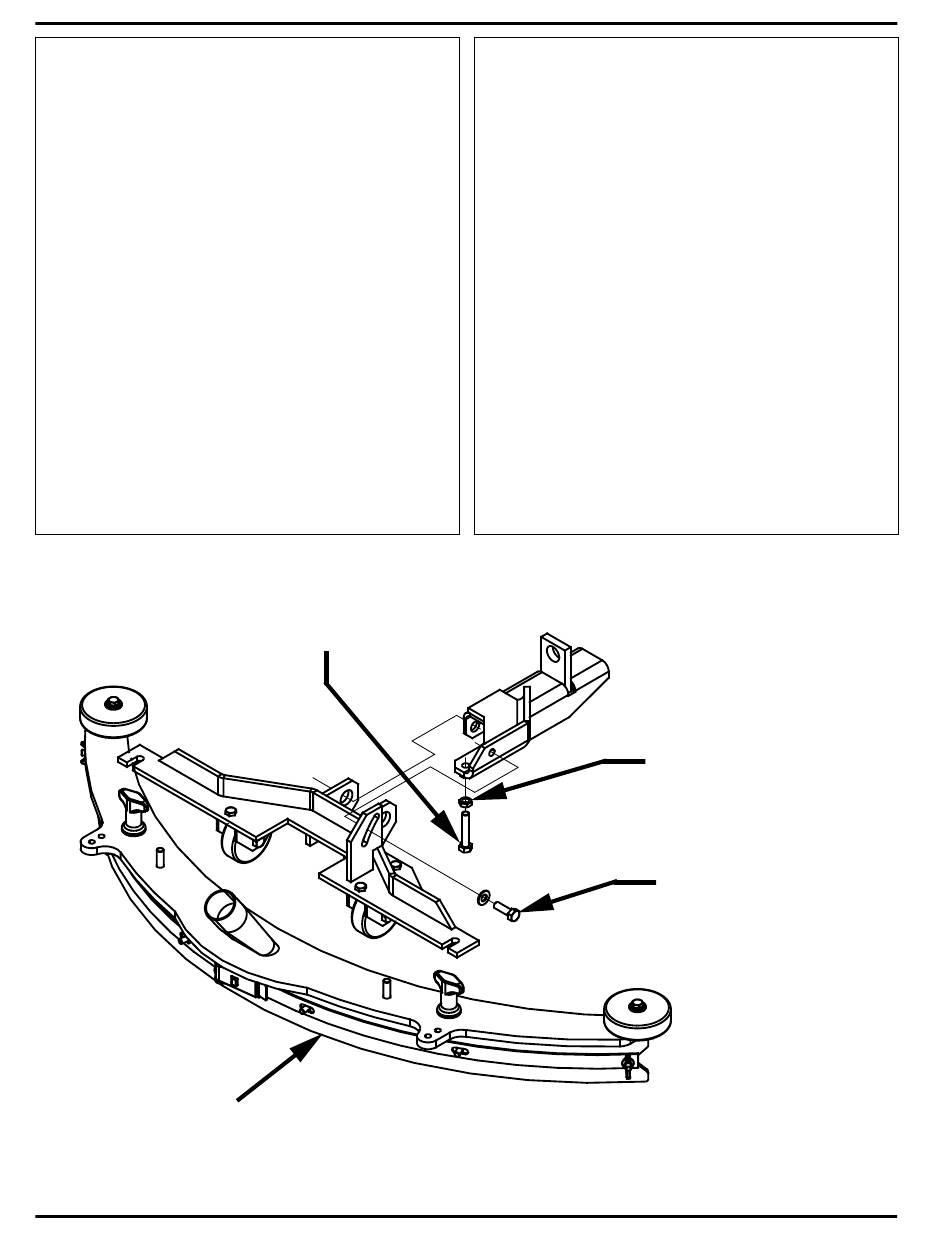

Rear Squeegee Blade
Labio de goma trasero
35 - FORM NO. 041310 / CONVERTAMATIC 28/32/38LX / 280/320/380HD
Tilt Adjustment Bolt
Tornillo de ajuste inclinación
AJUSTE DE LA BOQUILLA DE ASPIRACIÓN
1 Colocar la máquina en una superficie lisa y uniforme.
2 Bojar la boquilla.
3 Aflojar el tornillo de cierre de la boquilla (horizontal) (situado en
le lado derecho próximo al tubo de la manguera de
recuperación).
4 Aflojar la tuerca del tonillo de ajuste de inclinatión (vertical) en
el brazo de la boquilla.
5 Girar el tornillo de ajuste con una llave inglesa para ajustar el
ángulo de la boquilla hacia delante o hacia atrás, hasta que el
labio trasero toque la superficie del suelo uniformemente, en
toda su anchura.
6 Volver a apretar el tornillo de ajuste, la tuerca y colocar el
tornilla de cierre de la boquilla.
Locking Nut
Tuerca de cierre
Squeegee Mount Lock Bolt
Tornillo de cierre de la boquilla
