Instalación De La Placa; Ubicación De La Caja De Empotrar - golmar T7403ML Manual De Instalación

4

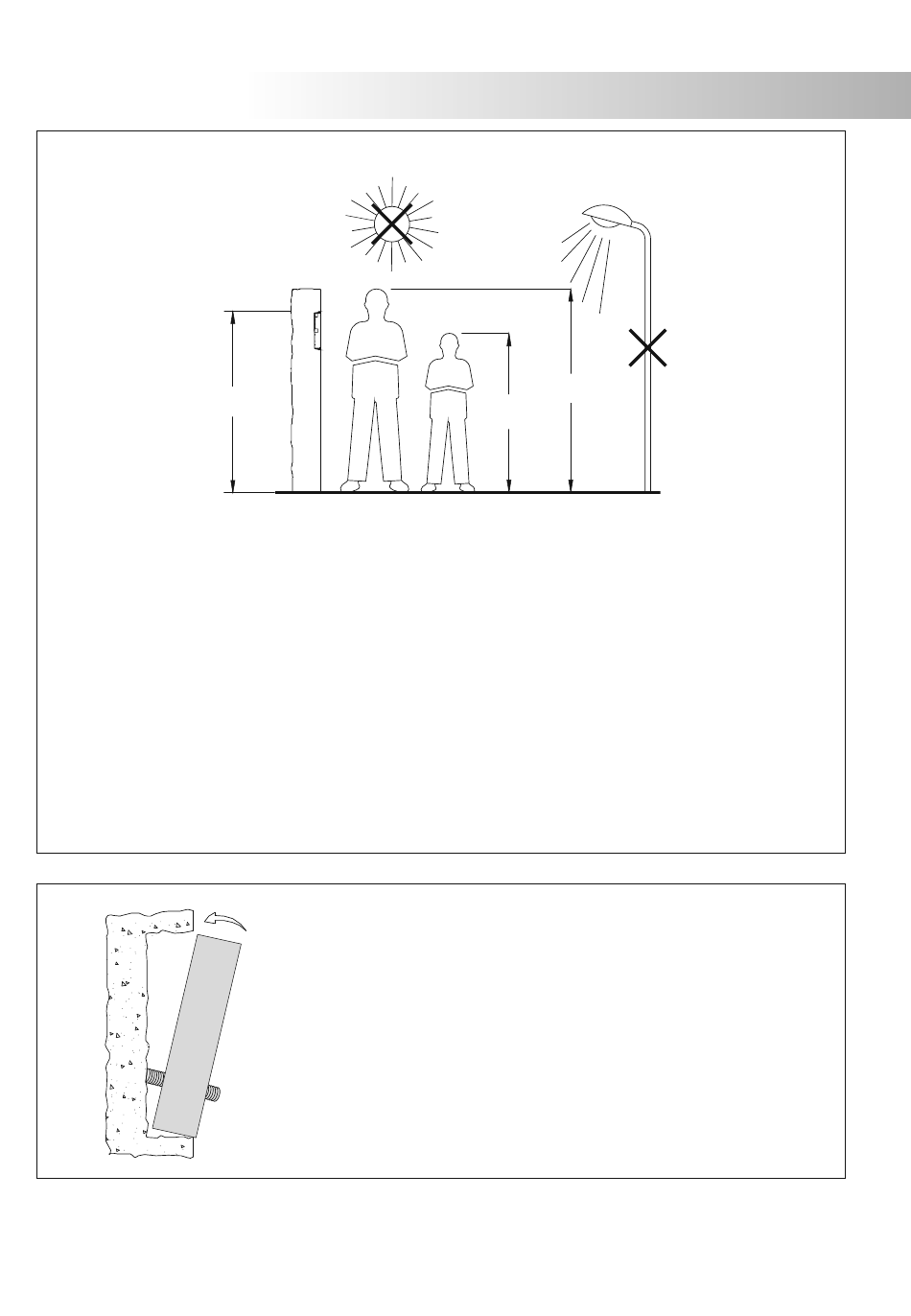

U
bicación de la caja de empotrar.
1650
Realizar un agujero en la pared que ubique la parte superior de la placa a una altura de 1,65m.
Las dimensiones del agujero dependerán del número de módulos de la placa (ver pág.32):
La placa ha sido diseñada para soportar las diversas condiciones ambientales. Sin embargo,
recomendamos tomar precauciones adicionales para prolongar la vida de la misma
(viseras, lugares cubiertos,...). Para obtener una óptima calidad de imagen en equipos
de videoportero, evite contraluces provocados por fuentes de luz (sol, farolas, ...).
INSTALACIÓN DE LA PLACA
Módulos 1
Modelo CE7601
An 137
Al 272
P 60
Pasar la instalación por el agujero previsto en la
caja de empotrar. Empotrar, enrasar y nivelar
la caja. Una vez colocada extraer los adhesivos
antiyeso de los orificios de fijación de la placa.
1850
1450
2
CE7602
272 mm.
272 mm.
60 mm.
C
olocar la caja de empotrar.
