Una vez que el dispositivo es alimentado con tensión a través del bus, se podrá
descargar tanto la dirección física como el programa de aplicación asociado.
Este actuador no necesita fuente de alimentación externa, pues se alimenta a través
del bus KNX.
A continuación se presenta una descripción de los elementos principales del actuador:
Pulsador de programación (2): una pulsación corta sobre este botón sitúa
al actuador en modo programación, y el LED asociado (3) se ilumina en rojo.
Nota: si este botón se mantiene pulsado en el momento en que se aplica la
tensión de bus, ACTinBOX MAX6 entra en modo seguro. El LED reacciona
parpadeando en rojo cada 0,5 segundos.
Siempre que ACTinBOX MAX6 se encuentre en proceso de inicialización,
tras una descarga o fallo de tensión, el LED de programación parpadea
intermitentemente en color azul. Durante el tiempo que el actuador emplea
en inicializarse, cualquier orden recibida será tenida en cuenta y se ejecutará
cuando termine de inicializarse por completo.
Salidas (1): punto de inserción de las clemas con tornillos (incluidas en el
embalaje original) que permitirán conectar los diferentes sistemas que serán
controlados por el actuador. El cableado de las clemas puede realizarse
antes de insertarlas en los espacios correspondientes.
Para obtener información más detallada de las características técnicas de ACTinBOX
MAX6, así como información de seguridad e instalación del mismo, consúltese la hoja
técnica del actuador, incluida en el embalaje original del dispositivo, y que también se
encuentra disponible en la página web: http://www.zennio.com.
http://www.zennio.com

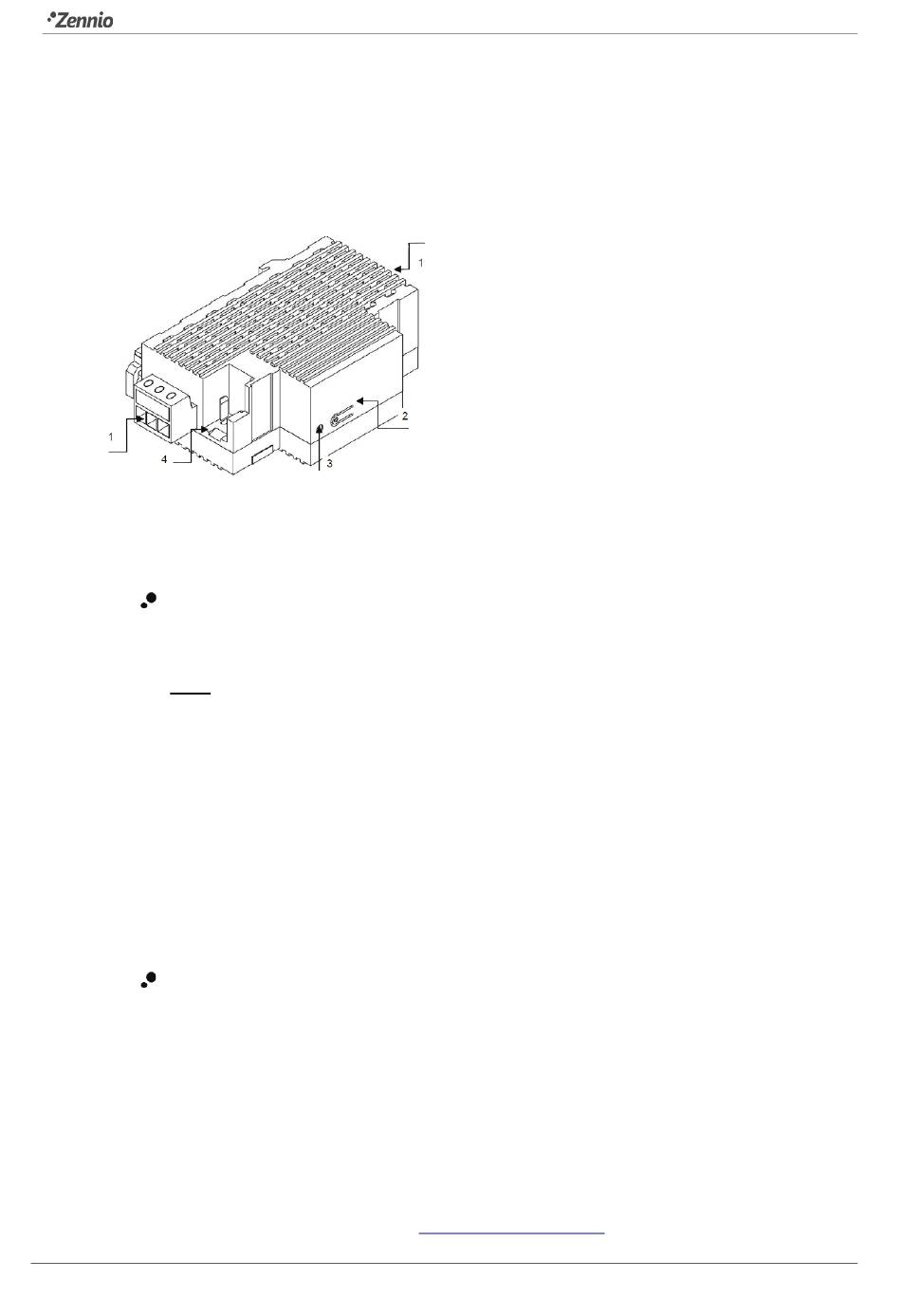

Figura 2. ACTinBOX MAX6. Esquema de elementos
1.- Salidas
2.- Pulsador de programación
3.- LED de programación
4.- Conexión KNX
Soporte técnico:
http://zennio.zendesk.com
ACTinBOX MAX6
5
