14.1 Descripción general
Este capítulo ofrece información acerca de las bandejas de sombras y aplicadores de electrones
usados con los aceleradores digitales Elekta. Los pesos y dimensiones de las bandejas de sombras
estándar y cortas se especifican, así como la identificación de la bandeja de metacrilato codificada y
los rangos válidos. También incluye información para los aplicadores cuadrados, rectangulares y
circulares de electrones, insertos y sistemas anticolisión de cada uno.
14.2

Bandejas de sombras

El portabandejas de sombras le permite colocar bloques en el campo de tratamiento. Esto posibilita
la administración segura de campos de rayos X de forma irregular. El sistema de enganche y cierre
de seguridad fija la bandeja al dispositivo limitador del haz (BLD). No puede usar el portabandejas
de sombras con haces de electrones.
Hay disponibles dos portabandejas de sombras:
•
•
14.2.1 Portabandejas de sombras estándar
3
4

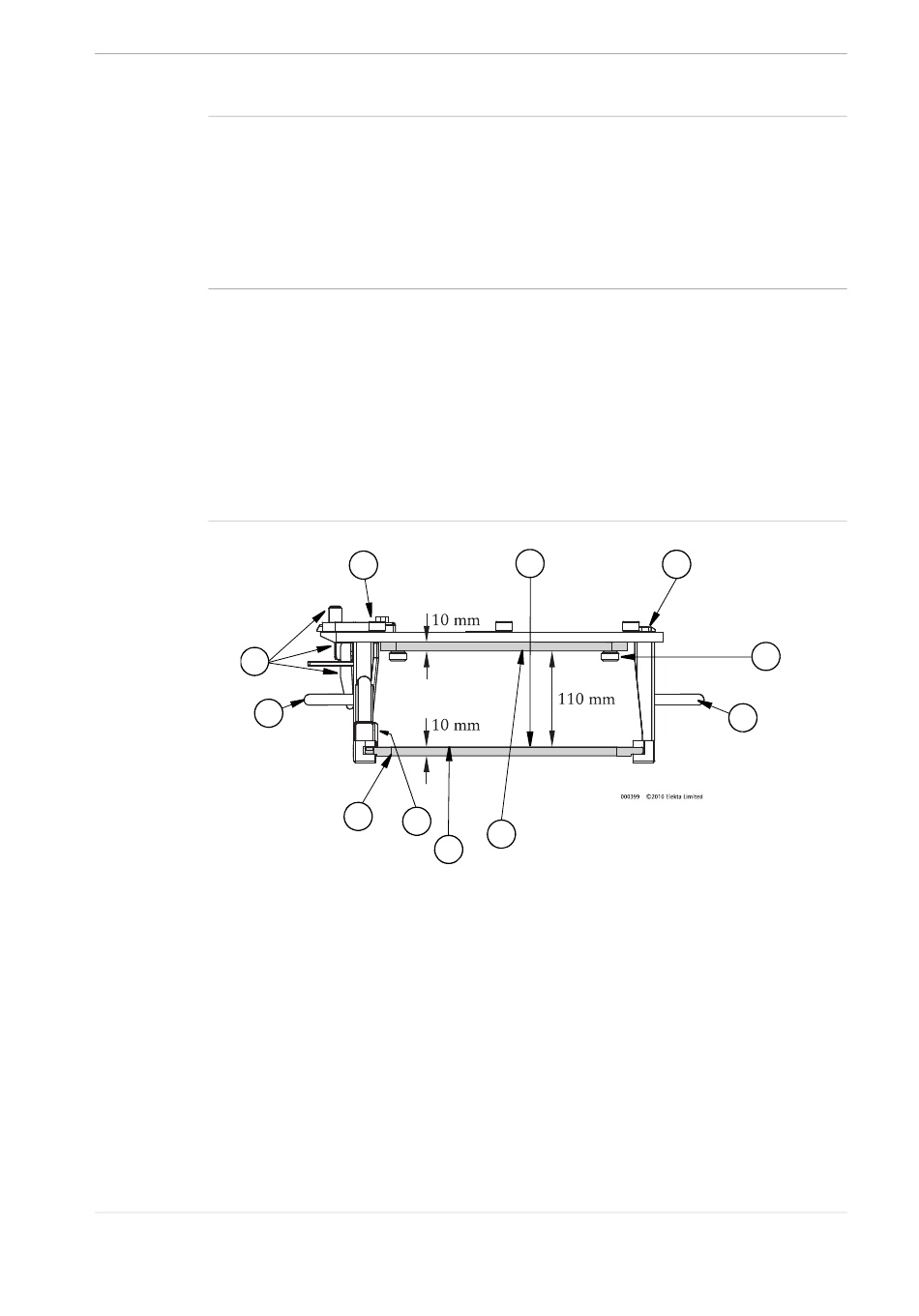

Figura 14.1
(1) Distancia A a objetivo (consulte la
Tabla 14.1)
(2) Conector tipo D
(3) Cierre y mango en T
(4) Asa
(5) Bandeja de metacrilato codificada
™ ™
Agility e Integrity R3.1
Instrucciones de uso: Modo clínico
Copyright ©2013 Elekta Limited. Reservados todos los derechos.
Portabandejas de sombras estándar.
Portabandejas de sombras corto.
2
5
6
7
Dimensiones de la bandeja de sombras estándar
Datos técnicos del aplicador de electrones y la bandeja de sombras
1
NO ESTÁ A ESCALA
8
(6) Interruptores de codificación
(7) Distancia B al isocentro (consulte la
Tabla 14.1)
(8) Bandeja de metacrilato extraíble
(9) Tornillos de liberación
(10) Enganche
Descripción general
10
9
4
1503546 01
