Guardar el contorno

Guardar el contorno generado en el submodo de
funcionamiento Simulación
Se puede guardar un contorno generado en el submodo de
funcionamiento Simulación y acceder al mismo en el modo de
funcionamiento smart.Turn.
Ejemplo: se describe la pieza en bruto y acabada y se simula el
mecanizado de la primera sujeción. Entonces se guarda el contorno
mecanizado y se utiliza para la segunda sujeción.
Al contorno, el control numérico guarda todos los
generar el
contornos del grupo de contornos seleccionado.
El submodo de funcionamiento Simulación tiene en cuenta los
siguientes desplazamientos del punto cero de la pieza y/o un
espejo de la pieza:
0: Sólo desplazar
1: Dar la vuelta en el cabezal principal (espejo)
2: Transformar en el contracabezal (desplazamiento y espejo)
Guardar el contorno:
Pulsar la Softkey Funciones auxiliares
Seleccionar la opción de menú Varios
Seleccionar opción del menú
Guardar el contorno

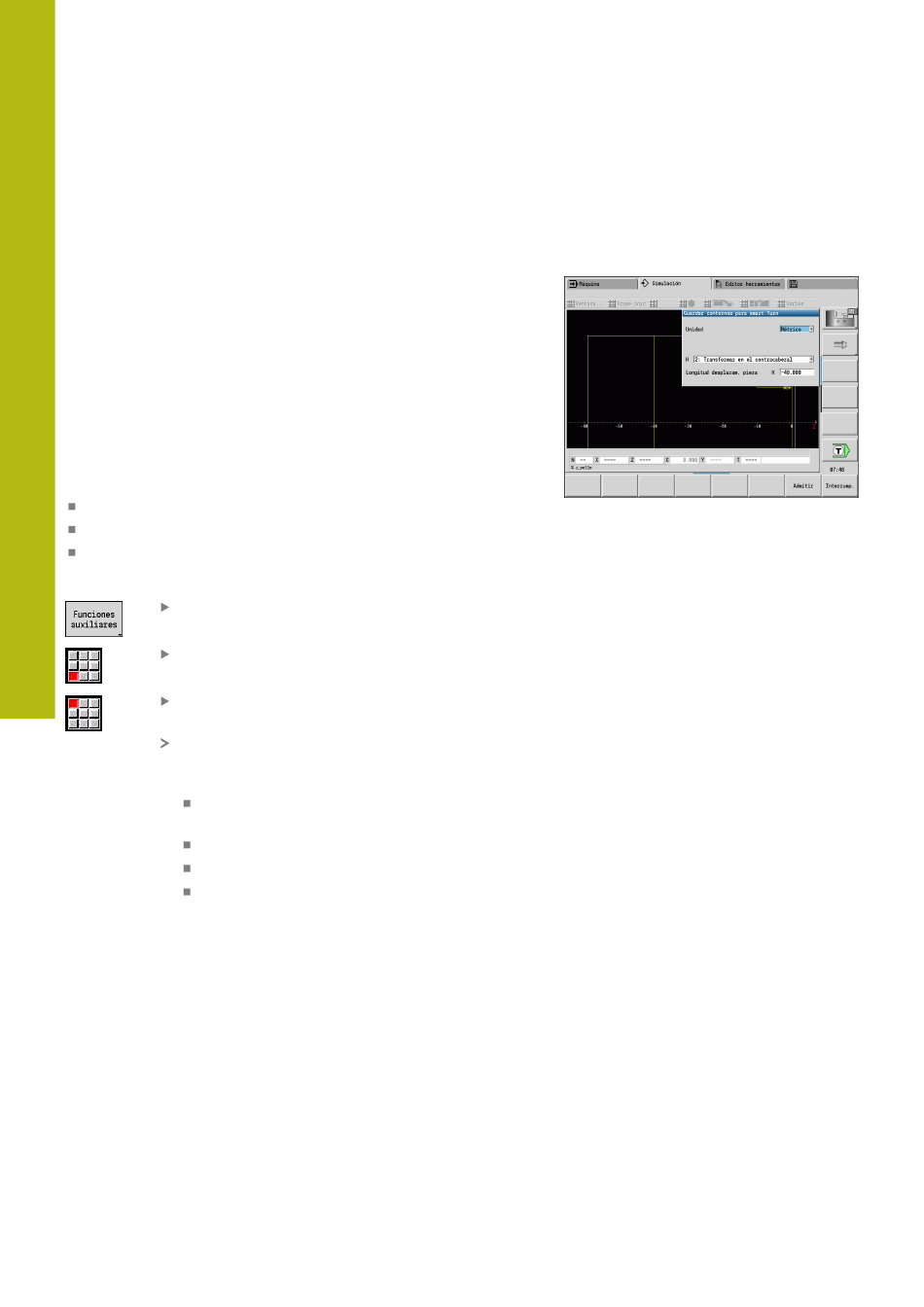

El control abre el cuadro de diálogo en el que se
pueden definir los campos de introducción de
datos:
544
Unidad: descripción del contorno métrica o en
pulgadas
Selección del grupo de contorno Q
Tipo del desplazamiento H
Longitud desplazam. pieza K: desplazamiento
del punto cero de la pieza
