2º campo que indica
la fecha, la hora y la
carga de la batería.
6º campo que
indica los valores
de medición mín.,
la media y el máx.

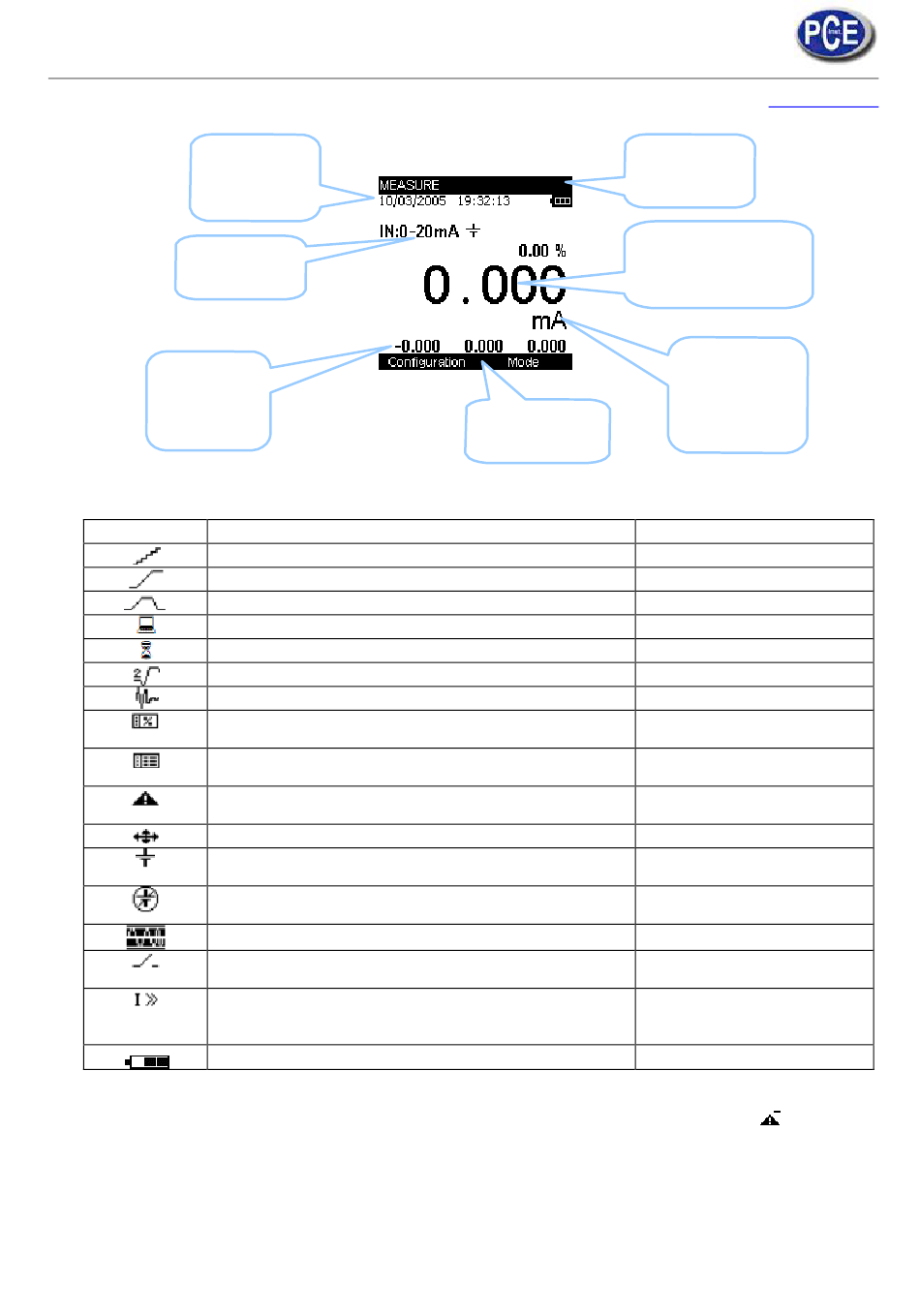

La siguiente tabla proporciona el significado de los pictogramas que aparecen en la pantalla:
Símbolo
Modo de transmisión del incremento de paso
Modo de transmisión de la señal de rampa simple mode
Modo de transmisión de la señal de rampa cíclica
Escala
Hold
Escala cuadrática
Filtración
Función %FS (escala completa)
Prueba de válvula
Advertencia: el PCE-C 456 está en estado de error
(rango superado (1)...etc.)
Modo incremento utilizando las flechas
Modo pasivo (el aparato proporciona una fuente de +24V
al sensor)
Modo activo
(el aparato no proporciona una fuente de tensión)
Modo Hart
Precaución: La fuente actual no puede proporcionar la
corriente solicitada (unlooping probable).
Precaución: La fuente de tensión no puede
proporcionar la tensión solicitada (salida de corriente
probablemente demasiado alta).
Indicación de la duración de la batería
Nota:
Cuando se supera el rango (límites determinados en el próximo capítulo), el siguiente pictograma
la pantalla de medida (5º campo) indica:
- :---- si el valor de medida está por debajo del límite bajo.
+ :---- si el valor de medida está por encima del límite alto.
Instrucciones de Uso
Descripción
www.pce-iberica.es
1º campo que
indica el modo de
funcionamiento.
4º campo que indica la
medición del modo de
simulación el rango y las
funciones auxiliares
principales (pasivo, activo)
5º campo que
indica el valor de
medición o la orden
de transmisión (en
V/ mA o %).
Comentarios
Corriente y tensión
Corriente y tensión
Corriente y tensión
Corriente: 2.5, 25, 50, 75, 100
%FS
Corriente: 3.8, 4, 4.2, 8, 19, 20,
21 mA
aparece y
