MANUAL DEL USUARIO
BASIC E + BASIC H
2.2
MODULO DE CONTROL
2.2.1 Generalidades:
El Módulo de Control consiste en un armario plástico de ABS. Va montado sobre una
estructura tubular de acero inoxidable en la BASIC E y fijado al carro de transporte de la
central hidráulica en la BASIC H.
El Módulo de Control incorpora en su interior un transformador 230Vac/24Vdc
(110Vac/24dc, según versión), así como toda la electrónica necesaria para el proceso de
fusión a tope. Exteriormente el Módulo consta de un panel frontal formado por un display
LCD, pulsadores de función, cable de alimentación, conectores eléctricos para la conexión
del armazón base, refrentador y placa calentadora.
2.2.2 Conexiones exteriores:
El módulo de control BASIC E dispone de las siguientes conexiones exteriores:
1
Cable de alimentación
(con enchufe tipo Schuko)
2
Conector eléctrico al
armazón base
3
Conector eléctrico a
la placa calentadora
4
Conector eléctrico al
refrentador 24 Vdc
5
Base enchufe Schuko al
refrentador 230 Vac
Edición: Septiembre 2003
Revisión: Nº 5
¡ ADVERTENCIA !
Para el correcto funcionamiento de la unidad, todos los conectores deberán
estar conectados de forma correcta y con las tuercas convenientemente
fijadas para garantizar un buen contacto entre los pins.

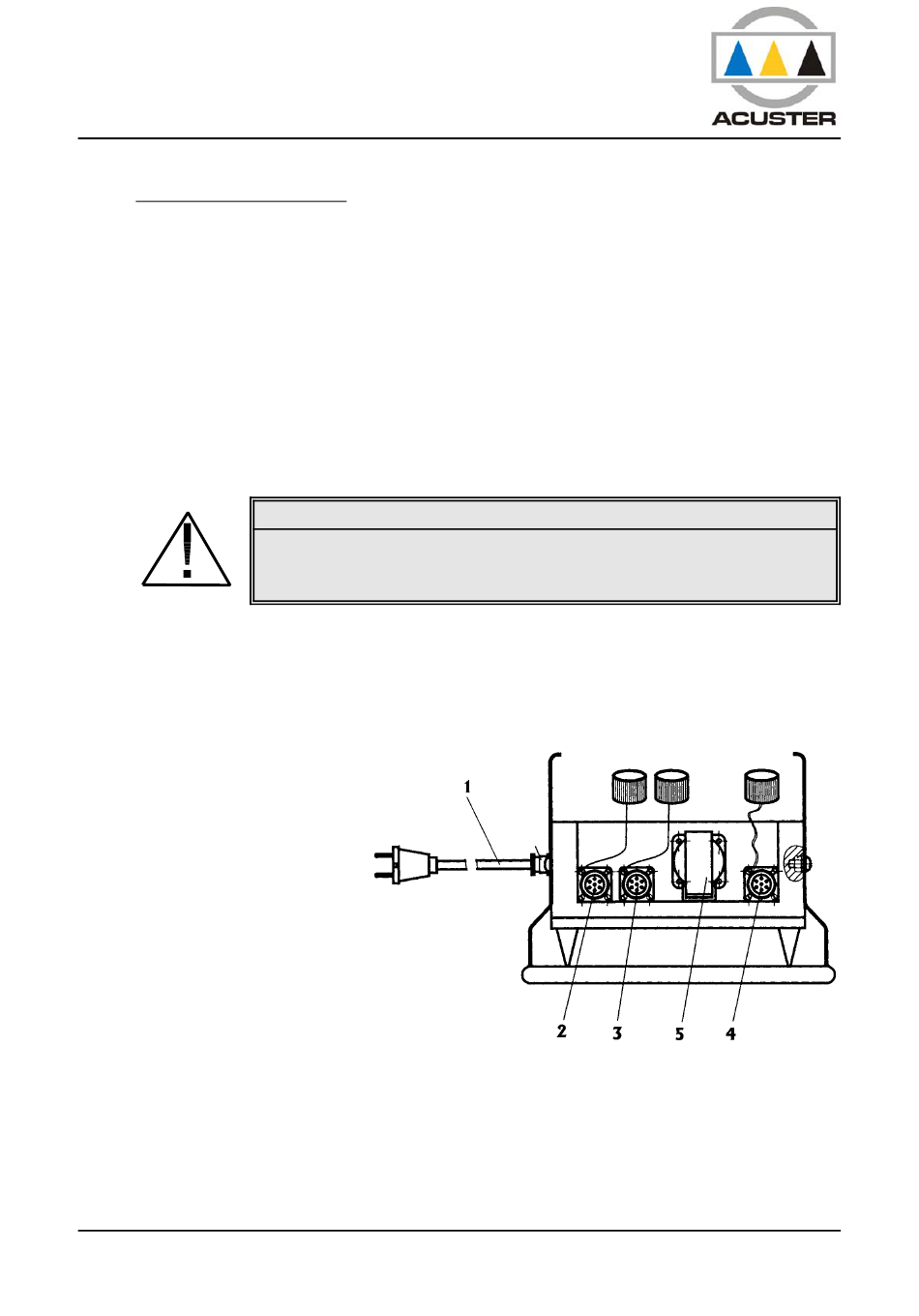

Figura 5a: Conexiones módulo electrónico BASIC E
DESCRIPCIÓN DE LA UNIDAD - 13
