3.24 PARÁMETROS PARA RELLENAR LA
FICHA DEL CONJUNTO.
En caso de que se desee realizar un conjunto
partiendo de la caldera Victrix EXA 28 1 ErP - 32
1 ErP, utilice las tarjetas de conjunto indicadas
en las fig. 3-8 y 3-11.
Para rellenar correctamente, introducir en los
espacios correspondientes (como se indica en el
facsímil de la ficha del conjunto fig. 3-6 y 3-9) los
valores de las tablas fig. 3-7 y 3-10.

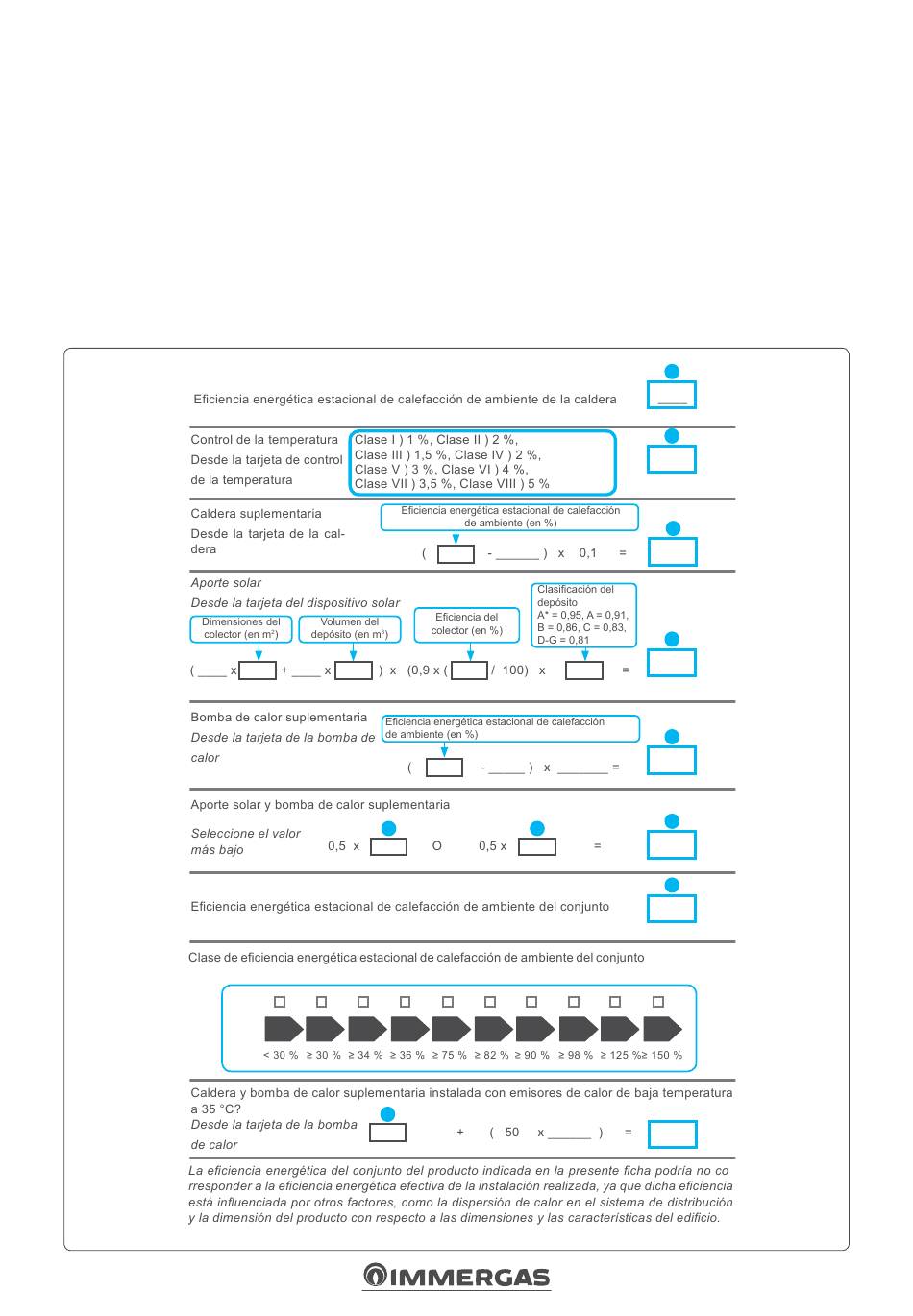

Facsímil para rellenar la ficha de conjunto sistemas de calefacción ambiente.
El resto de los valores se deben deducir de las
fichas técnicas de los productos utilizados para
componer el conjunto (por ejemplo: dispositivos
solares, bombas de calor de integración, control
de temperatura).
Utilice la ficha fig. 3-8 para "conjuntos" corres-
pondiente a la función de calefacción (ej.: caldera
+ control de temperatura).
Utilice la ficha fig. 3-11 para "conjuntos" corres-
pondiente a la función sanitaria (ej.: caldera +
solar térmico).
4
¡ ¢ £ ¤
7
5
¥ ¦ ¦ § ¦ § §
8
1
%
2
+
%
3
±
%
4
+
%
5
+
%
6
-
%
7
%
¦ § § §
%
3-6
