4.6 - Desmontaje, montaje

ATENCIÓN
Esta operación ha de ser efectuada sólo
durante el periodo de garantía en un
taller autorizado o en nuestras fábricas,
so pena de perder la garantía.

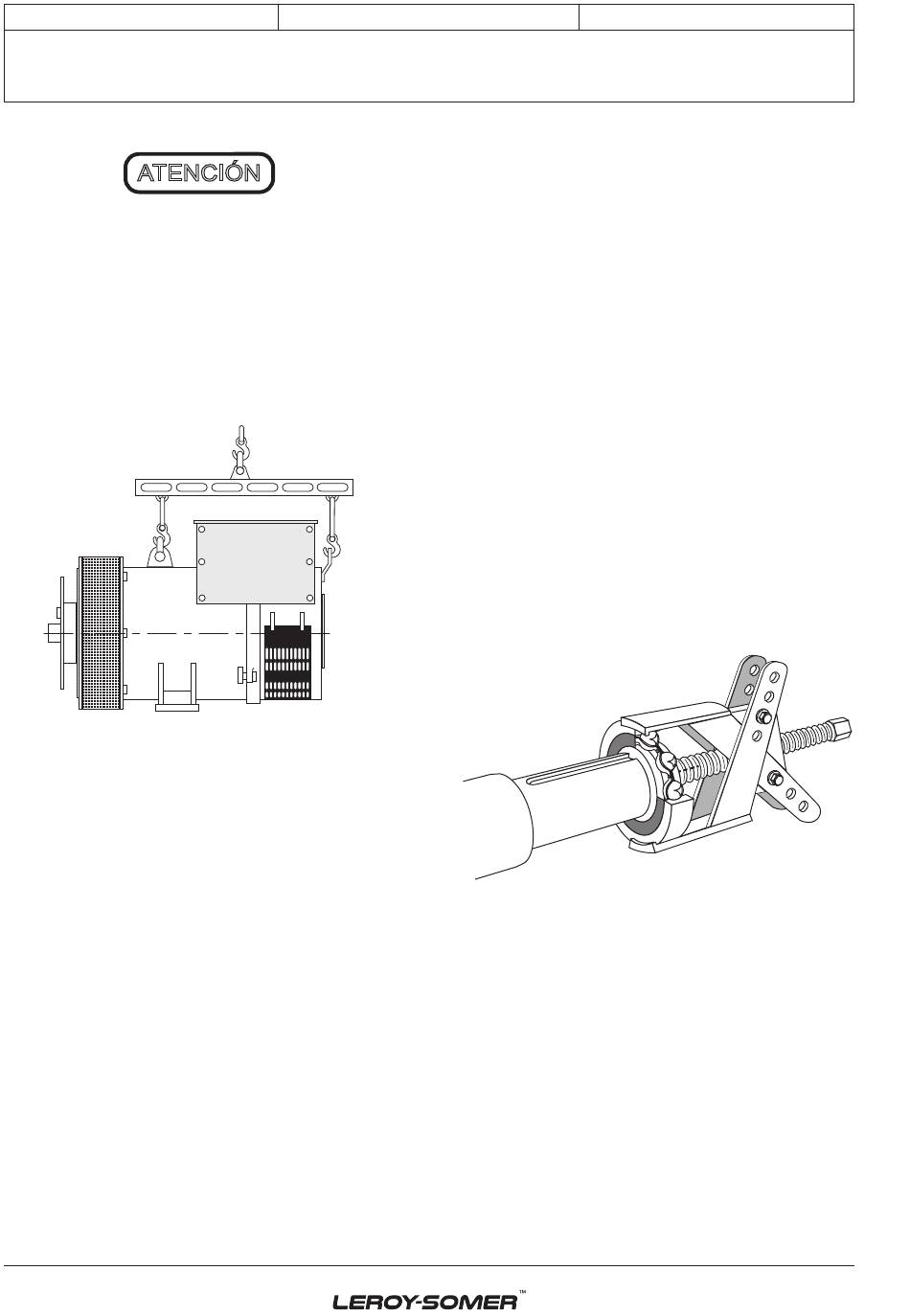

Durante las varias manipulaciones la
máquina ha de estar siempre horizontal
(con el rotor no bloqueado en el
traslado). Consulte la masa de la
máquina para
elevación.
• Herramientas necesarias
Para el desmontaje total de la máquina es
mejor disponer de las siguientes herra-
mientas:
- 1 llave de trinquete + alargador
- 1 llave dinamométrica
- 1 llave plana de 8 mm, 10 mm, 18 mm
- 1 casquillo de 8, 10,13,16, 18, 21, 24, 30 mm
- 1 extractor (U35) / (U32/350)
• Par de apriete de los tornillos
Ver § 5.4.
• Acceso a los diodos
- Abrir la rejilla de entrada de aire (51).
- Desconectar los diodos.
- Verificar los 6 diodos con la ayuda de un
ohmiometro o de una lámpara.
Si los diodos son defectuosos:
- Quitar el supresor de crestas (347).
- Desmontar las 6 tuercas "H" de fijación del
puente de los diodos en el soporte corres-
pondiente.
- Cambiar los conjuntos de diodos segùn las
polaridades.
18
Instalación y mantenimiento
Alternador Baja Tensión - 4 polos
elegir el modo
TAL 047
• Acceso a las conexiones y al sistema
de regulación
Se accede directamente una vez retirada la
parte superior de la caja de bornas (48).
• Cambio del rodamiento trasero en
máquina monopalier
- Quitar la rejilla de entrada del aire (51).
- Desmontar la caja de bornas (48) y el panel
lateral (366).
- Quitar el gancho (21) y desmontar el panel
de
trasero del capot (365).
- Montar el gancho (21) para manejar el
palier.
- Desconectar los hilos del inductor.
- Quitar los tornillos del tope del rodamiento
(78).
- Quitar los 5 tornillos 5 (36).
- Quitar la tapa trasera (36).
- Quitar el rodamiento (70) con un extractor
de tornillo central (ver dibujo siguiente).
- Montar el nuevo rodamiento tras calentarlo
por inducción a aprox. 80 °C.
- Montar en el rodamiento (36) la arandela
de precarga nueva (79) + la junta tórica
(349) nueva.
- Roscar un espárrago en el tope del cojinete
(78).
- Montar la tapa en la máquina utilizando
pasador y tuerca en el extremo de eje (ver
dibujo).
- Deslizar el espárrago en el agujero del
palier para facilitar su montaje (ver dibujo de
principio).
5378 es - 2020.07 / k
