Instalación de los
guardabarros traseros
1. Afloje las contratuercas y los tornillos de caperuza que
fijan los soportes de las luces traseras a los soportes
izquierdo y derecho del bastidor (Fig. 1).
2. Gire los soportes de las luces traseras hacia atrás y
apriete los tornillos de caperuza y las contratuercas.

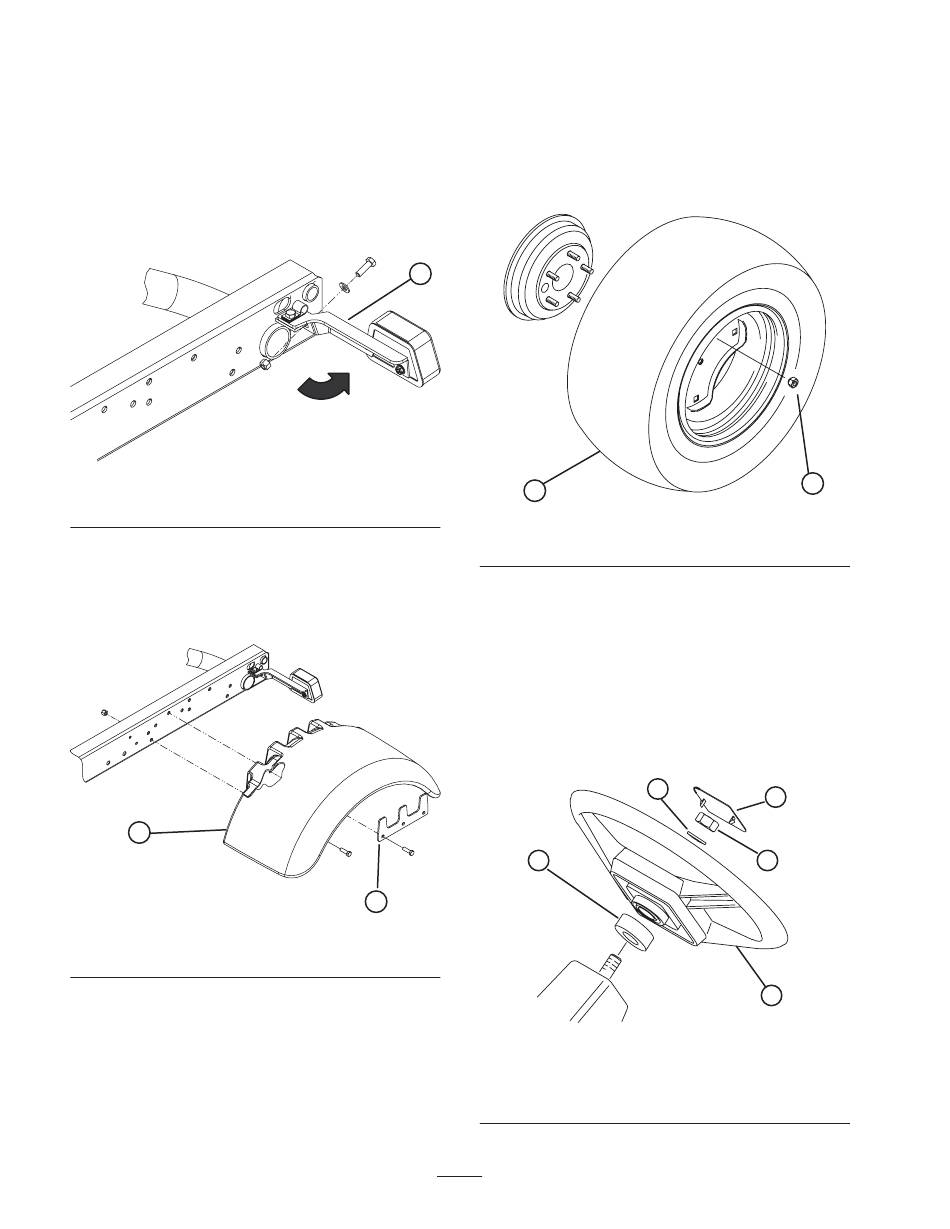

Figura 1
1. Soporte de las luces traseras
3. Fije la parte trasera de cada soporte de las luces traseras
a la parte trasera de los soportes del bastidor con un
tornillo de caperuza de 5/16 x 1 pulgada, una arandela
plana de 0,344 pulg. D. I. y una contratuerca, según
muestra la Figura 1.
1
Figura 2
1. Guardabarros
4. Fije provisionalmente un guardabarros a cada lado del
bastidor con una placa de apoyo, 5 tornillos de caperuza
de 3/8 x 1–1/4 pulgadas y una contratuerca, según
muestra la Figura 2.
Nota: Existe una tuerca soldada para la fijación de cada
tornillo de caperuza trasero.
5. Apriete todos los herrajes.
1
2
2. Placa de apoyo
16
Instalación de las ruedas
1. Retire las tuercas que fijan las ruedas a los soportes de
las ruedas. Guarde las tuercas.
2. Coloque las ruedas e instale las tuercas. Apriete las
tuercas a 61–88 Nm.
1
Figura 3
1. Rueda
Instalación del volante
1. Retire la contratuerca de la columna de dirección.
Deslice la junta de gomaespuma, el volante y la
arandela sobre la columna.
2. Fije el volante a la columna con una contratuerca y
apriete ésta a 14–20 Nm.
3. Instale el embellecedor en el volante.
4
5
Figura 4
1. Volante
2. Contratuerca
3. Tapón
2
2. Tuerca de la rueda
3
2
1
4. Arandela
5. Junta de gomaespuma
