Funcionamiento de la instalación

Pantalla

3.3 Pantalla

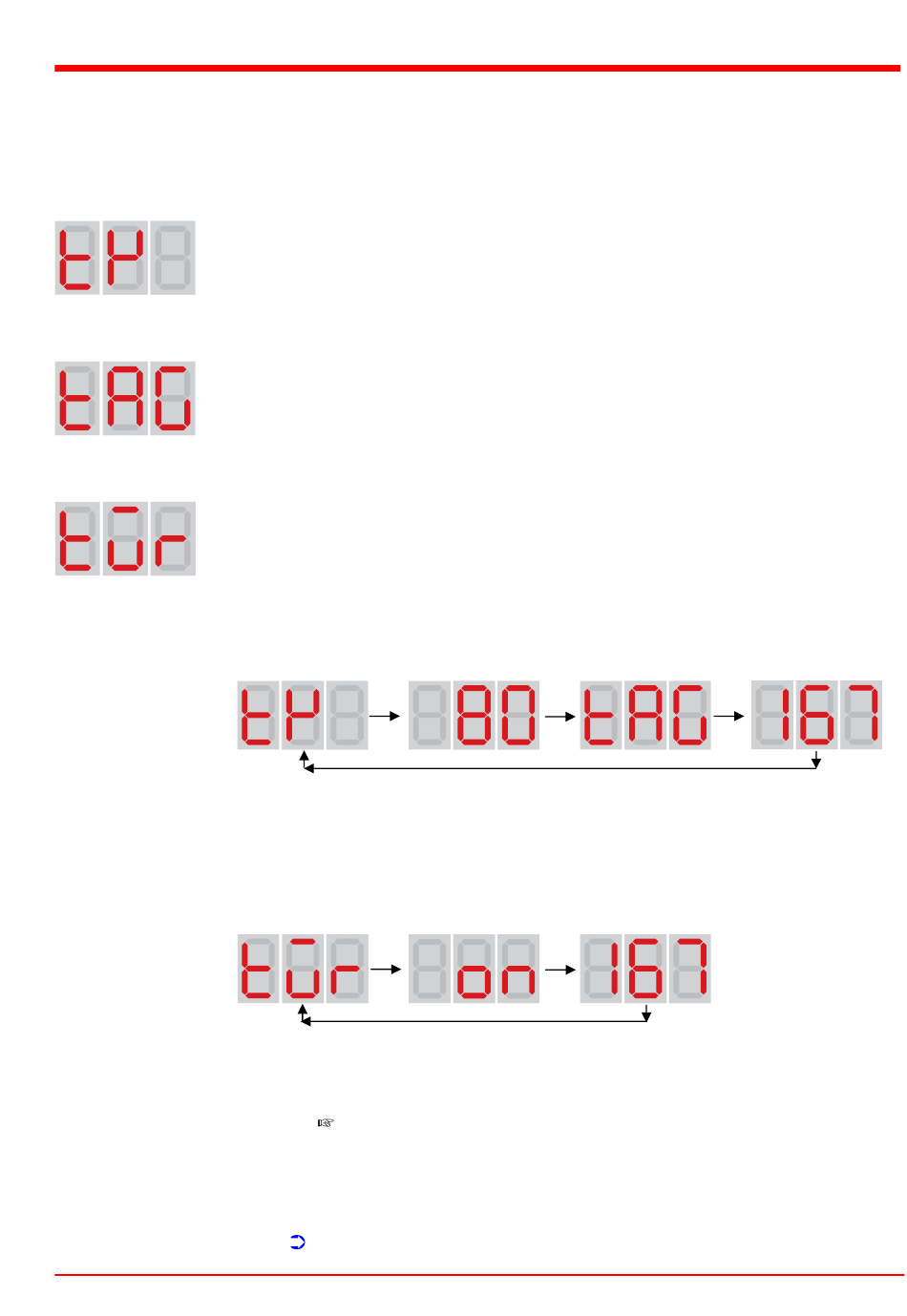

3.3.1 Visualizadores de estado

tk - Temperatura de la caldera

tAG - Temperatura de los humos

tür – Puerta aislante frontal abierta

3.3.2 Visualizadores con la puerta aislante cerrada

3.3.3 Visualizadores con la puerta aislante abierta

3.3.4 Visualizadores en caso de fallo

Fröling Heizkessel- und Behälterbau Ges.m.b.H, Industriestraße 12, A-4710 Grieskirchen
Telf. +43 (0) 7248 606-0 Fax +43 (0) 7248 606-600 info@froeling.com www.froeling.com
Temperatura actual de la caldera [°C]
Temperatura actual de los humos [°C]
Interruptor de contacto de la puerta abierto
La temperatura de la caldera y la temperatura de los humos se
muestran alternadamente
Temperatura de
la caldera
El estado de funcionamiento del ventilador de tiro inducido (on/off) y la
temperatura de los humos se muestran alternadamente:
Puerta aislante Ventilador de tiro
abierta
El ventilador de tiro inducido se puede encender y apagar
pulsando la tecla de tiro inducido. Si se cierra la puerta aislante,
se enciende automáticamente el ventilador de tiro inducido.
Consulte " 5.3.1 Visualizadores de pantalla en caso de fallo"
p.ej.: 80°C Temperatura de
Temperatura de
inducido los humos p.ej.:
conectado
p.ej.: 167°C
los humos
167°C
3
