Cómo instalar el brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo flexible. Póngase en contacto con NEC para obtener más
información.
Para montar el monitor de otra forma:
•
Siga las instrucciones facilitadas por el fabricante del montaje del monitor.
PELIGRO: Para cumplir las normas de seguridad, el monitor debe estar montado en un brazo que soporte su peso.
Para más información, consulte la
1. Cómo retirar el soporte del monitor para el montaje
Para montar el monitor de otra forma:
1. Desconecte todos los cables.
2. Coloque una mano a cada lado del monitor y levántelo hasta alcanzar la
posición más alta.
3. Sitúe el monitor boca bajo en una superficie no abrasiva (figura S.1).
NOTA: Maneje el monitor con cuidado cuando esté encarado hacia
abajo.
4. Retire los 4 tornillos que unen el monitor al soporte (figura S.1).
NOTA: Sujete con seguridad el soporte mientras retira los tornillos para
evitar que el soporte se caiga.
5. Retire el soporte (figura S.2).
NOTA: Utilice sólo métodos de montaje alternativos compatibles con
VESA. Retire el soporte del monitor con cuidado.
6. El monitor ya está preparado para montarlo de otro modo.
2. Instalación del brazo flexible
Este monitor LCD está diseñado para ser utilizado con un brazo flexible.
1. Siga las instrucciones sobre cómo quitar la base del monitor para el montaje.
2. Acople el brazo al monitor (figura F.1) con los 4 tornillos que cumplen las siguientes especificaciones.
PELIGRO: • Utilice ÚNICAMENTE los 4 tornillos que retiró del soporte o los tornillos especificados (figura F.1)
para evitar dañar el monitor o el soporte.
• Para cumplir las normas de seguridad, el monitor debe estar montado en un brazo que garantice la
estabilidad necesaria teniendo en cuenta el peso del monitor. El monitor LCD solo debería utilizarse
con un brazo homologado (por ejemplo, con la marca TUEV GS).
• Apriete todos los tornillos (fuerza de sujeción recomendada: 98 - 137N•cm).
Un tornillo flojo puede hacer que el monitor se caiga del brazo.
• La sujeción del brazo flexible deben realizarla dos o más personas si durante la instalación no es
posible poner el monitor boca abajo sobre una superficie plana.
3. Conecte los cables por la parte trasera del monitor.
Arandela elástica
Arandela plana
página
15. Retire el soporte del monitor antes del montaje.
12 mm
100 mm
100 mm

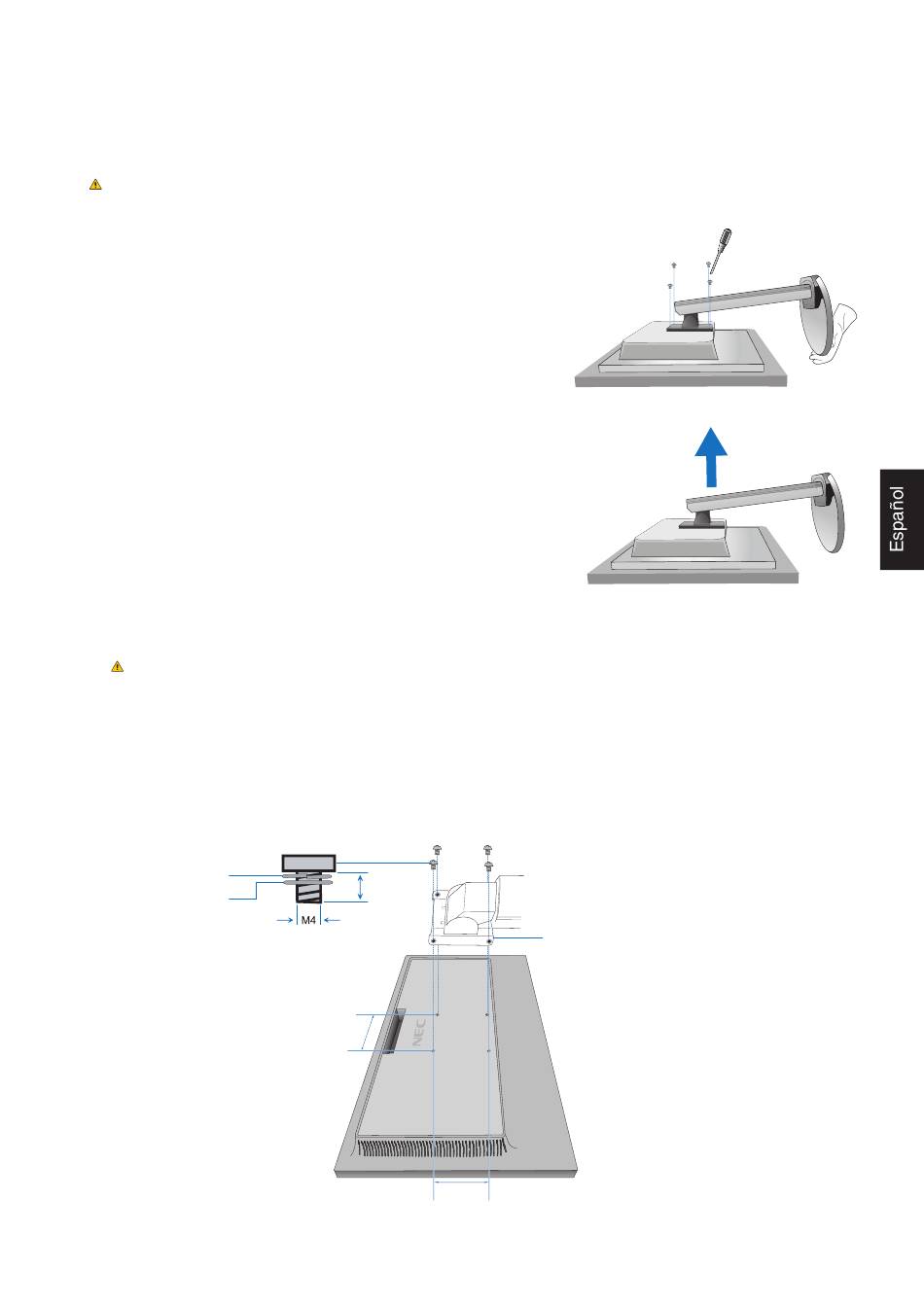

Figura F.1
Español-9
Figura S.1
Figura S.2
Grosor de la escuadra (brazo)
2,0~3,2 mm
