2. Conexión
La conexión con el A.A. se realiza un conector de terminal de 2 polos para establecer conexión
directa con la interfaz. Para la conexión a la red Modbus RTU EIA-485, DK-RC-MBS-1 incorpora
una clema extraíble de 2 polos.
2.1 Conexión a la unidad interior de A.A.
El DK-RC-MBS-1 conecta directamente al bus P1P2 de Daikin, el cual no se suministra con la
interfaz. Dependiendo en los controles que están disponibles, los métodos de conexión
recomendados son los siguientes (detalles en la Figura 2. 1):
•
Disponible el control remoto cableado: Conecta la pasarela como Esclavo en paralelo
con los controles remotos cableados (El Control remoto actúa como Master)
•
Disponible el control remoto infrarojo: Conecta la pasarela como Master en paralelo
con los controles remotos infrarojos (El Control remoto actúa como Esclavo)
•
No existe control remoto disponible: Conecta la pasarela directamente al bus P1P2
de la unidad interior como Master. No existe Control remoto de Daikin.
El largo máximo del bus P1P2 son 500 metros (1.640,42 pies). El bus no es sensible a la
polaridad.
© Intesis Software SLU - Todos los derechos reservados
Esta información puede cambiar sin previo aviso
®
IntesisBox
es una marca registrada de Intesis Software SLU
DK-RC-MBS-1
Unidad interior de A.A.
Control
electrónico
interno
P2
P1
Unidad interior de A.A.
Control
electónico
interno
P2
P1

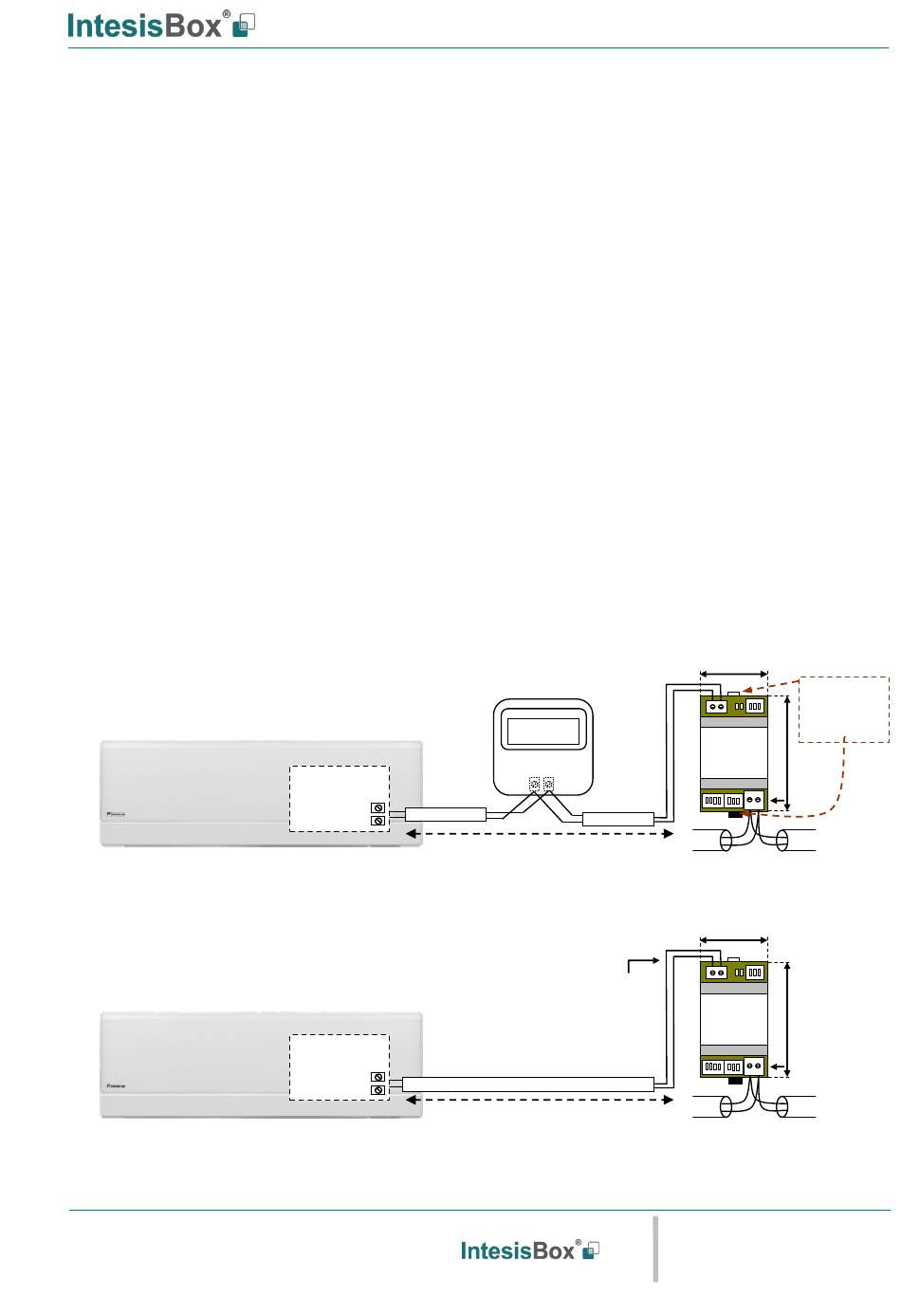

Figura 2. 1 Diagramas de conexión del DK-RC-MBS-1
Control Remoto
Control
DAIKIN
P1 P2
Max. 500m / 1.640,42 pies
Conexión al bus P1
P2.
Cable
de
hilos.
Max. 500m / 1.640,42 pies
URL
Email
Telf..
Manual de Usuario r3.3 ES
53 mm / 2.1"
Para montaje en
pared, extrae la
grapa superior e
inferior hasta
escuchar "click".
P1 P2
AC Unit
IntesisBox
®
DK-RC-MBS-1
EIA485
A+ B-
90 mm
3.5"
53 mm / 2.1"
dos
P1 P2
AC Unit
IntesisBox
®
90 mm / 3.5"
DK-RC-MBS-1
EIA485
A+ B-
http://www.intesisbox.com
info@intesisbox.com
+34 938047134
MODBUS RTU
EIA-485
Bus
MODBUS RTU
EIA-485
Bus
5 / 24
