Descripciones del panel
Nota
No conecte el QUAD-CAPTURE al ordenador hasta que haya instalado el controlador (p. 14).

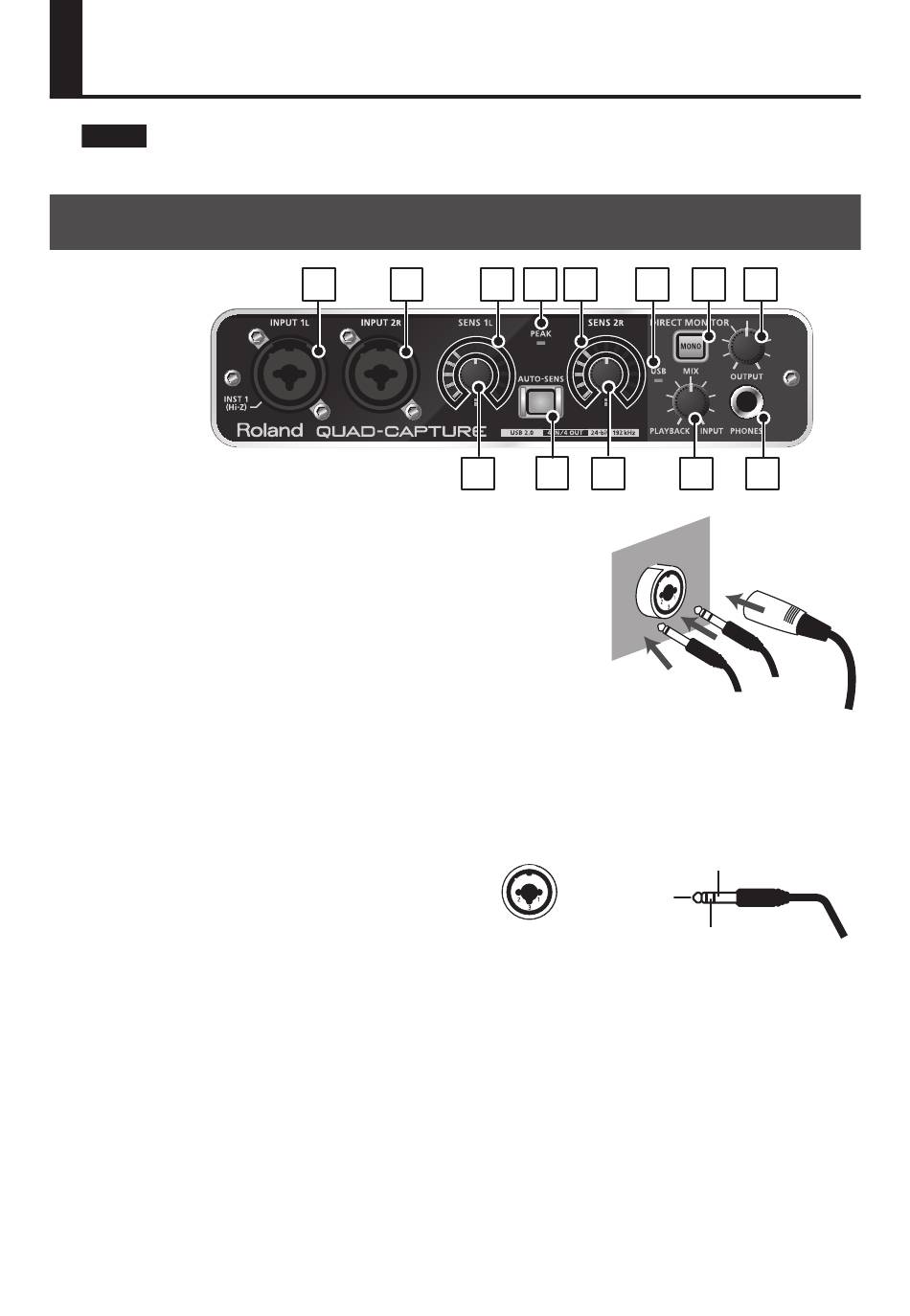

Panel frontal
1. Jack INPUT 1L, jack INPUT 2R (jacks de entrada combinados)
Estos jacks son conectores de entrada de audio analógico con
preamplificadores de micrófono. Admiten tanto enchufes de
tipo XLR como tipo phone, lo que le permite utilizar los más
adecuados en función del equipo conectado. También admiten
conexiones equilibradas o sin equilibrar.
Tipo XLR:
Tipo phone:
Accione el conmutador [Hi-Z (INPUT 1)] (p. 13) o [PHANTOM] (p. 13)
en función del equipo conectado.
* El jack INPUT 2R está fijado en una impedancia baja. Si conecta una guitarra o un bajo
directamente al jack INPUT 2R, el volumen de entrada de audio será insuficiente.
* Este instrumento está equipado con
jacks XLR/TRS de tipo equilibrado. Los
diagramas de cableado de estos jacks
se ilustran a la derecha. Realice las
conexiones después de consultar los
diagramas de cableado del equipo que
desea conectar.
2. Mando [SENS 1L], mando [SENS 2R] (mandos de sensibilidad de entrada)
Ajuste el volumen de la señal de audio que se recibe desde los jacks INPUT 1L o INPUT 2R.
3. Indicador de nivel de entrada
Indica el nivel de entrada de la señal de audio.
Indica el valor de la sensibilidad de entrada ajustada actualmente si el ajuste AUTO-SENS (p. 26) está
activado y si no se recibe señal de audio durante un cierto tiempo.
10
1
1
-60– -6 dBu
-50–+4 dBu
3
4
3
5
2
1: GND
2: CALIENTE
3: FRÍO
6
7
9
2
8
10
Tipo XLR
Tipo phone
Tipo TRS
(sin equilibrar)
phone
(equilibrado)
GND (CASQUILLO)
CALIENTE
(PUNTA)
FRÍO (ANILLO)
