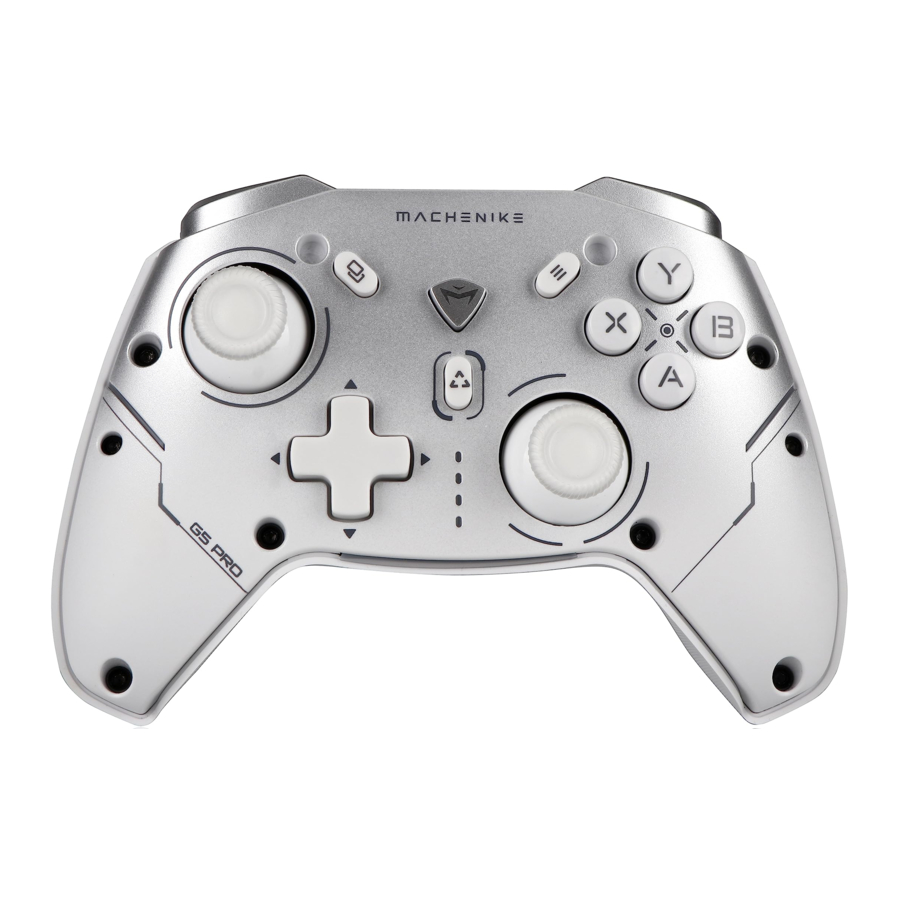

MACHENIKE G5 Pro - Manual del Gamepad

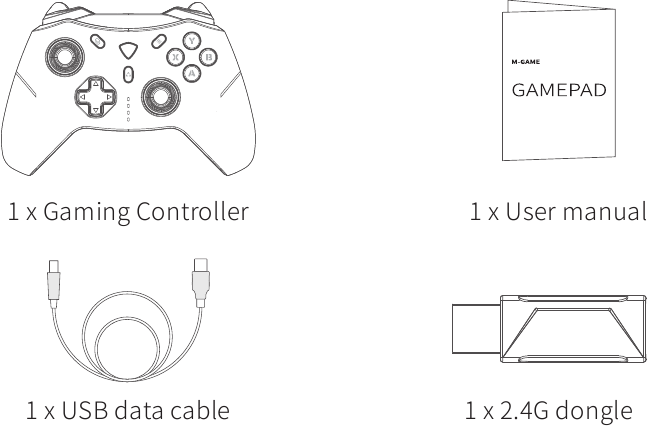

CONTENIDO DEL PAQUETE

MANTENIMIENTO

• Limpie el mando con un paño suave y seco o con un paño de limpieza especial.
• No utilice disolventes, incluidos, entre otros, gasolina, diluyentes, alcohol, detergentes de cocina o paños de limpieza químicos. Esto puede causar deformación externa o desprendimiento de capas.
• No utilice un paño húmedo para limpiar el mando, ya que esto puede provocar que entre líquido en el interior del dispositivo y causar un mal funcionamiento.

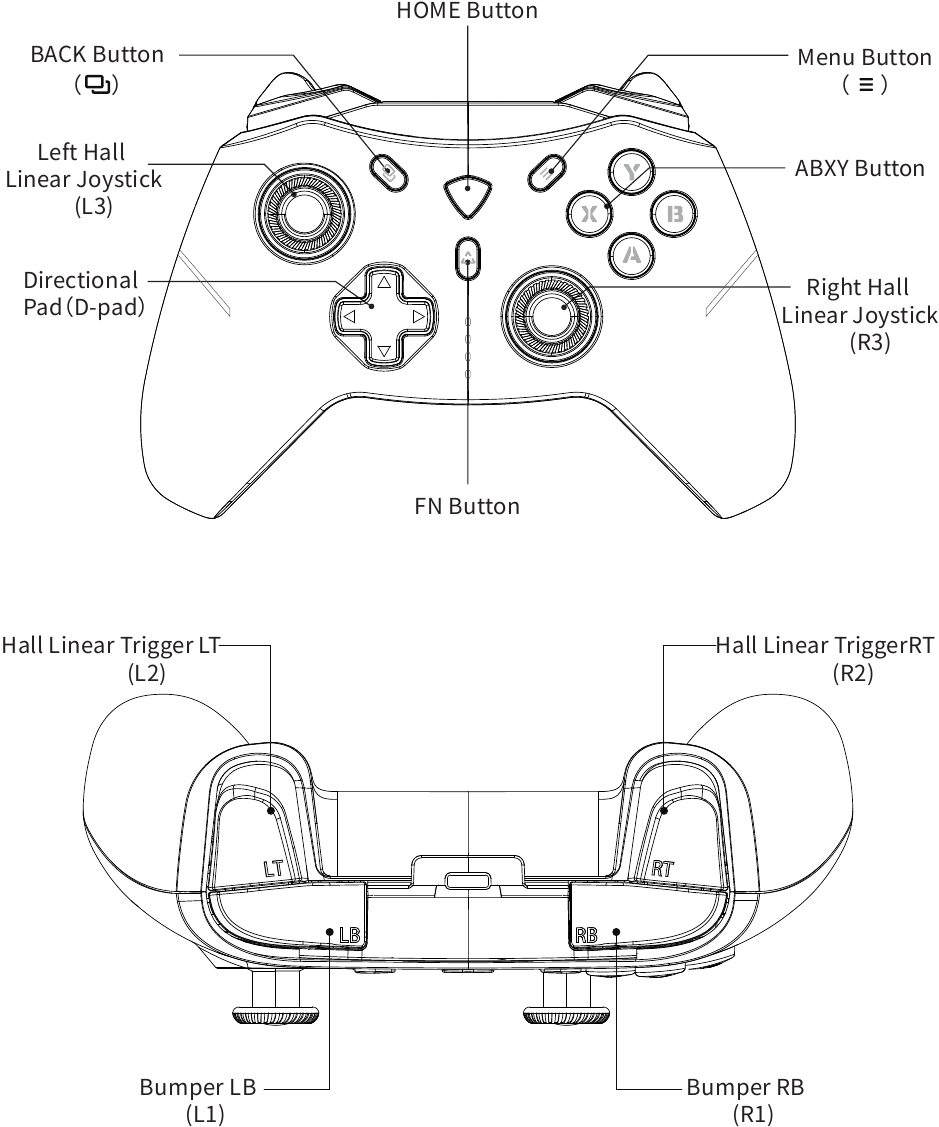

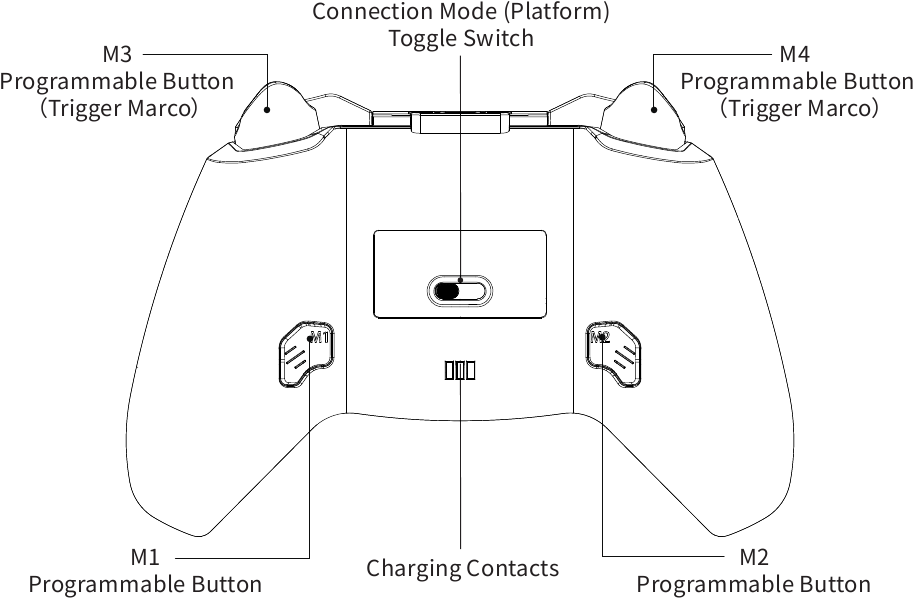

DISTRIBUCIÓN DE LOS BOTONES

CONEXIÓN

El G5 PRO tiene una función de activación multi-tecla. Antes de la conexión inalámbrica, seleccione el modo de dispositivo correspondiente:

Modo 2.4G - nombre del dispositivo: MACHENIKE G5Pro; la luz indicadora 1# parpadea.

Modo PC/iOS - nombre del dispositivo: Xbox Wireless Controller; la luz indicadora 2# parpadea.

Modo Switch - nombre del dispositivo: Pro Controller; la luz indicadora 3# parpadea.

Modo Android - nombre del dispositivo: MACHENIKE G5Pro; la luz indicadora 4# parpadea.

Entrar en Modo de Emparejamiento

Mantenga pulsado el botón Home (Inicio) durante 3 segundos en el estado apagado. Cuando la luz indicadora parpadee rápidamente, entrará en el modo de emparejamiento. Conéctese al nombre del dispositivo correspondiente mencionado anteriormente para completar el emparejamiento.

Cambiar el Dispositivo de Emparejamiento

Mantenga pulsado el botón Home (Inicio) durante 5 segundos para apagar el mando. A continuación, seleccione el modo correspondiente para el dispositivo y mantenga pulsado el botón Home (Inicio) durante 3 segundos para entrar en el modo de emparejamiento y volver a emparejar.

Conexión por Cable

Utilice el cable USB incluido para conectar el dispositivo y automáticamente coincidirá con el modo de conexión.

COMPATIBILIDAD

Modo 2.4G - Compatible con PC, Switch y Android TV

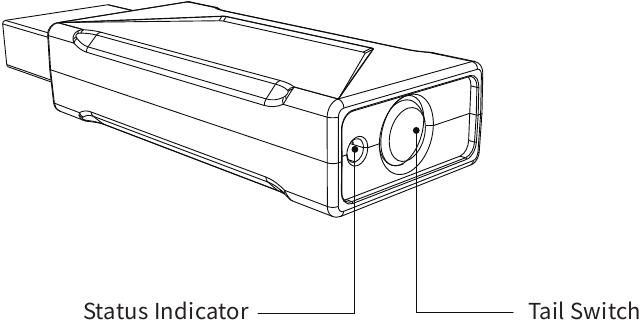

Paso de conexión - Conexión 2.4G

1. En el estado de apagado, cambie el interruptor de modo trasero a la posición 2.4G.
2. Inserte el dongle en el puerto USB del ordenador/dock de Switch/AndroidTV. Si la luz indicadora en la cola del receptor parpadea, significa que el controlador entra en modo de emparejamiento.
3. Mantenga presionado el botón Home (Inicio) durante unos 3 segundos hasta que la luz indicadora #1 parpadee, y el controlador entrará en modo de emparejamiento.
4. El controlador y el dongle se emparejarán automáticamente. La luz indicadora del controlador permanecerá encendida y la luz indicadora de la cola del receptor permanecerá encendida, lo que indica un emparejamiento exitoso. (Nota: Para un emparejamiento exitoso con PC, las luces indicadoras #1 y #2 permanecerán encendidas; para un emparejamiento exitoso con Switch, las luces indicadoras #1 y #3 permanecerán encendidas; para un emparejamiento exitoso con Android TV, las luces indicadoras #1 y #4 permanecerán encendidas).
5. Cuando no esté en uso, mantenga presionado el botón Home (Inicio) para apagar el controlador, o el controlador se apagará automáticamente después de 5 minutos de inactividad.
6. Después de que el controlador se apague, la luz indicadora del dongle parpadeará lentamente, lo que indica que está esperando a que el controlador se vuelva a conectar. La próxima vez que lo use, puede activar el controlador presionando el botón Home (Inicio)/LB/RB y se volverá a conectar automáticamente.

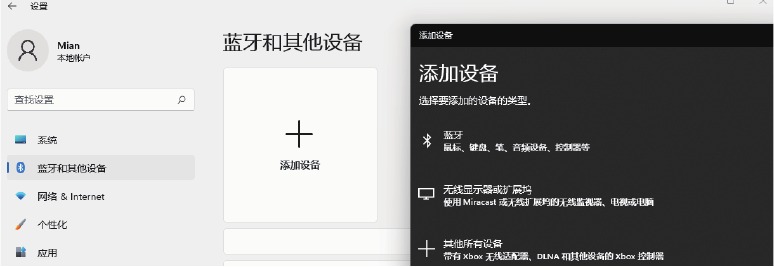

Modo PC - Modo inalámbrico en PC

El sistema operativo Windows recomienda usar este controlador en modo PC, que también es compatible con el modo Switch.

Pasos de conexión inalámbrica

1. Gire el interruptor de modo trasero a la posición PC mientras el controlador está apagado.
2. Mantenga presionado el botón Home (Inicio) frontal durante unos 3 segundos hasta que la luz indicadora #2 parpadee, lo que indica que el controlador está en modo de emparejamiento.
3. En el sistema Windows, abra Configuración, haga clic en Bluetooth y otros dispositivos, luego haga clic en Agregar Bluetooth u otros dispositivos.

4. Seleccione "Xbox Wireless Controller" de la lista de dispositivos Bluetooth, y después de un emparejamiento exitoso, la luz indicadora #2 permanecerá encendida durante 2 segundos y luego mostrará el nivel de batería.
5. Cuando no esté en uso, el controlador se puede apagar presionando prolongadamente el botón Home (Inicio), o se apagará automáticamente después de 5 minutos de inactividad.
6. El controlador tiene función de memoria Bluetooth y se puede activar presionando brevemente el botón Home (Inicio)/LB/RB y reconectándose automáticamente al ordenador cuando se usa nuevamente.

Pasos de conexión por cable

1. En el estado de apagado, conecte el controlador al ordenador con un cable de datos, y se puede usar directamente.

Modo iOS - iOS y para iPad OS

Pasos de conexión - Conexión inalámbrica

1. Apague el controlador y cambie el interruptor de engranaje trasero a la posición iOS.
2. Mantenga presionado el botón Home (Inicio) en la parte frontal durante unos 3 segundos hasta que la segunda luz indicadora parpadee rápidamente, lo que indica que el controlador ha entrado en modo de emparejamiento.
3. Abra la configuración del teléfono, vaya a Bluetooth y busque y conéctese a "Xbox Wireless Controller".
4. Después de un emparejamiento exitoso, la segunda luz indicadora permanecerá encendida durante 2 segundos y luego volverá al indicador de energía.

Nota: Este modo solo se puede usar si el juego es compatible de forma nativa con el funcionamiento del controlador.

Modo Switch - NINTENDO_® SWITCH

Pasos de conexión - Conexión inalámbrica

1. Apague el controlador y cambie el interruptor de modo trasero a la posición Switch.
2. Mantenga presionado el botón Home (Inicio) en la parte frontal durante unos 3 segundos hasta que la luz indicadora #3 parpadee rápidamente, lo que indica que el controlador ha entrado en modo de emparejamiento.
3. En la página principal de Switch, abra la configuración del controlador y espere a que aparezca el controlador.

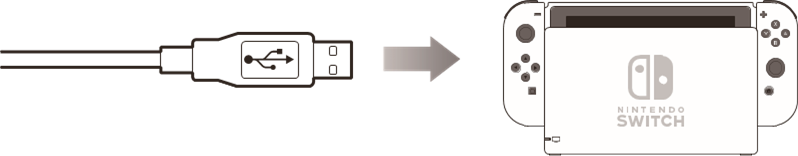

Pasos de conexión - Conexión por cable

1. Habilite la función de controlador con cable en la configuración de Switch e inserte la consola Switch en el dock multifuncional oficial.
2. Conecte el controlador al dock con el cable de datos mientras el controlador está apagado.

Modo Android - para Android (teléfonos HarmonyOS, teléfonos Android, tabletas, televisores inteligentes, cajas de TV, etc.)

Pasos de conexión - Conexión inalámbrica

1. En el estado de apagado del controlador, cambie el interruptor de palanca en la parte posterior a la posición de Android.
2. Mantenga presionado el botón Home (Inicio) en la parte frontal durante unos 3 segundos hasta que el indicador LED #4 parpadee rápidamente, luego el controlador entrará en modo de emparejamiento.
3. Abra la configuración del dispositivo y busque y conéctese a "MACHENIKE G5Pro" en la configuración de Bluetooth.
4. Después de que el emparejamiento sea exitoso, el indicador LED #4 permanecerá encendido durante 2 segundos y luego volverá a la indicación del nivel de energía.

Nota:
Este modo requiere soporte nativo para el funcionamiento del controlador en el juego.

Pasos de conexión - Conexión por cable

1. En el estado de apagado, conecte el dispositivo y el controlador directamente a través del cable de datos incluido.

CALIBRACIÓN DEL SISTEMA HALL

Operación de calibración lineal del joystick y el gatillo Hall:

1. Mantenga presionados los botones + Home (Inicio) + B durante 3 segundos para activar la calibración en el estado de apagado.
2. Calibración del joystick: mueva completamente el joystick hacia la izquierda y hacia la derecha lentamente y gírelo más de tres veces.
3. Calibración del gatillo: presione los botones [LT] y [RT] hasta el fondo más de una vez.
4. Presione el [botón Home (Inicio)] para completar la calibración.

CARACTERÍSTICAS

• Compatibilidad multiplataforma con PC, Switch, iOS, Android y Harmony OS.
• Cambio de modo conveniente a través de la selección de marchas sin la necesidad de combinaciones complejas o memorización.
• Niveles de brillo ajustables para la configuración de iluminación.
• Potente software de controlador de PC personalizado MACHENIKE exclusivo.

CARACTERÍSTICAS AMPLIADAS

Ajuste de Brillo de la Iluminación

• Presione Fn + D-pad ← para alternar entre los niveles generales de brillo de la iluminación del controlador.
• Presione Fn + D-pad → para cambiar los efectos de iluminación, alternando entre encendido constante/respiración/transmisión/apagado.

Ajuste de la Intensidad de Vibración

• Presione Fn + D-pad ↑/↓ para aumentar o disminuir la intensidad de vibración del controlador.

Pantalla de Nivel de Batería del Controlador

• Cuatro luces indicadoras muestran el nivel de batería del controlador en tiempo real. Durante el emparejamiento y algunos ajustes de función, funcionan temporalmente como indicadores de función y vuelven a la visualización del nivel de batería después de aproximadamente 2 segundos.
• El controlador tiene una batería incorporada de 600mAh con una duración de batería de 5-8 horas.

Función Analógica de Detección de Movimiento

• Presione Fn + R3 para habilitar/deshabilitar la función de detección de movimiento del joystick analógico derecho del controlador.

DEFINICIÓN DE MACRO DE BOTONES DE PROGRAMACIÓN

• Para programar botones macro:
  1. Con el controlador conectado, presione Fn+M1/M2/M3 (presionar el gatillo derecho hasta el fondo activa M1/M2/M3) / M4 (presionar el gatillo izquierdo hasta el fondo activa M4). La tira de luz decorativa parpadeará continuamente, indicando que el gamepad ha entrado en modo de grabación. Si no parpadea, repita este paso.
  2. Registre los botones de función necesarios en orden. Se admiten A/B/X/Y/Arriba/Abajo/Izquierda/Derecha/L1/L2/R1/R2 y los joysticks izquierdo y derecho.
  3. Una vez completada la configuración, presione brevemente el botón M1. La retroiluminación de la tira de luz del controlador deja de parpadear y vuelve al modo anterior, lo que indica que la configuración está completa.

Nota: Para borrar la definición de macro actual: presione FN+M1 mientras el controlador está en funcionamiento. La retroiluminación de la tira de luz del gamepad parpadeará continuamente. Luego presione el botón M1 nuevamente, y la retroiluminación de la tira de luz del gamepad dejará de parpadear, borrando la función personalizada actual.

Función TURBO

• Botones TURBO admitidos: A/B/X/Y/Arriba/Abajo/Izquierda/Derecha/L1/L2/R1/R2
• Función TURBO manual: Cuando la función TURBO manual del botón A está habilitada, el botón A debe presionarse manualmente para activar la función.
• Habilitar la función TURBO: Mantenga presionado FN+A y luego suéltelo. En este momento, el botón A está habilitado con la función de disparo continuo manual. Presione FN+A nuevamente para habilitar la función de disparo continuo automático de A. Presione FN+A nuevamente para desactivar la función de disparo continuo.

Nota: FN+A/B/X/Y puede habilitar la función TURBO de A/B/X/Y. La función TURBO de otros botones se puede configurar en el controlador de PC.

Perfil Personalizable

El controlador G5 PRO puede almacenar hasta 4 perfiles personalizados. Puede personalizar su controlador en el controlador de PC exclusivo de G5 PRO o en el propio controlador.

Presione el botón FN+HOME para alternar entre 4 perfiles personalizados, acompañado de luces indicadoras y cambios de color.

Para obtener más funciones personalizadas, póngase en contacto con el servicio de atención al cliente o vaya al sitio web oficial de MACHENIKE para descargar el controlador de PC: https://global.machenike.com/

REINICIAR

Cuando el controlador no responde o no puede identificar el modo de trabajo durante el funcionamiento o el acceso, puede desenchufar el cable USB del controlador y volver a conectarlo, o utilizar el modo manual para seleccionar el modo de trabajo correspondiente. Si el problema aún no se puede resolver, mantenga presionado el botón HOME durante 10 segundos o verifique la compatibilidad del sistema operativo y el equipo con el controlador, si aún no se puede resolver, póngase en contacto con el servicio de atención al cliente del distribuidor.

ESPECIFICACIONES

ARTÍCULO	DATOS
Corriente de funcionamiento	Con efecto de luz <100mA--sin efecto de luz <55mA
Corriente de reposo	<30uA
Corriente de vibración	80-150mA
Potencia de entrada	5.0V 500mA
Capacidad de la batería	3.7V/600mAh
Tiempo de carga	Aprox. 2-4 horas
Rango de distancia de uso	≤8M

SECCIÓN DE CONTROL

SECCIÓN DE TERMINALES

Precauciones de Seguridad

Precauciones

• No rocíe insecticidas o aerosoles inflamables cerca del mando.
• No permita que líquidos como agua o jugo entren en contacto con el dispositivo. Esto puede causar que las teclas funcionen mal o se dañen.
• No desenchufe el cable USB con las manos mojadas.
• No utilice el dispositivo en lugares húmedos o calientes, como baños.
• No lo use en lugares propensos a caídas, polvorientos (como playas) o con campos magnéticos.
• No lo coloque encima de dispositivos que generen calor, como conductos de disipación de calor o cajas de computadoras.

Precauciones de Operación

• Cuando utilice el dispositivo, no ejerza una fuerza excesiva, ya que esto puede causar fatiga en las manos y acelerar el desgaste de las teclas.
• Si siente dolor en la muñeca o los dedos durante el uso, ajuste su postura y fuerza, o tómese un descanso.
• Si el reposamuñecas o cualquier otro componente que entre en contacto directo con la piel causa molestias, deje de usar el dispositivo. Continuar usándolo puede causar erupciones u otras reacciones alérgicas.
