3. Aflojar la contratuerca (3).
Ajustar

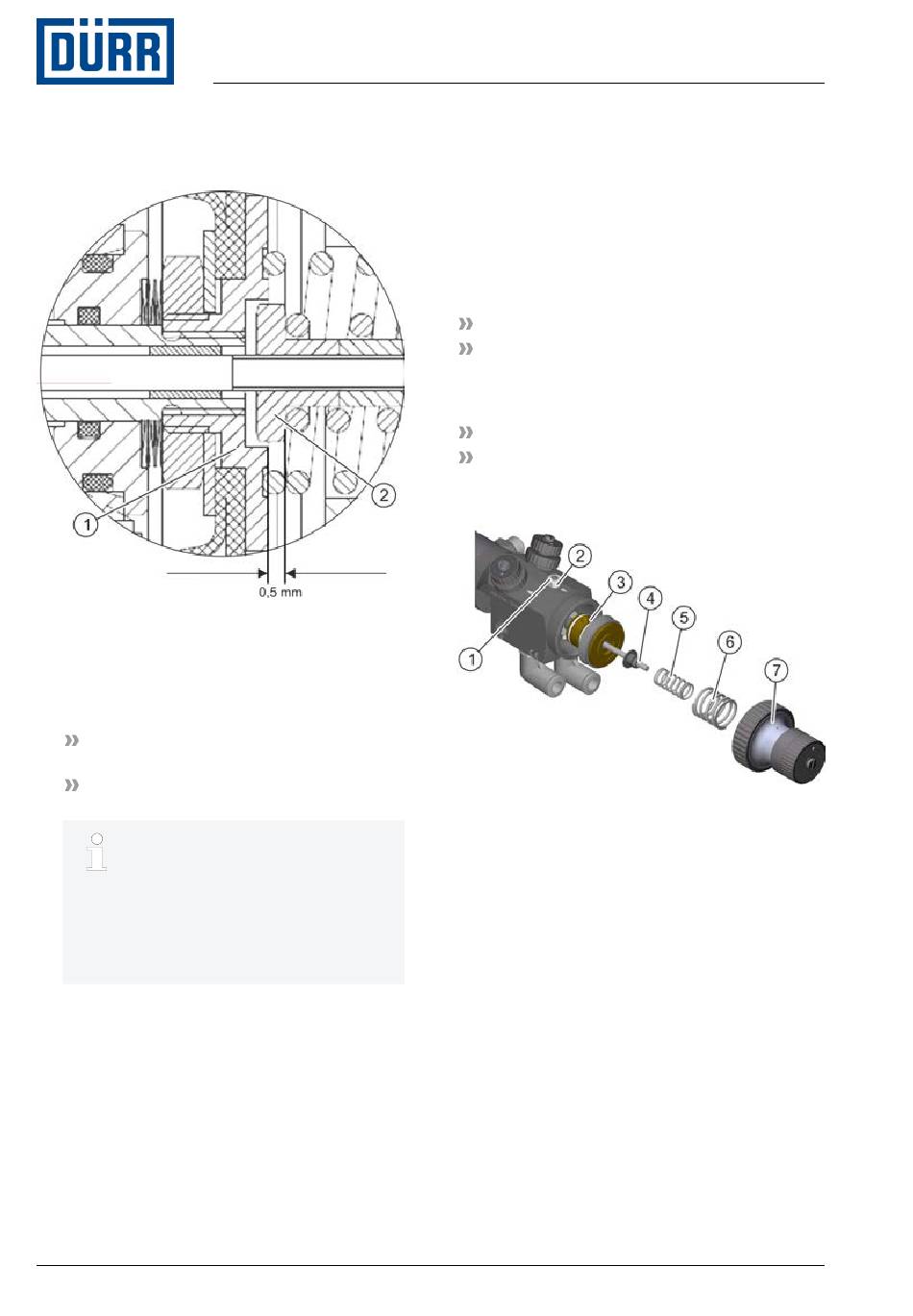

Fig. 21: Configurar la distancia entre el aloja-
miento del émbolo y la tuerca del tope de
aire previo
4. Girar la tuerca del tope de aire previo (2).
Girar hacia la derecha, para reducir el
tiempo de retardo.
Girar hacia la izquierda, para
aumentar el tiempo de retardo.
La distancia recomendada de la
tuerca del tope de aire previo (2)
al alojamiento del émbolo (1) es
de aprox. 0,5 mm.
Si fuese necesario un tiempo de
retardo más largo, hay que
aumentar la distancia.
5. Apretar la contratuerca (3).
28/48
EcoGun AS AUTO pro HD - MSG00009ES
Montaje
6. Insertar el resorte de la aguja (4) y el
resorte del émbolo (5).
7. Apretar a mano el tapón de cierre (6).
9.3.4 Reemplazar la junta de émbolo
Personal:
Operador
+ Cualificación adicional protección
contra explosiones
Equipo de protección:
Ropa protectora de trabajo
Guantes de protección
Desmontar
Fig. 22: Desmontar el émbolo
1. Desenroscar y retirar el tapón de cierre
(7).
2. Retirar el resorte de la aguja (5) y el
resorte del émbolo (6).
3. Extraer la aguja (4) completa de la car-
casa hacia atrás.
4. Aflojar la tuerca hexagonal (2).
5. Desenroscar y retirar el tornillo (1).
Averías
02/2020
