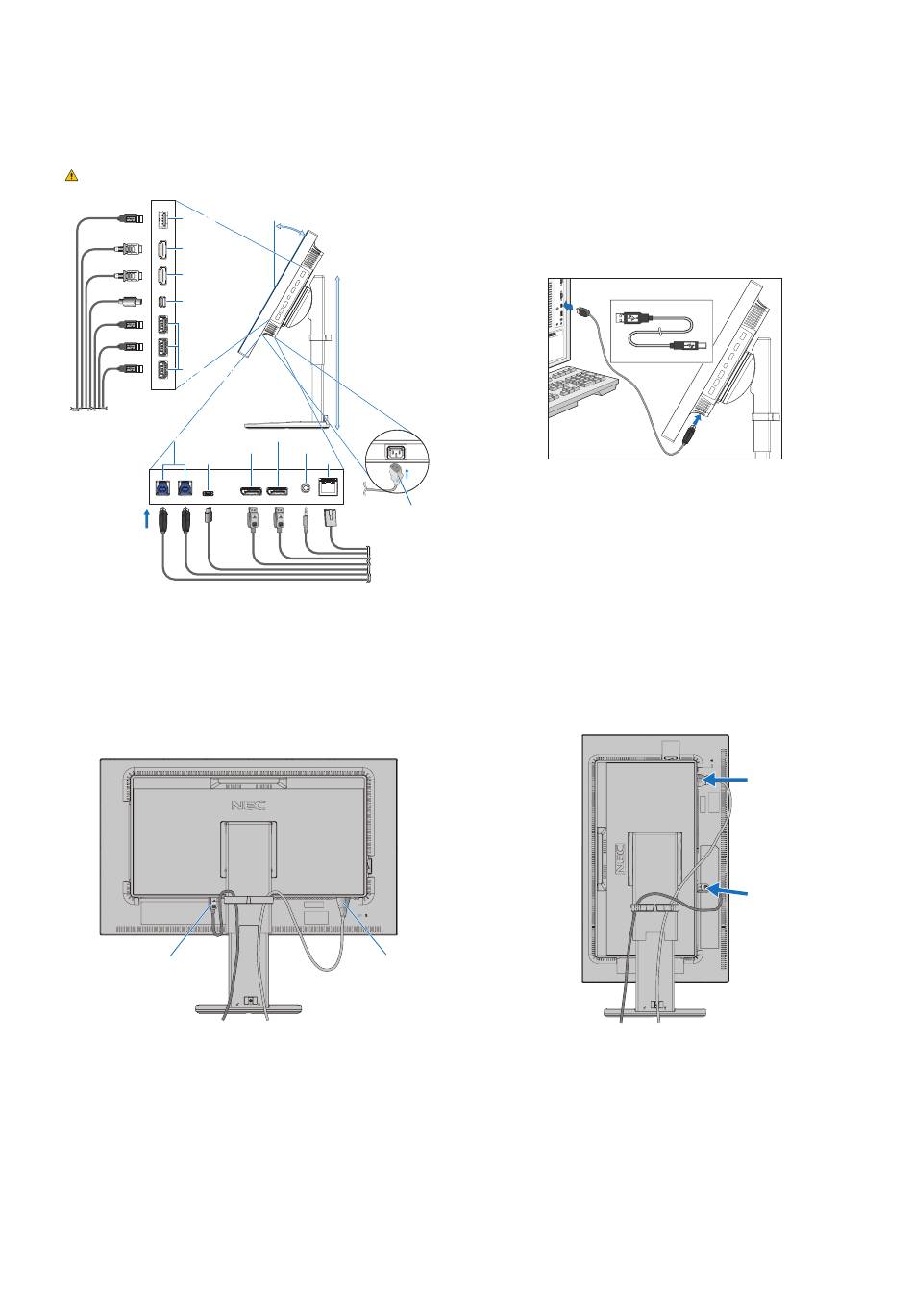

4. Conecte todos los cables en los conectores correspondientes (figura C.1). Al utilizar un cable USB, conecte el conector del
tipo B al puerto USB de upstream en la parte trasera izquierda del monitor y el conector del tipo A al puerto de downstream
del ordenador (figura C.1a). Si está utilizando el cable de un dispositivo USB, conéctelo a uno de los puertos downstream
del monitor.
NOTA: Si los cables están mal conectados, es posible que falle el funcionamiento, se deteriore la calidad de la imagen/los
componentes del módulo LCD o disminuya la vida útil del módulo.
PELIGRO: No pliegue el cable USB. Puede calentarse o incluso encenderse.
SENS/MEM*
HDMI 2 IN
HDMI 1 IN
Mini DisplayPort IN
Puerto USB downstream
(USB Tipo A)
Puerto USB upstream (USB Tipo B).
USB-C
Figura C.1
*: Quite las tapas SENS/MEM y DP OUT cuando vaya a usar el conector.
5. Para mantener los cables limpios y bien ordenados, colóquelos en el pasacables que está instalado en el soporte
(figura C.2 y figura C.3).
6. Cuando haya instalados los cables, compruebe que la pantalla del monitor se puede girar, subir y bajar.
Cable DisplayPort
Figura C.2
Inclinación máxima
Máxima posición
del soporte
DisplayPort OUT*
DisplayPort IN
Auriculares
LAN
Cable de alimentación
Cable de alimentación
Español-10
10
Tipo A
Tipo A
Tipo B
Tipo B
Figura C.1a
Figura C.3
Cable de
alimentación
Cable DisplayPort
