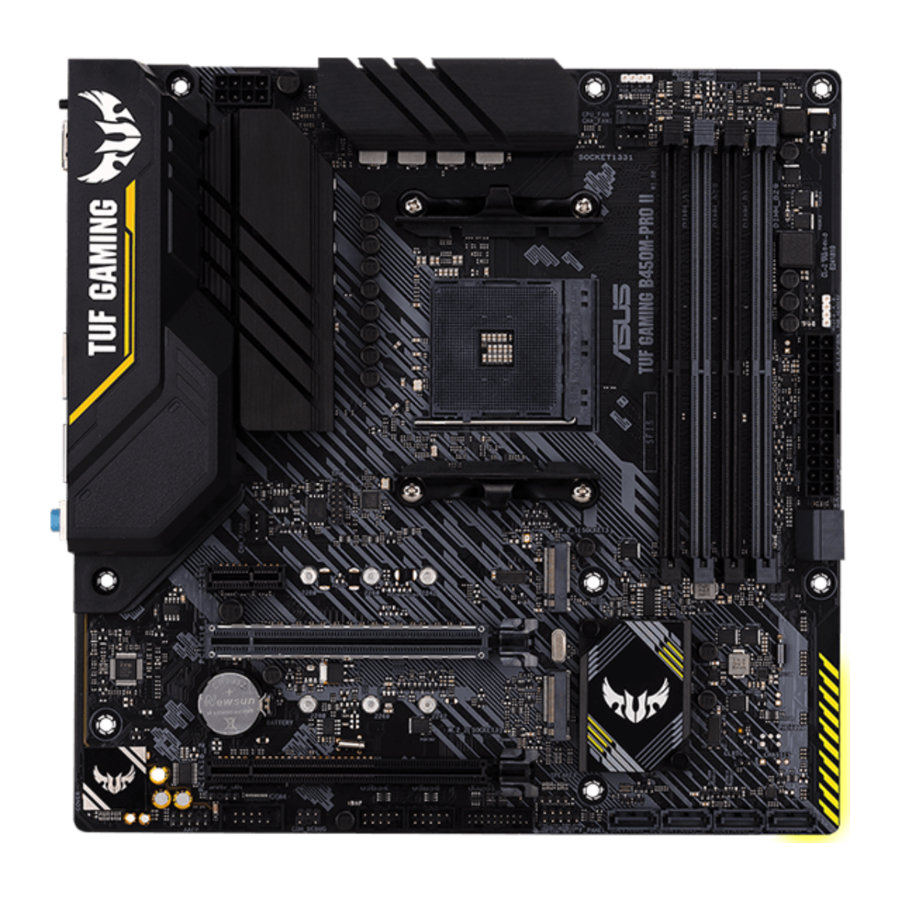

Manual de Asus TUF GAMING B450M-PRO II

Acerca de esta guía

Esta guía del usuario contiene la información que necesita al instalar y configurar la placa base.

Cómo está organizada esta guía
Esta guía contiene las siguientes partes:

• Capítulo 1: Introducción al producto
  Este capítulo describe las características de la placa base y la nueva tecnología que admite. Incluye descripciones de los interruptores, puentes y conectores de la placa base.
• Capítulo 2: BIOS y soporte RAID
  Este capítulo explica cómo arrancar en la BIOS, actualizar la BIOS utilizando la utilidad EZ Flash y el soporte en RAID.

Dónde encontrar más información
Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

1. Sitio web de ASUS
   El sitio web de ASUS proporciona información actualizada sobre los productos de hardware y software de ASUS. Consulte la información de contacto de ASUS.
2. Documentación opcional
   Su paquete de producto puede incluir documentación opcional, como folletos de garantía, que pueden haber sido agregados por su distribuidor. Estos documentos no forman parte del paquete estándar.

Convenciones utilizadas en esta guía
Para asegurarse de que realiza ciertas tareas correctamente, tome nota de los siguientes símbolos utilizados a lo largo de este manual.

Información para evitar daños a los componentes y lesiones a usted mismo al intentar completar una tarea.

Instrucciones que DEBE seguir para completar una tarea.

NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe el paquete de su placa base para verificar que contiene los siguientes elementos.

Placa base	1 x Placa base TUF GAMING B450M-PRO II
Cables	2 x Cables SATA 6Gb/s
Varios	1 x Placa de E/S (I/O Shield) 1 x Paquete de tornillos M.2 SSD 1 x Adhesivo TUF Gaming
DVD de aplicación	1 x DVD de soporte
Documentación	1 x Tarjeta de certificación TUF 1 x Manual de usuario

Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Resumen de las especificaciones del producto

CPU	AMD Socket AM4 para procesadores AMD Ryzen™ de 3ª/2ª/1ª generación/ AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega/ Athlon con procesadores gráficos Radeon Vega* *Consulte www.asus.com para obtener la lista de CPU compatibles.
Chipset	Chipset AMD B450
Memoria	4 x DIMM, Max. 128GB, DDR4 4400(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3533(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory* (Memoria sin búfer) Arquitectura de memoria de doble canal *El soporte de memoria ECC (modo ECC) varía según la CPU. *La frecuencia máxima de memoria admitida varía según el procesador. *Consulte www.asus.com para obtener la lista de proveedores cualificados (QVL) de memoria.
Gráficos	Gráficos integrados en los procesadores AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega/ Athlon con procesadores gráficos Radeon Vega 1 x DisplayPort 1.2 1 x HDMI 2.0b *Las especificaciones de gráficos pueden variar entre los tipos de CPU.
Ranuras de expansión	Procesadores AMD Ryzen de 3ª/2ª/1ª generación 1 x Ranura PCIe 3.0 x16 (admite el modo x16) Procesadores AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega 1 x Ranura PCIe 3.0 x16 (admite el modo x8) Procesadores AMD Athlon con gráficos Radeon Vega 1 x Ranura PCIe 3.0 x16 (admite el modo x4) Chipset AMD B450 1 x Ranura PCIe 2.0 x16 (admite el modo x4) 1 x Ranura PCIe 2.0 x1
Soporte Multi-GPU	Compatible con la tecnología AMD 2-Way CrossFireX
Almacenamiento	El total admite 2 ranuras M.2 y 6 puertos SATA 6Gb/s AMD Ryzen de 3ª/2ª/1ª generación/ AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega 1 x Ranura M.2_1 (Key M), tipo 2242/2260/2280 (admite los modos PCIe 3.0 x4 y SATA) AMD Athlon con procesadores gráficos Radeon Vega 1 x Ranura M.2_1 (Key M), tipo 2242/2260/2280 (admite el modo SATA) AMD Ryzen de 3ª/2ª/1ª generación/ AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega/ Athlon con procesadores gráficos Radeon Vega 2 x Puertos SATA 6Gb/s con soporte Raid 0, 1, 10 Chipset AMD B450 1 x Ranura M.2_2 (Key M), tipo 2242/2260/2280 (admite los modos PCIe 3.0 x2 y SATA) 4 x Puertos SATA 6Gb/s con soporte Raid 0, 1, 10 *M.2_1 comparte ancho de banda con SATA6G_56. Cuando M.2_1 está ocupado, SATA6G_56 se desactivará. ** M.2_2 comparte ancho de banda con SATA6G_34. Cuando M.2_2 está ocupado, SATA6G_34 se desactivará.
Ethernet	1 x Realtek RTL8111H 1Gb Ethernet
USB	USB trasero (Total 8 puertos) 2 x Puertos USB 3.2 Gen 2 (1 x Tipo-A + 1 x USB Tipo-C) 4 x Puertos USB 3.2 Gen 1 (4 x Tipo-A) 2 x Puertos USB 2.0 (2 x Tipo-A) USB frontal (Total 6 puertos) 1 x Cabezal USB 3.2 Gen 1 que admite 2 puertos USB 3.2 Gen 1 adicionales 2 x Cabezales USB 2.0 que admiten 4 puertos USB 2.0 adicionales
Audio	Realtek ALC S1200A 7.1 Surround Sound High Definition Audio CODEC* (Códec de audio de alta definición con sonido envolvente 7.1 Realtek ALC S1200A) Admite: Jack detection (Detección de conector), Multi-streaming (Transmisión múltiple), Front Panel Jack-retasking (Reasignación de conector del panel frontal) Admite reproducción de hasta 24 bits/192 kHz Características de audio Condensadores de audio japoneses de primera calidad Blindaje de audio Capas de PCB de audio dedicadas Cubierta de audio * Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.
Puertos de E/S del panel posterior	2 x Puertos USB 3.2 Gen 2 (1 x Tipo-A + 1 x USB Tipo-C) 4 x Puertos USB 3.2 Gen 1 (4 x Tipo-A) 2 x Puertos USB 2.0 (2 x Tipo-A) 1 x DisplayPort 1 x Puerto HDMI 1 x Puerto Ethernet Realtek RTL8111H 1Gb 3 x Conectores de audio 1 x Botón BIOS FlashBack 1 x Puerto combinado PS/2 para teclado/ratón
Conectores de E/S internos	Relacionado con el ventilador y la refrigeración 1 x Cabezal de ventilador de CPU de 4 pines 2 x Cabezales de ventilador de chasis de 4 pines Relacionado con la energía 1 x Conector de alimentación principal de 24 pines 1 x Conector de alimentación de +12V de 8 pines Relacionado con el almacenamiento 2 x Ranuras M.2 (Key M) 6 x Puertos SATA 6Gb/s USB 1 x Cabezal USB 3.2 Gen 1 que admite 2 puertos USB 3.2 Gen 1 adicionales 2 x Cabezales USB 2.0 que admiten 4 puertos USB 2.0 adicionales Varios 2 x Cabezales AURA RGB 1 x Cabezal Clear CMOS 1 x Cabezal de puerto COM 1 x Cabezal de audio del panel frontal (AAFP) 1 x Cabezal de altavoz 1 x Cabezal de salida S/PDIF 1 x Cabezal SPI TPM (14-1 pin) 1 x Cabezal del panel del sistema de 10-1 pines
Características especiales	ASUS TUF PROTECTION (PROTECCIÓN ASUS TUF) ASUS DIGI+ VRM Protección contra sobrecorriente DRAM mejorada de ASUS ASUS ESD Guards (Protectores ESD de ASUS) TUF LANGuard Protección contra sobretensión de ASUS ASUS SafeSlot E/S trasera de acero inoxidable de ASUS ASUS Q-Design ASUS Q-DIMM ASUS Q-Slot Solución térmica ASUS Diseño de disipador térmico de aluminio ASUS EZ DIY Botón BIOS FlashBack LED BIOS FlashBack AURA Sync Cabezales AURA RGB
Características del software	Software exclusivo de ASUS Armoury Crate Aura Creator Aura Sync Micrófono con cancelación de ruido AI AI Suite 3 Utilidad de rendimiento y ahorro de energía TurboV EVO EPU DIGI+ VRM Fan Xpert 2+ EZ update (Actualización EZ) PC Cleaner TUF GAMING CPU-Z AI Charger ASUS Turbo LAN DAEMON Tools DTS Custom for GAMING Headsets (DTS personalizado para auriculares GAMING) Software antivirus Norton (prueba gratuita durante 60 días) WinRAR UEFI BIOS ASUS EZ DIY ASUS CrashFree BIOS 3 ASUS EZ Flash 3 ASUS UEFI BIOS EZ Mode (Modo EZ de la BIOS UEFI de ASUS)
BIOS	256 Mb Flash ROM, UEFI AMI BIOS
Gestionabilidad	WOL by PME, PXE
Sistema operativo	Windows 10 64-bit Windows 7 64-bit* * Para admitir Windows 7 de 64 bits, instale un procesador AMD Ryzen de 2ª generación o Ryzen de 1ª generación.
Factor de forma	Factor de forma mATX 9.6 pulgadas x 9.6 pulgadas (24.4 cm x 24.4 cm)

Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para obtener las especificaciones más recientes.

Introducción del producto

Antes de proceder

Tome nota de las siguientes precauciones antes de instalar componentes de la placa base o cambiar cualquier configuración de la placa base.

• Desconecte el cable de alimentación de la toma de corriente antes de tocar cualquier componente.
• Antes de manipular componentes, utilice una pulsera antiestática o toque un objeto con conexión a tierra segura o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
• Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o que el cable de alimentación esté desconectado de la fuente de alimentación. No hacerlo puede causar daños graves a la placa base, los periféricos o los componentes.

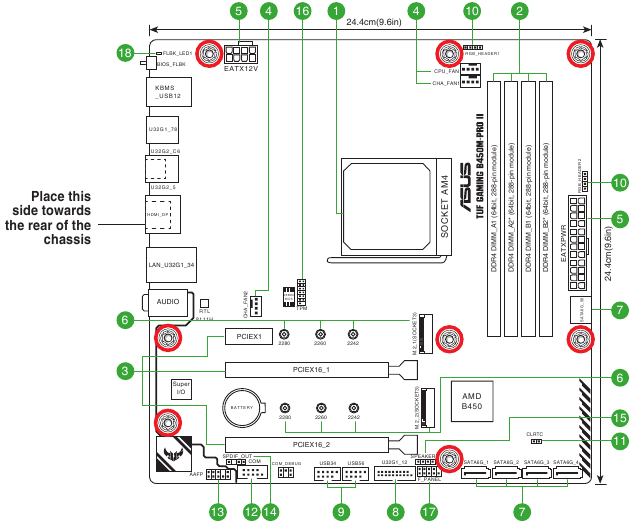

Descripción general del producto

Desconecte el cable de alimentación antes de instalar o quitar la placa base. No hacerlo puede causarle lesiones físicas y dañar los componentes de la placa base.

Contenido del diseño

1. Zócalo de la CPU
   La placa base viene con un AMD Socket AM4 diseñado para procesadores AMD Ryzen de 3ª/2ª/1ª generación/AMD Ryzen de 2ª y 1ª generación con gráficos Radeon Vega/Athlon con procesadores gráficos Radeon Vega.
   Para obtener más detalles, consulte Unidad Central de Procesamiento (CPU).
2. Ranuras DDR4 DIMM
   La placa base viene con ranuras Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR4 (Double Data Rate 4).
   Para obtener más detalles, consulte Memoria del sistema.
3. Ranuras de expansión
   Esta placa base admite dos tarjetas gráficas PCIe x16 y una tarjeta de red PCIe 2.0 x1, una tarjeta SCSI u otra tarjeta que cumpla con la especificación PCI Express. Consulte la siguiente tabla para ver la configuración de Hyper M.2.

Configuración de la tarjeta de la serie Hyper M.2 x16
Ranura	Configuración de bifurcación PCIe en ranuras PCIe x16 con diferentes CPU Ryzen
PCIeX16_1	Procesadores AMD Ryzen de 3rd/2nd/1st Gen (compatibles con SSD PCIe Gen 3)
	SSD compatibles
	4

• Las tarjetas de la serie Hyper M.2 X16 se venden por separado.
• Cuando se utilizan procesadores AMD Ryzen de 3^rd2^nd/1^st Gen y una tarjeta de la serie Hyper M.2 X16 con 4 SSD M.2, si desea conectar una pantalla, le sugerimos que instale una tarjeta VGA en PCIe X16_2, que se ejecutará en x4.
• Configure PCIeX16_1 en [PCIe RAID Mode] (Modo RAID PCIe) en la configuración del BIOS para habilitar la tarjeta de la serie Hyper M.2 X16.

4. Cabezales del ventilador
   Los cabezales del ventilador le permiten conectar ventiladores para enfriar el sistema


Cabezal	Máx. Corriente	Máx. Potencia	Velocidad predeterminada	Control compartido
CPU_FAN	1A	12W	Q-Fan Controlled (Controlado por Q-Fan)	A
CHA_FAN1	1A	12W	Q-Fan Controlled (Controlado por Q-Fan)	-
CHA_FAN2	1A	12W	Q-Fan Controlled (Controlado por Q-Fan)	-

5. Conectores de alimentación
   Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Busque la orientación correcta y empuje firmemente hacia abajo hasta que los enchufes de la fuente de alimentación estén completamente insertados.

Asegúrese de conectar el enchufe de alimentación de 8 pines.

• Para un sistema totalmente configurado, recomendamos que utilice una unidad de fuente de alimentación (PSU) que cumpla con la especificación ATX 12V 2.0 (o versión posterior) y proporcione una potencia mínima de 350 W.
• Recomendamos que utilice una PSU con una salida de potencia más alta al configurar un sistema con dispositivos que consumen más energía. El sistema puede volverse inestable o no arrancar si la alimentación es insuficiente.
• Si no está seguro del requisito mínimo de fuente de alimentación para su sistema, le recomendamos que consulte los recursos en línea para la calculadora de vataje de la fuente de alimentación.

6. Ranuras M.2 (clave M)
   Las ranuras M.2 le permiten instalar dispositivos M.2, como módulos SSD M.2.

• Para AMD Ryzen de 3^rd/2^nd/1^st Gen/AMD Ryzen de 2^nd y 1^st Gen con gráficos Radeon Vega, la ranura M.2_1 admite los modos PCIe 3.0 x4 y SATA Diseño de clave M y dispositivos de almacenamiento tipo 2242/2260/2280.
• Para AMD Athlon con procesadores de gráficos Radeon Vega, la ranura M.2_1 admite el diseño de clave M en modo SATA y dispositivos de almacenamiento tipo 2242/2260/2280.
• Para el chipset AMD B450, la ranura M.2_2 admite los modos PCIe 3.0 x2 y SATA Diseño de clave M y dispositivos de almacenamiento tipo 2242/2260/2280.
• M.2_1 comparte ancho de banda con SATA6G_56. Cuando M.2_1 está ocupado, SATA6G_56 se desactivará.
• M.2_2 comparte ancho de banda con SATA6G_34. Cuando M.2_2 está ocupado, SATA6G_34 se desactivará.

7. Puertos SATA 6Gb/s
   Los puertos SATA 6Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro, a través de un cable SATA.
8. Cabezal USB 3.2 Gen 1
   El cabezal USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para puertos USB 3.2 Gen 1 adicionales. El cabezal USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.
   El módulo USB 3.2 Gen 1 se compra por separado.

9. Cabezales USB 2.0
   Los cabezales USB 2.0 le permiten conectar un módulo USB para puertos USB 2.0 adicionales. Los cabezales USB 2.0 proporcionan velocidades de transferencia de datos de hasta 480 Mb/s.


NO conecte un cable 1394 a los conectores USB. ¡Hacerlo dañará la placa base!

El módulo USB 2.0 se compra por separado.

10. Cabezales AURA RGB
    Los cabezales RGB le permiten conectar tiras LED RGB.


Los cabezales RGB admiten tiras LED multicolores 5050 RGB (12V/G/R/B), con una potencia máxima nominal de 3A (12V) y no más de 3 m.

Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar daños graves a la placa base, los periféricos o los componentes.

• La iluminación y el color reales variarán con la tira de LED.
• Si la tira de LED no se enciende, compruebe si el cable de extensión LED RGB y la tira de LED RGB están conectados en la orientación correcta, y si el conector de 12 V está alineado con el cabezal de 12 V en la placa base.
• La tira de LED solo se encenderá cuando el sistema esté encendido.
• La tira de LED se compra por separado.

11. Cabezal Clear CMOS
    Este cabezal le permite borrar los datos CMOS RTC RAM de la información de configuración del sistema, como la fecha, la hora y las contraseñas del sistema.


Para borrar la RTC RAM:

1. Apague el ordenador y desenchufe el cable de alimentación.
2. Utilice un objeto metálico, como un destornillador, para cortocircuitar los dos pines.
3. Enchufe el cable de alimentación y encienda el ordenador.
4. Mantenga pulsada la tecla <Del> (Supr) durante el proceso de arranque y entre en la configuración del BIOS para volver a introducir los datos.

Si los pasos anteriores no ayudan, retire la batería integrada y cortocircuite los dos pines de nuevo para borrar los datos CMOS RTC RAM. Después de borrar la CMOS, vuelva a instalar la batería.

12. Cabezal de puerto COM
    Este cabezal es para un puerto serie (COM). Conecte el cable del módulo de puerto serie a este cabezal y, a continuación, instale el módulo en una abertura de ranura en la parte posterior del chasis del sistema.

13. Cabezal de audio del panel frontal
    Este cabezal es para un módulo de E/S de audio del panel frontal montado en el chasis que admite el estándar de audio HD. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este cabezal.


• Le recomendamos que conecte un módulo de audio AAFP del panel frontal de alta definición a este cabezal para aprovechar la capacidad de audio de alta definición de la placa base.
• Si desea conectar un módulo de audio del panel frontal de alta definición a este cabezal, configure el elemento Tipo de panel frontal en la configuración del BIOS en [HD Audio]. De forma predeterminada, este cabezal está configurado en [HD Audio].

14. Conector de audio digital
    Este conector es para un puerto adicional de interfaz digital Sony/Philips (S/PDIF). Conecte el cable del módulo de salida S/PDIF a este conector y, a continuación, instale el módulo en una abertura de ranura en la parte posterior del chasis del sistema.

15. Cabezal del altavoz
    El cabezal de 4 pines es para el altavoz de advertencia del sistema montado en el chasis. El altavoz le permite escuchar los pitidos y las advertencias del sistema.

16. Cabezal SPI TPM
    Este cabezal admite un sistema de módulo de plataforma segura (TPM) con una interfaz periférica en serie (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

17. Cabezal del panel del sistema de 10-1 pines
    Este cabezal admite varias funciones montadas en el chasis.

    • LED de alimentación del sistema (2 pines +PWR_LED-)
      Este cabezal de 2 pines es para el LED de alimentación del sistema. Conecte el cable LED de alimentación del chasis a este cabezal. El LED de alimentación del sistema se enciende cuando enciende la alimentación del sistema y parpadea cuando el sistema está en modo de suspensión.
    • LED de actividad de la unidad de disco duro (2 pines +HDD_LED-)
      Este cabezal de 2 pines es para el LED de actividad del HDD. Conecte el cable LED de actividad del HDD a este cabezal. El LED del HDD se enciende o parpadea cuando se leen o escriben datos en el HDD.
    • Botón de encendido/Botón de apagado suave (PWR_BTN de 2 pines)
      Este cabezal es para el botón de encendido del sistema.
    • Botón de reinicio (RESET de 2 pines)
      Este cabezal de 2 pines es para el botón de reinicio montado en el chasis para reiniciar el sistema sin apagar la alimentación del sistema.
18. LED de BIOS Flashback
    El LED de FlashBack se enciende o parpadea para indicar el estado de la BIOS FlashBack.

Escanee el código QR para obtener más información sobre la función BIOS FlashBack.

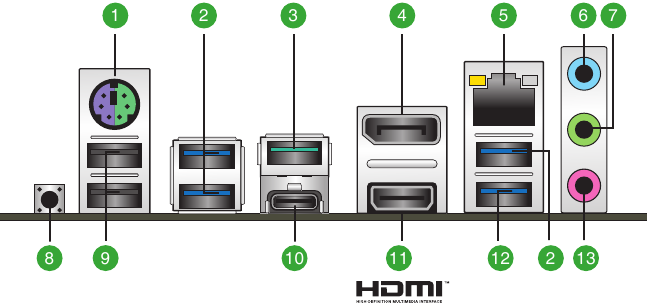

Conectores del panel trasero

1. Puerto combinado PS/2 para teclado/ratón. Este puerto es para un ratón o teclado PS/2.
2. Puertos USB 3.2 Gen 1 (hasta 5 Gbps). Estos puertos de bus serie universal (USB) de 9 pines se conectan a dispositivos USB 3.2 Gen 1.
3. Puerto USB 3.2 Gen 2 (hasta 10 Gbps) (azul verdoso, tipo A). Este puerto de bus serie universal 3.2 (USB 3.2) de 9 pines es para dispositivos USB 3.2 Gen 2.
4. DisplayPort. Este puerto es para un dispositivo compatible con DisplayPort.
5. Puerto Ethernet. Este puerto permite la conexión Gigabit a una red de área local (LAN) a través de un concentrador de red. Consulte la tabla a continuación para ver las indicaciones LED del puerto Ethernet.


Indicaciones LED del puerto Ethernet
LED de actividad/enlace		LED de velocidad
Estado	Descripción	Estado	Descripción
Off (Apagado)	No link (Sin enlace)	Off (Apagado)	10Mbps connection (Conexión de 10 Mbps)
Orange (Naranja)	Linked (Enlazado)	Orange (Naranja)	100Mbps connection (Conexión de 100 Mbps)
Orange (Blinking) (Naranja (Parpadeando))	Data activity (Actividad de datos)	Green (Verde)	1Gbps connection (Conexión de 1 Gbps)
Orange (Blinking then steady) (Naranja (Parpadeando y luego fijo))	Ready to wake up from S5 mode (Listo para salir del modo S5)

6. Puerto de entrada de línea (azul claro). Este puerto conecta la cinta, el reproductor de CD, DVD u otras fuentes de audio.
7. Puerto de salida de línea (lima). Este puerto conecta unos auriculares o un altavoz. En configuraciones de 4 canales, 5.1 canales y 7.1 canales, la función de este puerto se convierte en Salida de altavoz frontal.
8. Botón BIOS FlashBack. Presione el botón BIOS FlashBack durante tres segundos hasta que el LED de FlashBack parpadee tres veces, lo que indica que la función BIOS FlashBack está habilitada.
9. Puertos USB 2.0. Estos puertos de bus serie universal (USB) de 4 pines son para dispositivos USB 2.0.
10. Puerto USB 3.2 Gen 2 (hasta 10 Gbps) (USB Type-C). Este puerto de bus serie universal 3.2 (USB 3.2) de 9 pines es para dispositivos USB 3.2 Gen 2 Type-C.
11. Puerto HDMI. Este puerto es para un conector de interfaz multimedia de alta definición (HDMI) y es compatible con HDCP, lo que permite la reproducción de HD DVD, Blu-ray y otro contenido protegido.
12. Puerto USB 3.2 Gen 1 (hasta 5 Gbps) con función BIOS FlashBack. Inserte un dispositivo de almacenamiento USB en este puerto de bus serie universal (USB) de 9 pines para ejecutar BIOS FlashBack.
13. Puerto de micrófono (rosa). Este puerto conecta un micrófono.
    Consulte la tabla de configuración de audio a continuación para conocer la función de los puertos de audio en la configuración de 2, 4, 5.1 o 7.1 canales.

Configuración de audio de 2, 4, 5.1 o 7.1 canales
Puerto	Auriculares de 2 canales	4 canales	5.1 canales	7.1 canales
Light Blue (Rear panel) (Azul claro (Panel trasero))	Line In (Entrada de línea)	Rear Speaker Out (Salida de altavoz trasero)	Rear Speaker Out (Salida de altavoz trasero)	Rear Speaker Out (Salida de altavoz trasero)
Lime (Rear panel) (Lima (Panel trasero))	Line Out (Salida de línea)	Front Speaker Out (Salida de altavoz frontal)	Front Speaker Out (Salida de altavoz frontal)	Front Speaker Out (Salida de altavoz frontal)
Pink (Rear panel) (Rosa (Panel trasero))	Mic In (Entrada de micrófono)	Mic In (Entrada de micrófono)	Bass/Center (Bajos/Central)	Bass/Center (Bajos/Central)
Lime (Front panel) (Lima (Panel frontal))	—	—	—	Side Speaker Out (Salida de altavoz lateral)

Para configurar una salida de audio de 7.1 canales:
Utilice un chasis con módulo de audio HD en el panel frontal para admitir una salida de audio de 7.1 canales.

Unidad Central de Procesamiento (CPU)

Esta placa base viene con un Socket AM4 de AMD diseñado para la 3^ra/2^da/1^ra Gen AMD Ryzen/ 2^da y 1^ra Gen AMD Ryzen con gráficos Radeon Vega/ Athlon con procesadores de gráficos Radeon Vega.

Desconecte todos los cables de alimentación antes de instalar la CPU.

El socket AM4 tiene un diseño de distribución de pines diferente. Asegúrese de utilizar una CPU diseñada para el socket AM4. La CPU encaja en una sola orientación correcta. ¡NO fuerce la CPU en el socket para evitar doblar los conectores del socket y dañar la CPU!

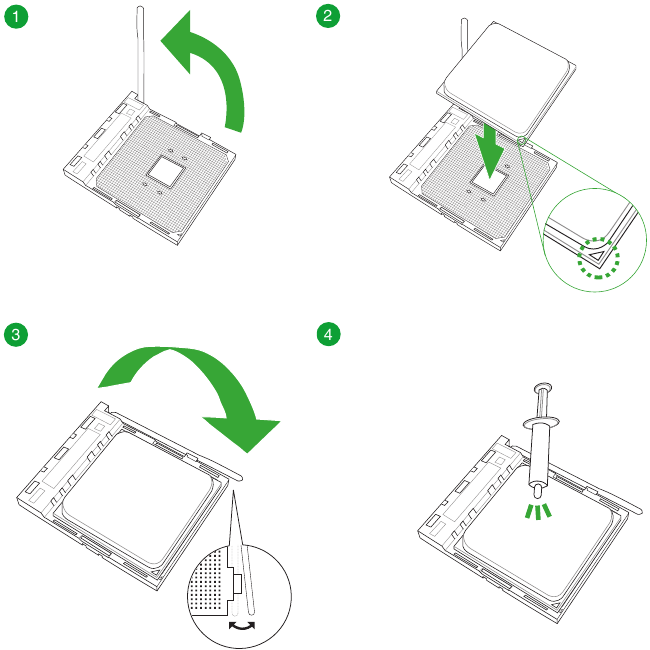

Instalación de la CPU

Aplique el material de interfaz térmica al disipador de calor de la CPU y a la CPU antes de instalar el disipador de calor y el ventilador si es necesario.

Memoria del sistema

Esta placa base viene con cuatro sockets de Módulo de Memoria Dual en Línea (DIMM) de Doble Velocidad de Datos 4 (DDR4). La figura ilustra la ubicación de los sockets DIMM DDR4:

Canal	Sockets
Canal A	DIMM_A1 & DIMM_A2*
Canal B	DIMM_B1 & DIMM_B2*

• Puede instalar tamaños de memoria variables en el Canal A y el Canal B. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna entonces para el funcionamiento de un solo canal.
• Siempre instale DIMM con la misma latencia CAS. Para una compatibilidad óptima, recomendamos que instale módulos de memoria de la misma versión o código de fecha (D/C) del mismo proveedor. Consulte con el minorista para obtener los módulos de memoria correctos.
• Un módulo de memoria DDR4 tiene una muesca diferente a la de un módulo DDR, DDR2 o DDR3. NO instale un módulo de memoria DDR, DDR2 o DDR3 en la ranura DDR4.

• La frecuencia de operación de la memoria predeterminada depende de su Detección de Presencia en Serie (SPD), que es la forma estándar de acceder a la información de un módulo de memoria. En el estado predeterminado, algunos módulos de memoria para el overclocking pueden operar a una frecuencia más baja que el valor marcado por el proveedor.
• Para la estabilidad del sistema, utilice un sistema de refrigeración de memoria más eficiente para soportar una carga de memoria completa.
• Consulte www.asus.com para obtener las últimas listas de proveedores calificados (QVL) de memoria.

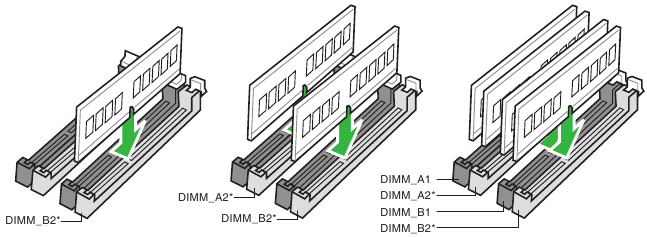

Configuraciones de memoria recomendadas

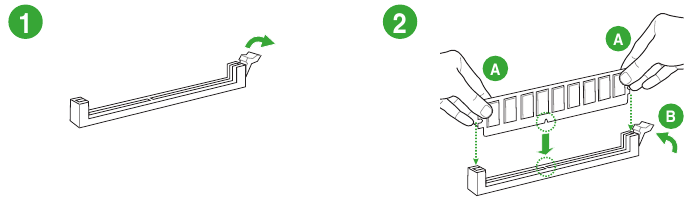

Instalación de un DIMM

Para retirar un DIMM

BIOS y Soporte RAID

Conociendo la BIOS

La nueva ASUS UEFI BIOS es una Interfaz Extensible Unificada que cumple con la arquitectura UEFI, ofreciendo una interfaz amigable que va más allá de los controles tradicionales de la BIOS basados únicamente en el teclado para permitir una entrada de ratón más flexible y conveniente. Puede navegar fácilmente por la nueva UEFI BIOS con la misma fluidez que su sistema operativo. El término "BIOS" en este manual de usuario se refiere a "UEFI BIOS" a menos que se especifique lo contrario.

La BIOS (Sistema Básico de Entrada y Salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que se necesitan para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS excepto en las siguientes circunstancias:

• Aparece un mensaje de error en la pantalla durante el inicio del sistema y le solicita que ejecute la configuración de la BIOS.
• Ha instalado un nuevo componente del sistema que requiere más configuraciones o actualizaciones de la BIOS.

Una configuración inapropiada de la BIOS puede provocar inestabilidad o fallos en el arranque. Recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.

• Al descargar o actualizar el archivo de la BIOS, cambie el nombre a TB450MR2.CAP para esta placa base.
• La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de lanzamiento de la BIOS. Consulte la última versión de la BIOS para ver la configuración y las opciones.

Programa de configuración de la BIOS

Utilice la configuración de la BIOS para actualizar la BIOS o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en pantalla para guiarlo en el uso del programa de configuración de la BIOS.

Entrar en la BIOS al inicio
Para entrar en la configuración de la BIOS al inicio, pulse <Delete> (Suprimir) o <F2> durante la autoprueba de encendido (POST, Power-On Self Test). Si no pulsa <Delete> (Suprimir) o <F2>, la POST continúa con sus rutinas.

Entrar en la configuración de la BIOS después de la POST
Para entrar en la configuración de la BIOS después de la POST:

• Pulse <Ctrl>+<Alt>+<Delete> simultáneamente.
• Pulse el botón de reinicio en el chasis del sistema.
• Pulse el botón de encendido para apagar el sistema y luego volver a encenderlo. Haga esto solo si no ha podido entrar en la configuración de la BIOS utilizando las dos primeras opciones.

Después de realizar cualquiera de las tres opciones, pulse la tecla <Delete> (Suprimir) para entrar en la BIOS.

• Asegúrese de que un ratón USB esté conectado a su placa base si desea utilizar el ratón para controlar el programa de configuración de la BIOS.
• Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
• Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
• El programa de configuración de la BIOS no es compatible con dispositivos Bluetooth.

Pantalla del menú de la BIOS
El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode y Advanced Mode. Puede cambiar de modo desde Setup Mode en el Boot menu (Menú de arranque) o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.

Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

• Esta función solo es compatible con dispositivos como un disco flash USB con formato FAT 32/16 y una sola partición.
• ¡NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos de arranque del sistema!

Para actualizar la BIOS por USB:

1. Inserte el disco flash USB que contiene el archivo de la BIOS más reciente en el puerto USB.
2. Entre en el modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility y pulse <Enter>.
3. Pulse <Tab> para cambiar al campo Drive (Unidad).
4. Pulse las teclas de flecha arriba/abajo para encontrar el disco flash USB que contiene la BIOS más reciente y, a continuación, pulse <Enter>.
5. Pulse <Tab> para cambiar al campo Folder (Carpeta).
6. Pulse las teclas de flecha arriba/abajo para encontrar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando finalice el proceso de actualización.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se daña durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado utilizando una unidad flash USB que contenga el archivo de la BIOS.

Si desea utilizar el archivo de la BIOS más reciente, descargue el archivo en https://www.asus.com/support y guárdelo en una unidad flash USB.

Recuperando la BIOS
Para recuperar la BIOS:

1. Encienda el sistema.
2. Inserte la unidad flash USB que contiene el archivo de la BIOS en el puerto USB.
3. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando se encuentra, la utilidad lee el archivo de la BIOS y entra en ASUS EZ Flash 3 automáticamente.
4. El sistema requiere que entre en la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse <F5> para cargar los valores predeterminados de la BIOS.

¡NO apague ni reinicie el sistema mientras actualiza la BIOS! ¡Hacerlo puede causar un fallo de arranque del sistema!

Configuraciones RAID

La placa base viene con la utilidad de configuración RaidXpert2 que soporta la configuración RAID 0, RAID 1 y RAID 10.

Para obtener más información sobre cómo configurar sus conjuntos RAID, consulte la Guía de configuración RAID que puede encontrar en https://www.asus.com/support, o escaneando el código QR.

Definiciones de RAID
RAID 0 (Distribución de datos) optimiza dos unidades de disco duro idénticas para leer y escribir datos en paralelo, en pilas entrelazadas. Dos discos duros realizan el mismo trabajo que una sola unidad, pero a una velocidad de transferencia de datos sostenida, el doble que la de un solo disco, lo que mejora el acceso y el almacenamiento de datos. Para esta configuración se requiere el uso de dos discos duros idénticos nuevos.
RAID 1 (Duplicación de datos) copia y mantiene una imagen idéntica de los datos de una unidad a una segunda unidad. Si una unidad falla, el software de gestión de la matriz de discos dirige todas las aplicaciones a la unidad superviviente, ya que contiene una copia completa de los datos de la otra unidad. Esta configuración RAID proporciona protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o utilice una unidad existente y una unidad nueva para esta configuración. La nueva unidad debe ser del mismo tamaño o más grande que la unidad existente.
RAID 10 es la combinación de distribución y duplicación de datos sin paridad (datos de redundancia) que tiene que ser calculada y escrita. Con la configuración RAID 10 se obtienen todas las ventajas de las configuraciones RAID 0 y RAID 1. Utilice cuatro discos duros nuevos o utilice una unidad existente y tres unidades nuevas para esta configuración.

Información de seguridad

Seguridad eléctrica

•
  Para evitar el riesgo de descarga eléctrica, desconecte el cable de alimentación de la toma de corriente antes de trasladar el sistema.
• Al añadir o quitar dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
• Antes de conectar o quitar cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
• Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de puesta a tierra.
• Asegúrese de que su fuente de alimentación está configurada con el voltaje correcto en su zona. Si no está seguro del voltaje de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

• Antes de instalar la placa base y añadir componentes, lea atentamente todos los manuales que vienen con el paquete.
• Antes de utilizar el producto, asegúrese de que todos los cables están correctamente conectados y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Para evitar cortocircuitos, mantenga los clips de papel, los tornillos y las grapas alejados de los conectores, las ranuras, los zócalos y los circuitos.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda estar expuesto a la humedad.
• Coloque el producto sobre una superficie estable.
• Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 0 °C y 40 °C.

Documentos / Recursos

Referencias

• ASUS Global
• Official Support | ASUS Global

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Asus TUF GAMING B450M-PRO II

Idiomas disponibles

• English
• Deutsch
• Français
• Español
• Dutch
