Instrucciones de seguridad

Siga atentamente estas instrucciones de seguridad para evitar accidentes y pérdidas materiales.

Explicación de las instrucciones de seguridad

Este símbolo advierte del riesgo de lesiones.

Nota
Los detalles identificados con la palabra "Nota" contienen información adicional.

La instalación, la puesta en marcha, la inspección, el mantenimiento y las reparaciones deben ser realizados exclusivamente por una persona autorizada y competente (ingeniero de calefacción/contratista de instalación).

Antes de trabajar en el aparato/sistema de calefacción, aíslelo de la fuente de alimentación (por ejemplo, retirando un fusible de red independiente o mediante un seccionador de red) y protéjalo contra la reconexión no autorizada.

Cuando utilice gas como combustible, cierre también la válvula principal de corte de gas y protéjala contra la reapertura involuntaria.

Compruebe la estanqueidad del gas después de la instalación.

Utilice un equipo de protección personal adecuado cuando realice cualquier trabajo.

La reparación de componentes que cumplen una función de seguridad puede comprometer el funcionamiento seguro del sistema. Para las sustituciones, utilice únicamente piezas de repuesto originales suministradas o aprobadas por Viessmann.
Instale los componentes con juntas nuevas.

Aplicación

Electroválvula de gas con tensión de funcionamiento de 20 V:

• Vitodens 200, tipo WB2
• Vitodens 222, tipo WS2

Electroválvula de gas con tensión de funcionamiento de 230 V:

• Vitodens 300, tipo WB3A
• Vitodens 333, tipo WS3A

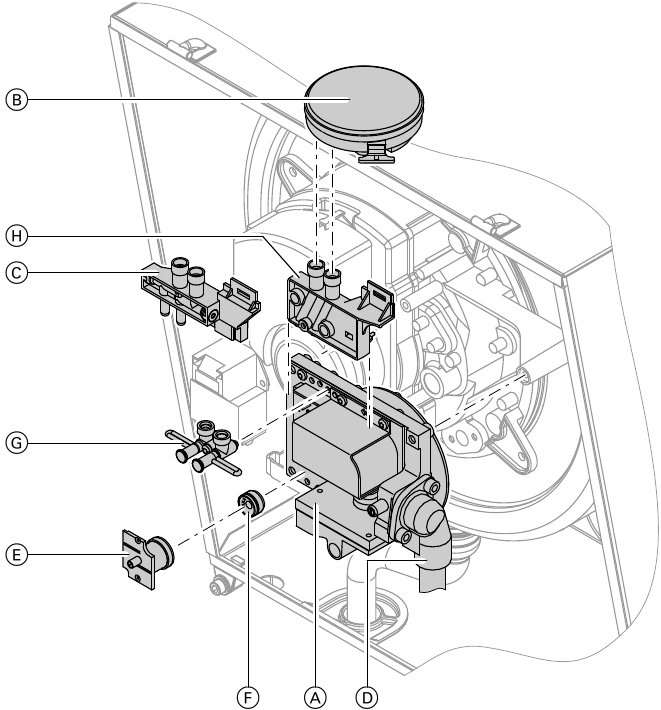

Sustitución de la electroválvula de gas

Nota
La nueva electroválvula de gas no se suministra con un restrictor de gas. Retire el restrictor de gas de la electroválvula de gas que está sustituyendo o del kit de conversión e instálelo en la nueva electroválvula de gas.

1. Retire el panel frontal y la cubierta.
2. Desconecte los cables de la electroválvula de gas y el sensor de presión diferencial .
3. Retire el sensor de presión diferencial y (si está instalado) el adaptador del sensor de presión diferencial de la electroválvula de gas tirando de ellos hacia arriba.
4. Afloje los dos tornillos de la brida del lado de entrada .
5. Afloje los tres tornillos de la electroválvula de gas .
6. Retire la electroválvula de gas tirando de ella hacia delante.
7. Afloje el retenedor del restrictor de gas de la antigua electroválvula de gas , retire el restrictor de gas e insértelo en el retenedor del restrictor de gas en la nueva electroválvula de gas .
8. Solo para Vitodens 300 de hasta 35 kW y Vitodens 333:
   Afloje el adaptador de conexión de la nueva electroválvula de gas y coloque el nuevo adaptador del sensor de presión diferencial en la nueva electroválvula de gas .
9. Compruebe si las juntas tóricas se han insertado en las aberturas del adaptador de conexión o del adaptador del sensor de presión diferencial .
10. Conecte el sensor de presión diferencial a la nueva electroválvula de gas (encaje en su lugar).
11. Compruebe si la junta del lado de salida está colocada en la nueva electroválvula de gas .
12. Fije la electroválvula de gas al quemador (par de apriete 5 Nm).
13. Coloque la brida (par de apriete 5 Nm).
14. Conecte los cables a la electroválvula de gas y al sensor de presión diferencial .
15. Ponga en marcha la caldera. Compruebe el funcionamiento.

    La fuga de gas provoca riesgo de explosión.
    Compruebe que no haya fugas en todas las conexiones de gas.
16. Coloque el panel frontal y la cubierta.
