Zebra DS3608 - Manual de inicio rápido del escáner digital ultra resistente

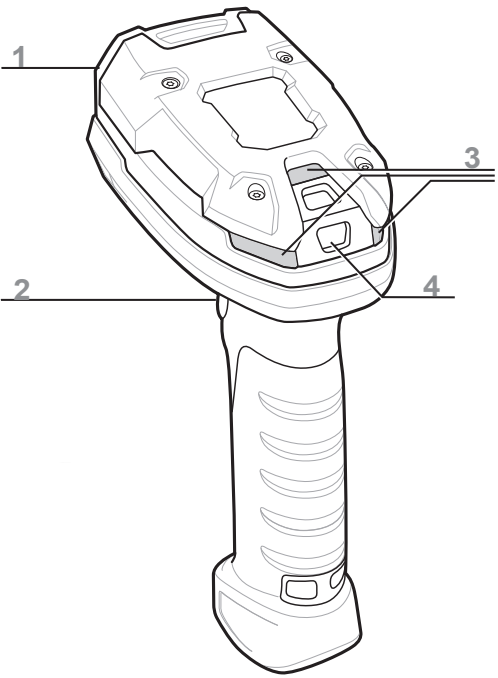

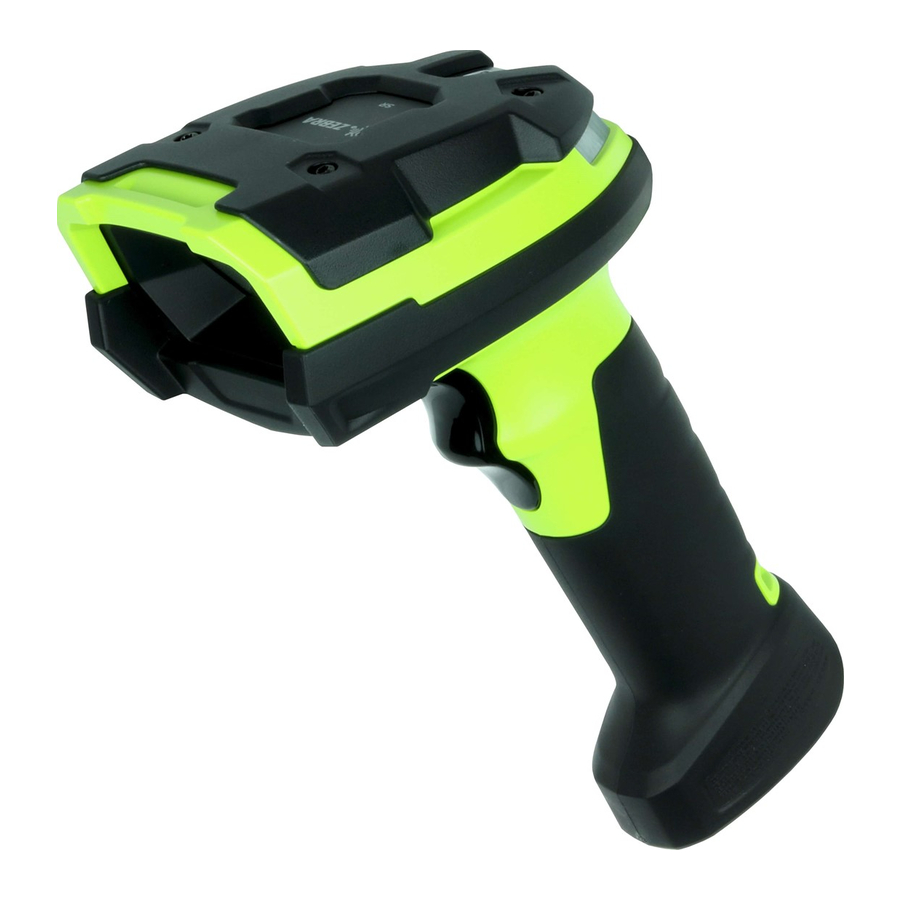

CARACTERÍSTICAS DEL ESCÁNER

1. Scan Window
2. Scan Trigger
3. LED
4. Beeper

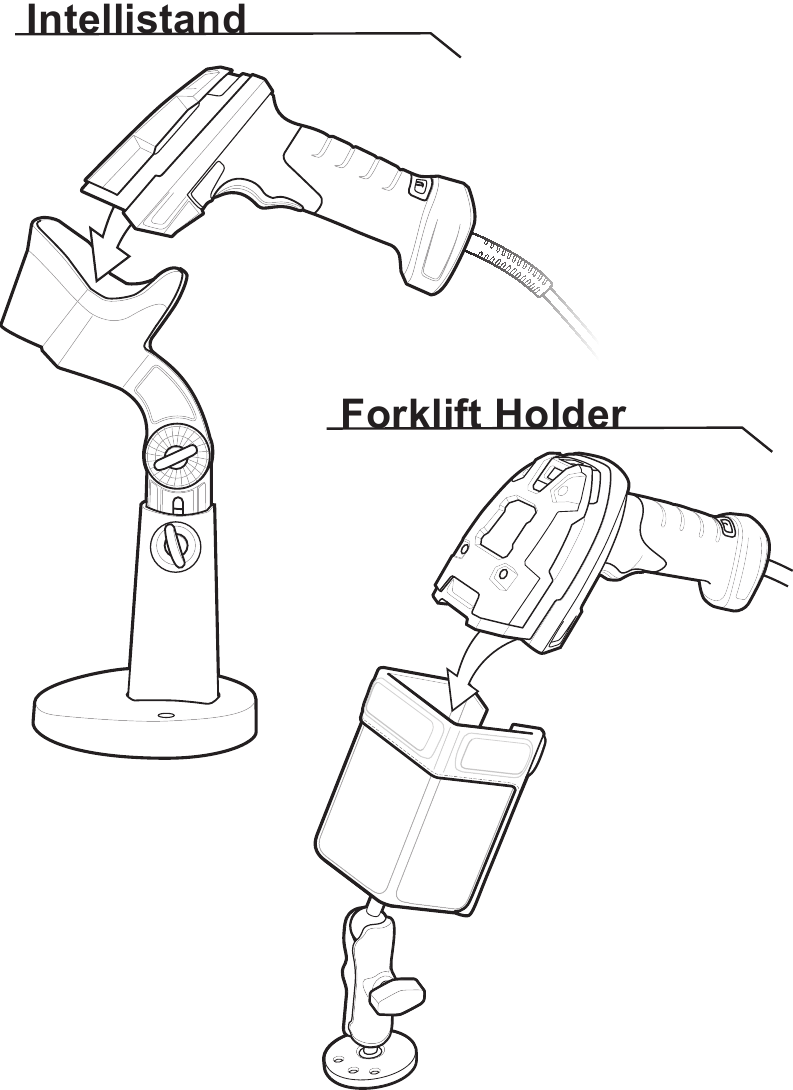

ACCESORIOS

CONEXIÓN DEL CABLE

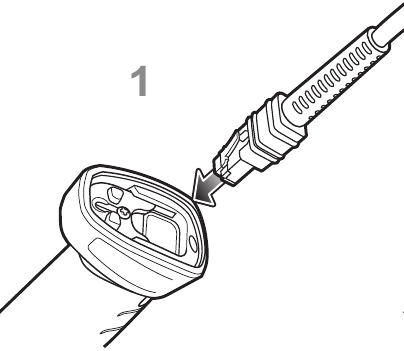

1. Inserte el cable completamente de modo que el conector quede al ras con la superficie del escáner.

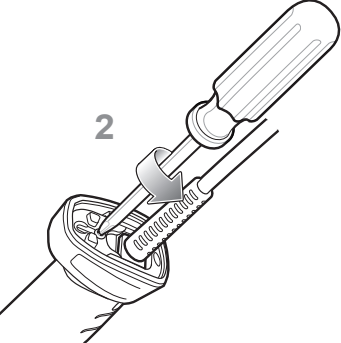

2. Afloje los tornillos de la placa de bloqueo de metal con un destornillador PH1.

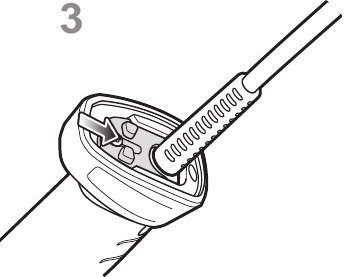

3. Deslice la placa de bloqueo a la posición de bloqueo total.

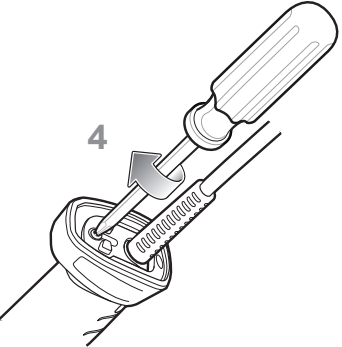

4. Apriete el tornillo con un destornillador PH1 (torque: 5 in-lb).


ESTABLECER VALORES PREDETERMINADOS / CÓDIGOS DE BARRAS DE TECLA ENTER

VOLVER A LOS VALORES PREDETERMINADOS DE FÁBRICA

AÑADIR UNA TECLA ENTER (Retorno de carro/Salto de línea)
Para añadir una tecla Enter después de los datos escaneados, escanee el código de barras a continuación.

AÑADIR UNA TECLA ENTER (RETORNO DE CARRO/SALTO DE LÍNEA)

CÓDIGO DE BARRAS DE LA TECLA TAB

AÑADIR UNA TECLA TAB
Para añadir una tecla Tab después de los datos escaneados, escanee el código de barras a continuación.

AÑADIR UNA TECLA TAB

CÓDIGO DE BARRAS DE SUSTITUCIÓN DE BLOQ MAYÚS USB

USB - ANULAR TECLA BLOQ MAYÚS (HABILITAR)

*USB - NO ANULAR TECLA BLOQ MAYÚS (DESACTIVAR)

PASO 1 - CONECTAR LA INTERFAZ DEL HOST

USB

NOTA: Los cables pueden variar según la configuración

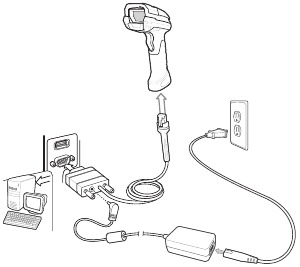

RS-232

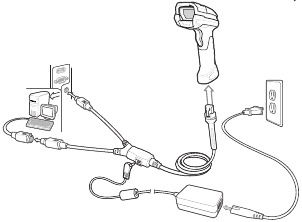

Cuña de teclado

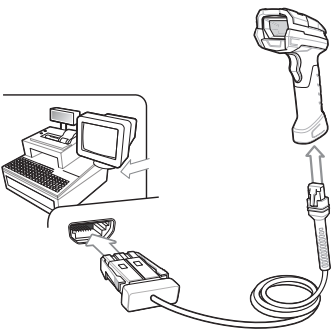

IBM 46XX

PASO 2 - CONFIGURAR LA INTERFAZ (Escanear los códigos de barras del host)

USB

Escanear UNO de los siguientes códigos de barras
El cable de interfaz detecta automáticamente el tipo de interfaz del host y utiliza la configuración predeterminada. Si el valor predeterminado (*) no cumple con sus requisitos, escanee otro código de barras de host a continuación.

*TECLADO USB (HID)

Host USB CDC

IBM TABLE TOP USB

SNAPI SIN IMÁGENES

SNAPI CON IMÁGENES

IBM HAND-HELD USB

USB OPOS HAND- HELD

EMULACIÓN DE PUERTO COM SIMPLE

SSI OVER USB CDC

RS-232

Escanear UNO de los siguientes códigos de barras

El cable de interfaz detecta automáticamente el tipo de interfaz del host y utiliza la configuración predeterminada. Si el valor predeterminado (*) no cumple con sus requisitos, escanee otro código de barras de host a continuación.

*RS-232 ESTÁNDAR

ICL RS-232

NIXDORF RS-232 MODE A

NIXDORF RS-232 MODE B

FUJITSU RS-232

OPOS/JPOS

Cuña de teclado

Escanear un código de barras a continuación
La función de cable de detección automática de host detecta automáticamente el tipo de interfaz de host y utiliza la configuración predeterminada. Si el valor predeterminado (*) no cumple con sus requisitos, escanee el código de barras IBM PC/AT e IBM PC COMPATIBLE a continuación.

*IBM AT NOTEBOOK

IBM PC/AT e IBM PC COMPATIBLE

IBM 46XX

Escanear UNO de los siguientes códigos de barras
La función de cable de detección automática de host detecta automáticamente el tipo de interfaz de host, pero no hay una configuración predeterminada. Escanee uno de los siguientes códigos de barras para seleccionar el puerto apropiado.

EMULACIÓN DE ESCÁNER NO IBM (PUERTO 5B)

EMULACIÓN DE ESCÁNER DE MESA (PUERTO 17)

EMULACIÓN DE ESCÁNER DE MANO (PUERTO 9B)

ESCANEADO

DS3608 - HP/HD Aiming (Apuntando HP/HD)

Cubra todo el código de barras con el patrón de puntería para asegurarse de que esté dentro del campo de visión.

DS3608 - SR Aiming (Apuntando SR)

Para obtener los mejores resultados, apunte el punto de mira al centro del código de barras.

DS3608 - ER Aiming (Apuntando ER)

Cubra todo el código de barras con el patrón de puntería para asegurarse de que esté dentro del campo de visión.

DS3608 - DP Aiming (Apuntando DP)

Para obtener los mejores resultados, apunte el punto de mira al centro del código de barras.

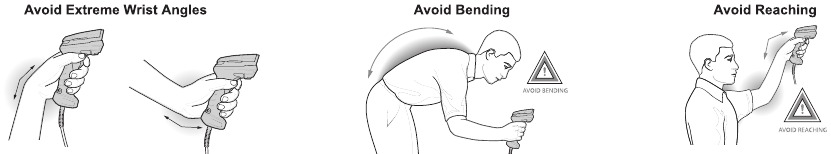

GUÍA DE USO RECOMENDADA - POSTURA CORPORAL ÓPTIMA

INDICACIONES DEL AVISADOR ACÚSTICO

INDICACIONES LED

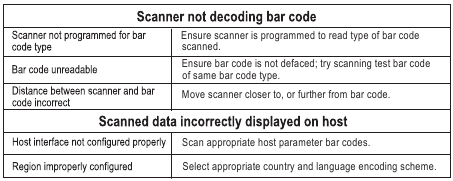

RESOLUCIÓN DE PROBLEMAS

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
